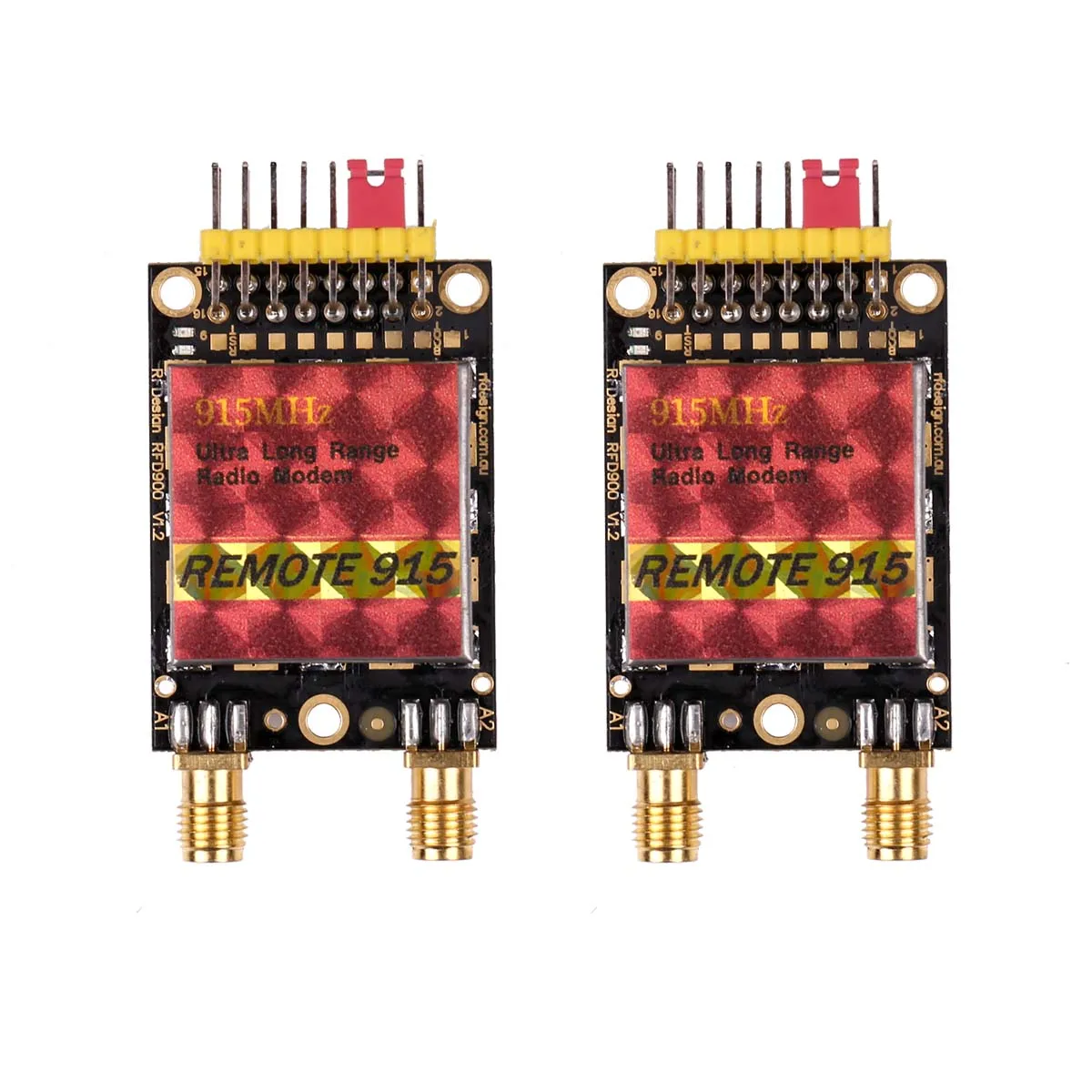

40kmNew RDFRemote900 передача данных PX com-PIX3DR наземная станция

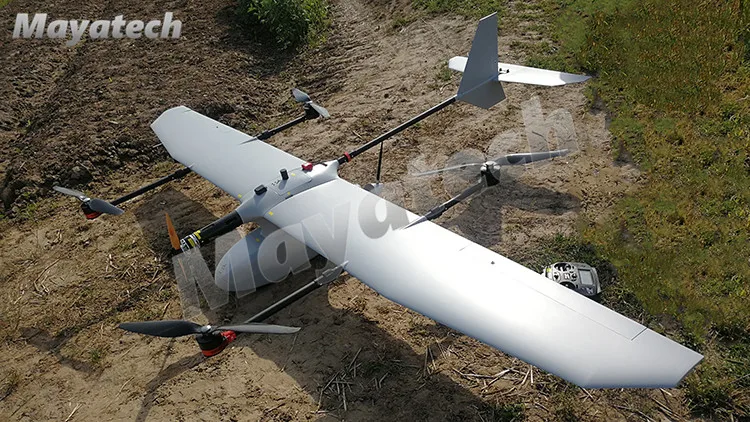

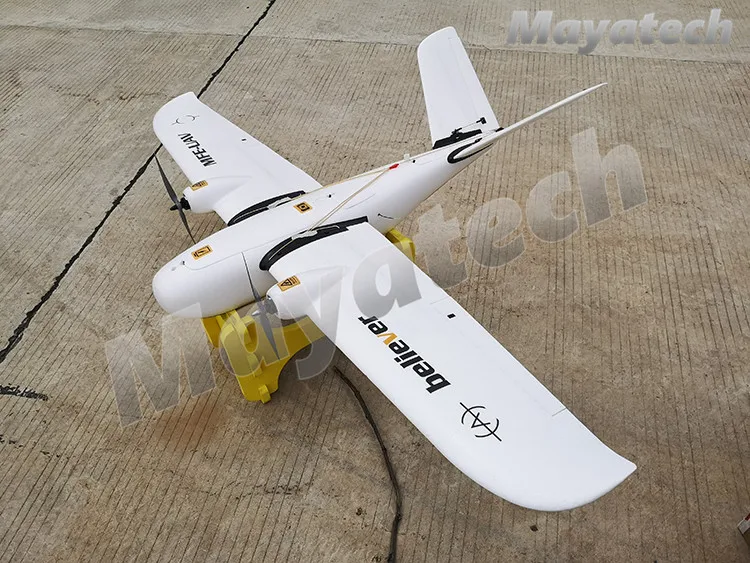

Список сборокПодходит для большой модели БПЛА:

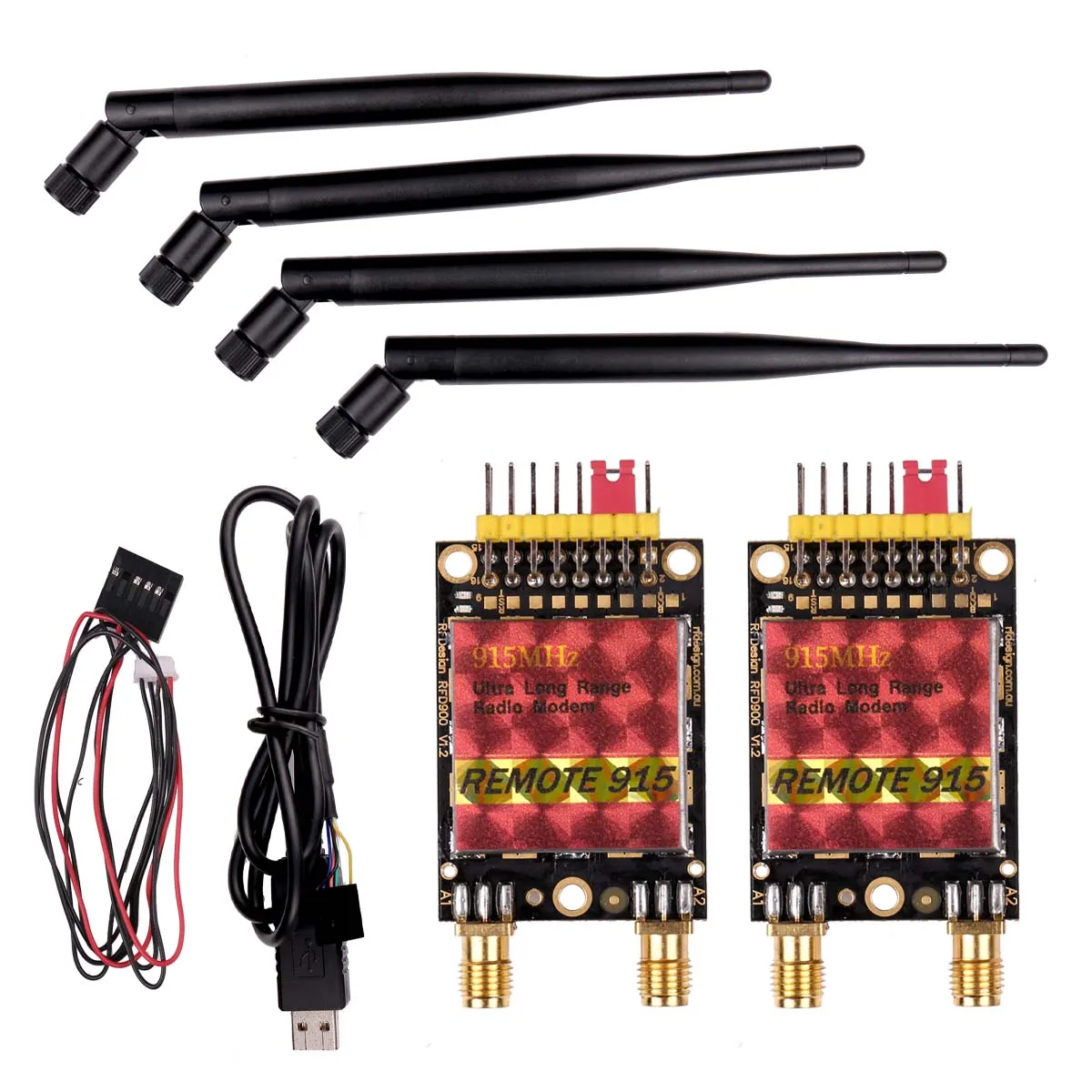

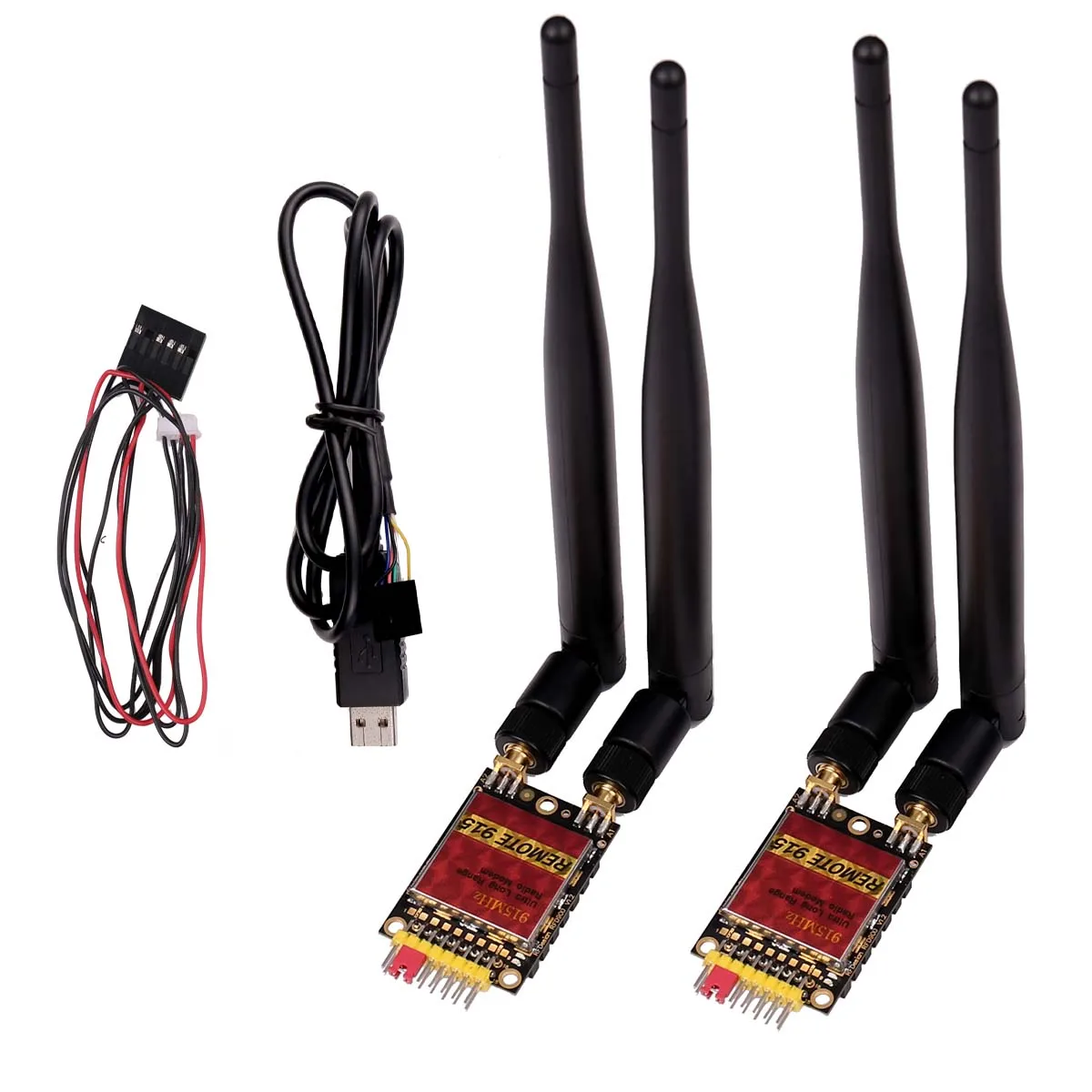

Дистанционный 900 одиночный * 2 + дистанционный 900 линия передачи данных * 1 + дистанционный 900 линия подключения * 1 + дистанционный 900 Оригинальная антенна * 4
Чехлы для использования:

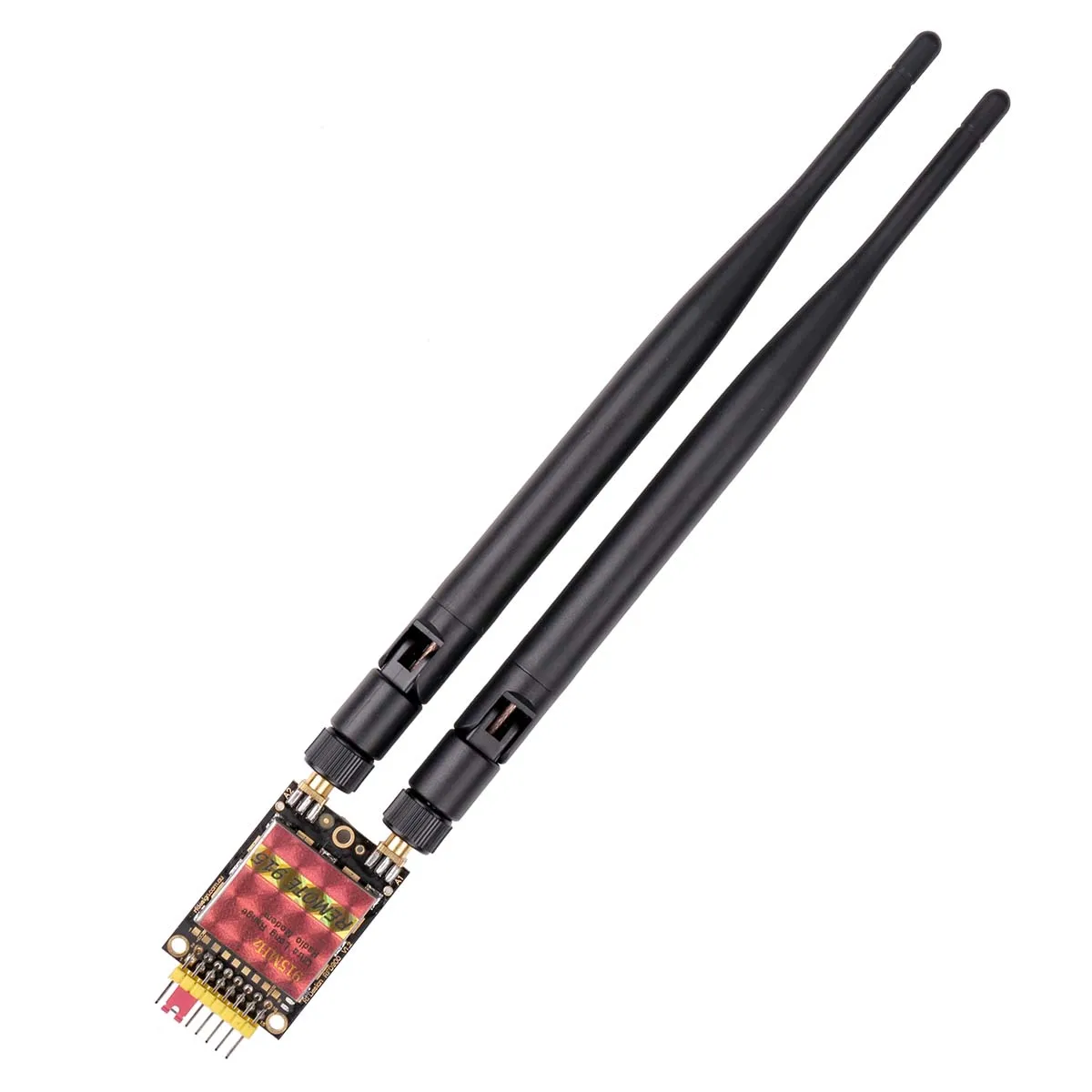

Удаленный 900-это высокопроизводительный ISM-полосный беспроводной модем. Диапазон рабочих частот 902 МГц-928 МГц, который является коммуникационным устройством для передачи данных на большие расстояния.

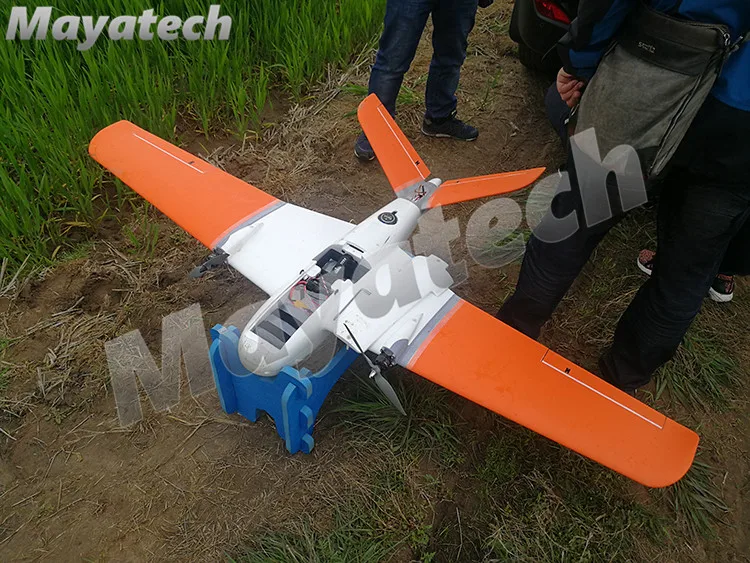

Это устройство связи, которое используется для передачи данных на большие расстояния. Это устройство было использовано в автопилоте (APM) и папарацци.
Он был использован вАвтопилот (APM)ИПапарацци. В настоящее время мы устранили одно поколение продуктов. Первое поколение имеет низкую чувствительность приема, помехи между прилегающими частотами и случайное отключение соединения во время полета. Для решения этих проблем он был обновлен до второго поколения.
По сравнению с первым поколением, мы сделали следующие улучшения:
1. Фильтр низких частот (LNA) обновляется с более высоким коэффициентом усиления и IP3, который подходит для сложной электромагнитной среды. По сравнению с rfd900 первого поколения, чувствительность увеличивается примерно на 1-2 дБ
2. По сравнению с первым поколение rfd900, ЦП, ram и флэш-память обновляются
3. Добавьте защиту и фильтрацию ESD-каждый порт IO защищен и фильтруется. Снижение электромагнитного излучения
Как отличить продукцию первого и второго поколения:
Примечание: прошивка 1 поколения и 2 поколения не является универсальной.
A является суффиксом в конце прошивки первого поколения продуктов.
Прошивка второго поколения имеет суффикс p.
Характеристика:
1. Рабочая скорость 902 МГц-928 МГц
2. На Открытом Воздухе ZUI расстояние передачи> 40 км, Передаваемая мощность может быть настроена. (в соответствии с
Качество антенны)
3. Двойные антенны могут переключаться в зависимости от интенсивности сигнала
4. Низкочастотный фильтр (Высокочастотный фильтр), малошумный усилитель,>20 дБ
5. Скорость передачи 250 кбит/с в воздухе
6. Может двойные антенны
7. Рабочая температура-40 ---- 185 ℉

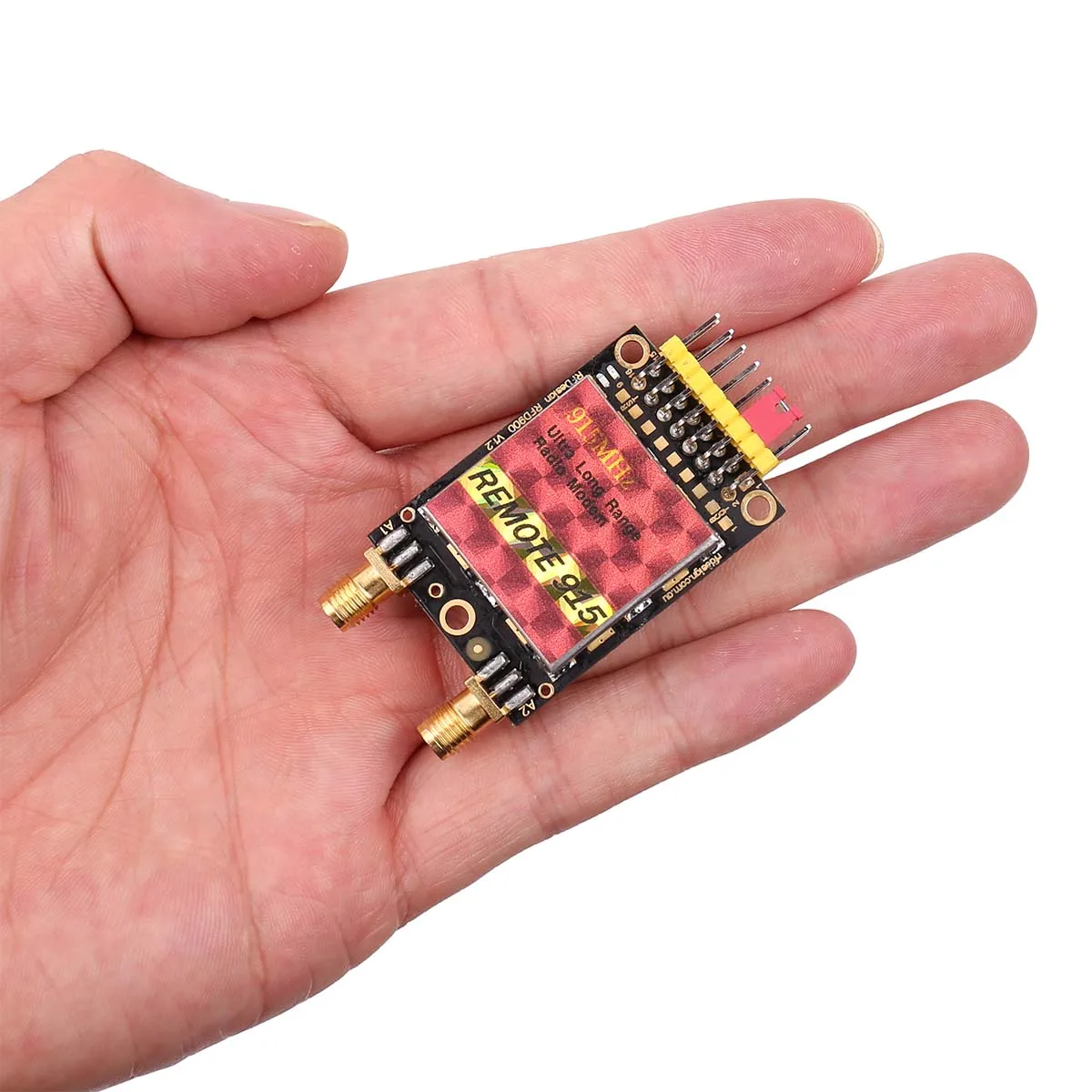

8. Размер 30 мм * 57 мм
9,15g (только пульт дистанционного управления 900)
Металлический Радиатор:
Характеристики продукта и модели:
1. Частотный домен: 902 MHzndash 928 МГц
2. ВЧ выход: 1 Вт (+ 30 дБм), может быть ВКЛ и ВЫКЛ в 1 дБ с помощью программного обеспечения
3. Скорость передачи воздуха: 4,8,16,19,24,32,48,64, 96128, 192and25 0 Кбит/сек
(64K/128K оборудование по умолчанию)
4. Чувствительность приемника: 121 дБм в коротком режиме передачи данных имеет большую скорость передачи данных (TBA)
5. Размеры: 30 мм (Ш) x 57 мм (Д) х 12,8 мм (H), в том числе RFshield крышка, охлаждающий ремень и
Разъемы.
6. Вес: 14,5 г
7. Способ установки: 3 раза М2. 5 винт
8. Источник питания: + 5 В,(+ 3,5 в мин, + 5,5 В макс.),1800 мА пиковая Максимальная мощность
Это USBdata line, что вилка переключения на последовательный порт может передавать данные и
Настройка параметров при подключении к ПК.

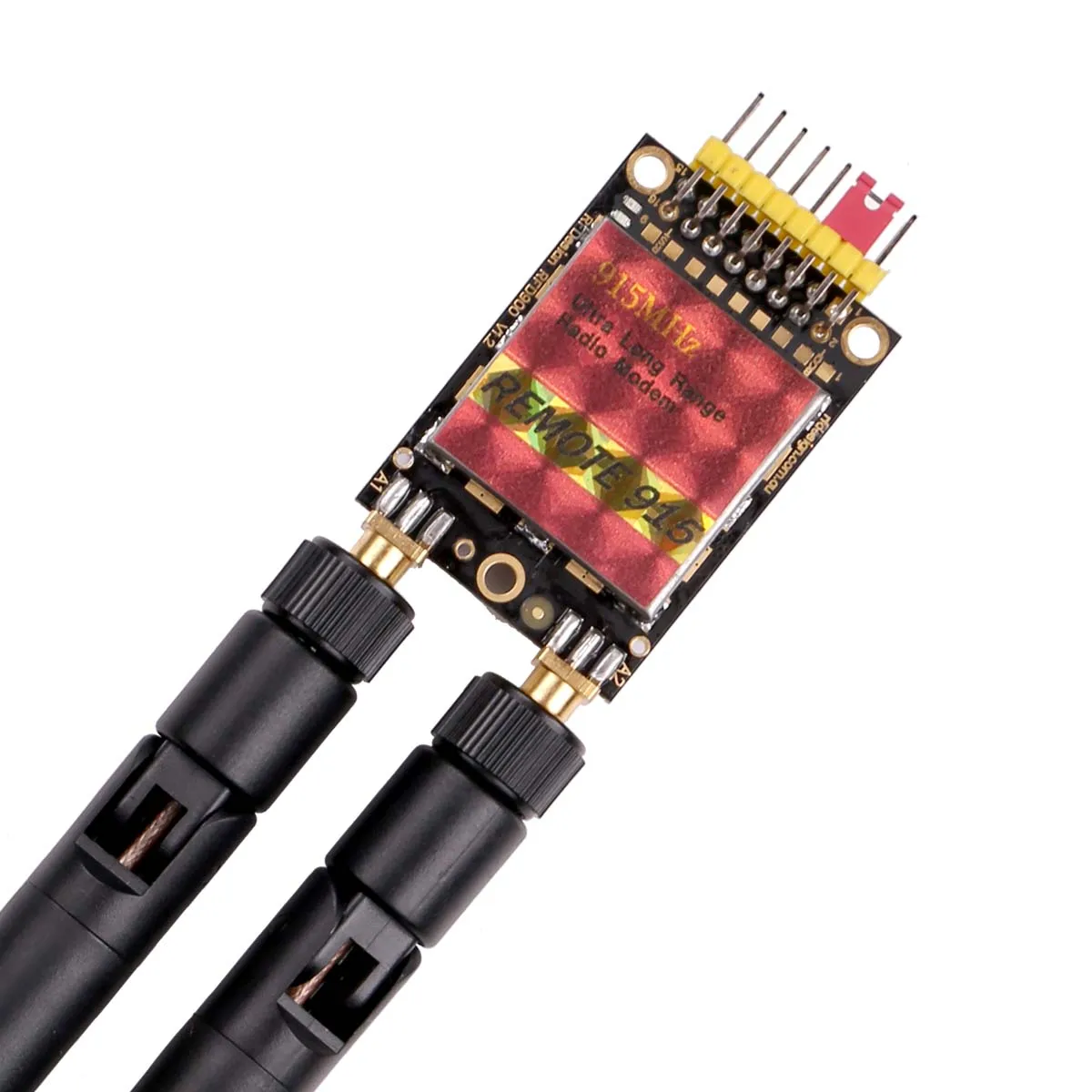

Соединитель:
1. РЧ порт: RP-SMA двойной антенный порт
2. Порт связи: разъем RS232
3. Порт питания: 800 мА (макс.)
4. I/O: 6 универсальных I/O (Digital, ADC, PWM)
Удаленная 900 линия передачи данных
Дистанционная 900 линия подключения
Пульт дистанционного управления 900Антенна:

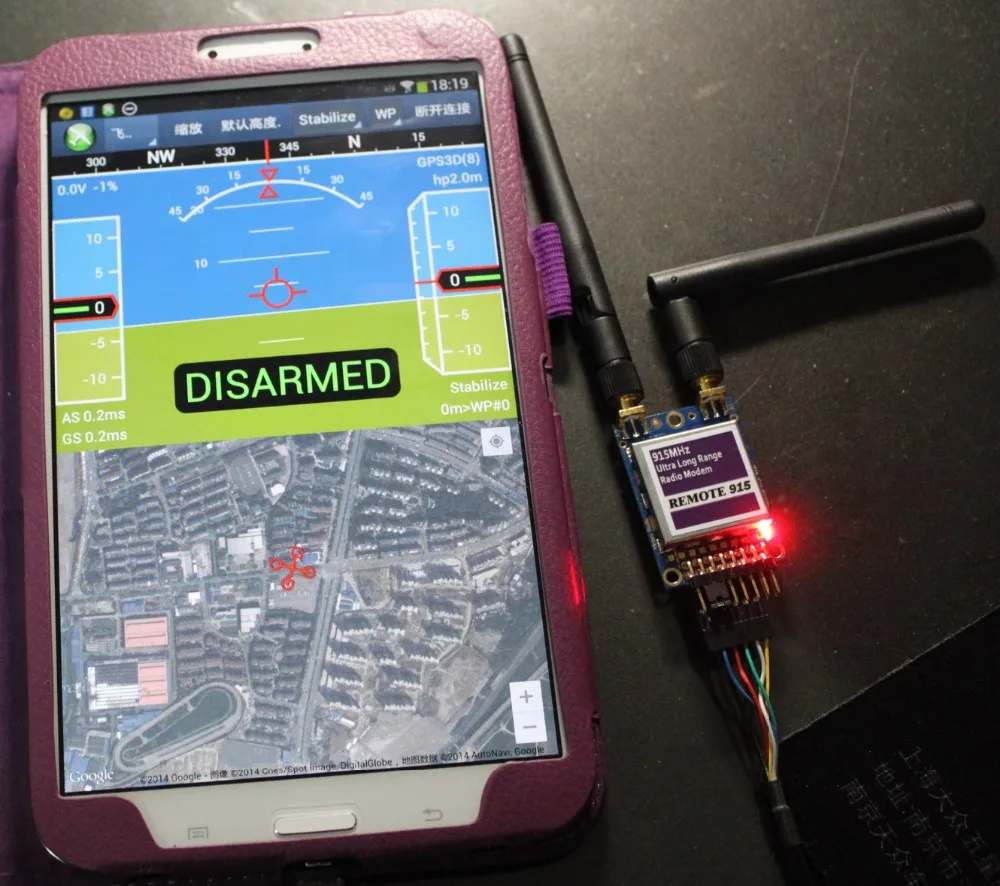

Используйте дисплей:
Подключение Цифрового модуля remote900
1. Пожалуйста, не делайте никаких изменений конфигурации, когда вы получаете remote900. (скорость передачи по умолчанию составляет 57600, а мощность передачи-20 дБ)
2. Для подключения к устройству remote90mhz требуется модуль последовательного порта USB-TTL.

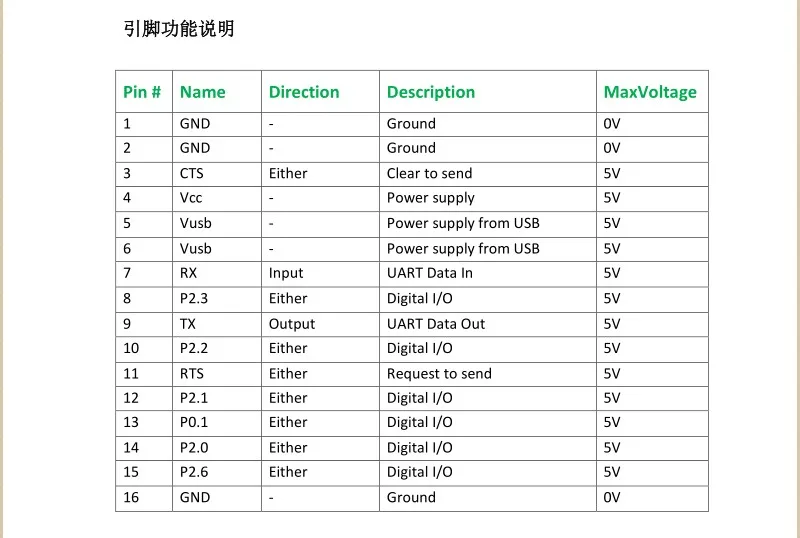

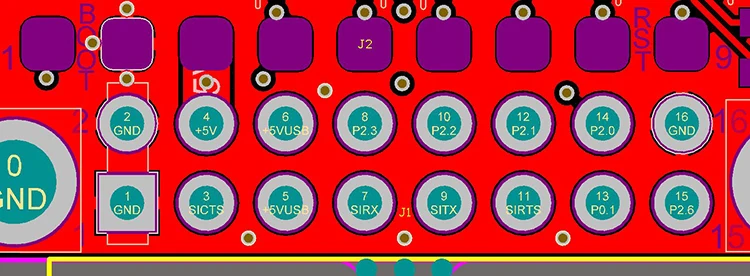

3. Метод подключения(Первый штырь-GND, пятый штырь-+ 5 В, 7-й штырь-Rx, а девятый-TX.)
Подключите удаленное устройство 900 МГц к usb-модулю TL с четырьмя проводами DuPont. GNDFor GND, + 5V to + 5V, sirx to TX, sitx to Rx, соединение завершено.
Вы можете подключить компьютер к устройству с помощью usb-кабеля.
1. Источник питания к пульту дистанционного управления 900МГц через USB требует перемычки для подключения контактов 4 и 6.
2. Обеспечить + 5 В источник питания для удаленного оборудования связи 900 с внешним источником питания: Снимите колпачок перемычки и Подключите контакты питания 2 и 4.
3. Когда + 5 В источник питания предоставляется для удаленного устройства связи 900 через внешний, источник питания подключен к контактам 2 и 4.
Примечание:Если Потребляемая мощность составляет более 500 МВт, рекомендуется использовать оборудование внешнего источника питания.
Очень важно установить антенну для достижения эффекта связи на дальние расстояния. Невозможно иметь хороший эффект, если антенна установлена случайно.

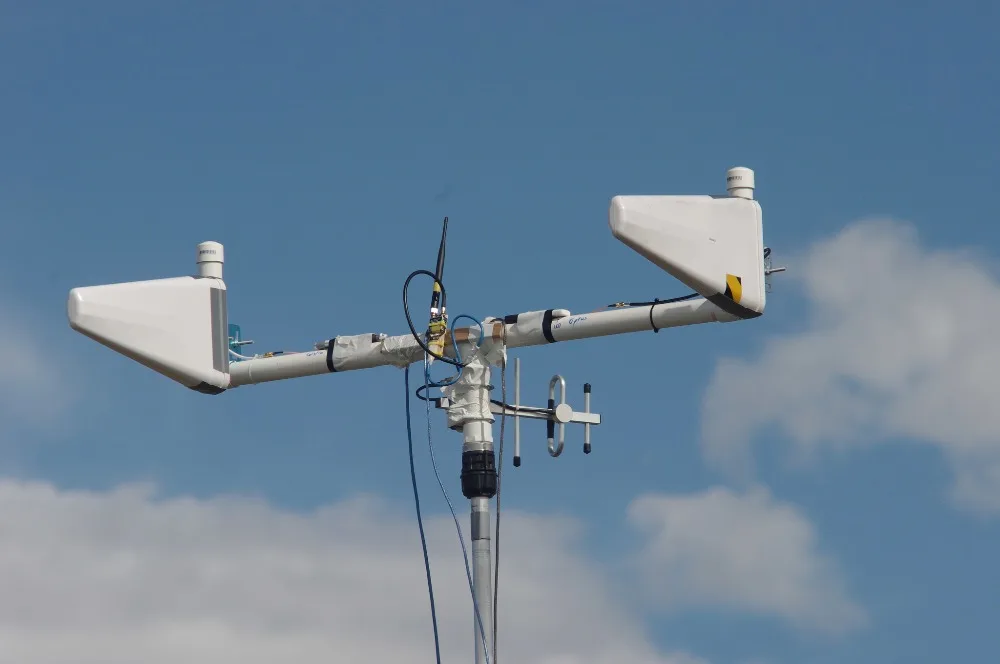

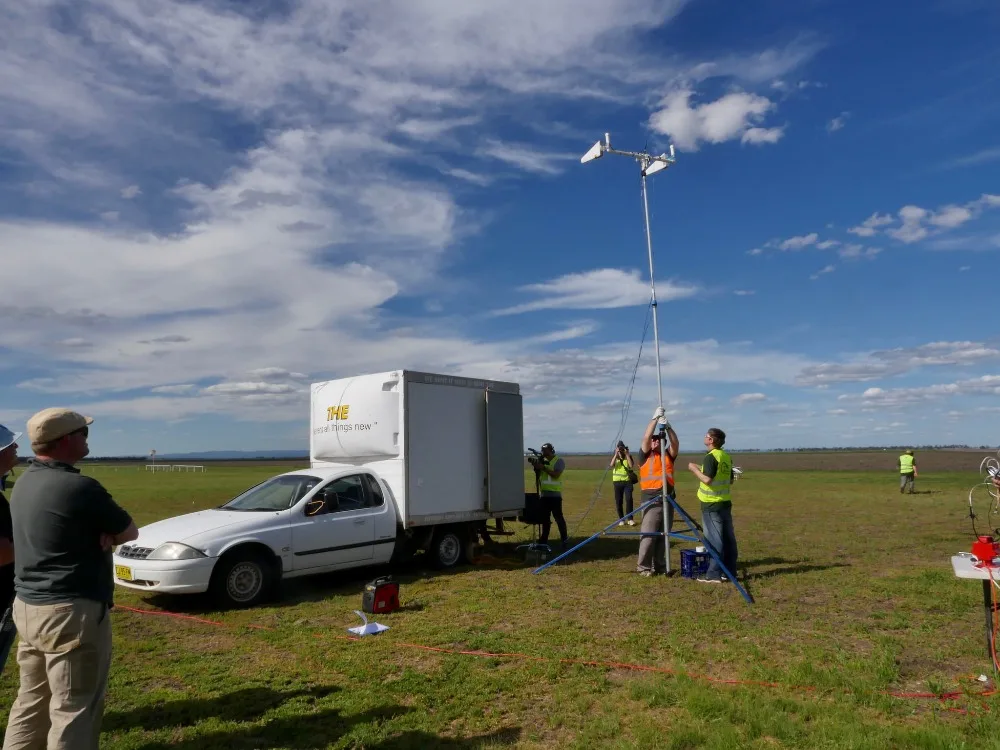

Ниже приведен пример установки антенны:
Материально-Размер: 15 см × 8 см × 9 см материально-Вес: 0,4 кг/шт.
