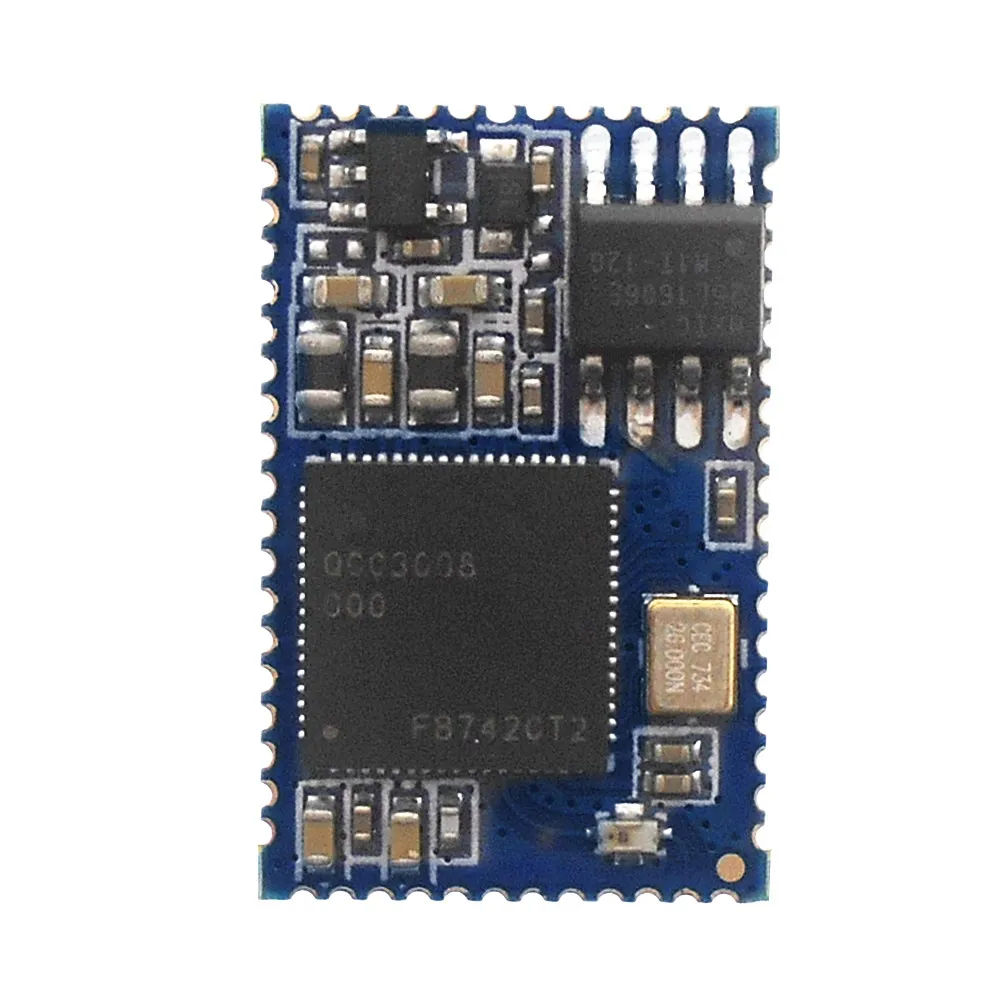

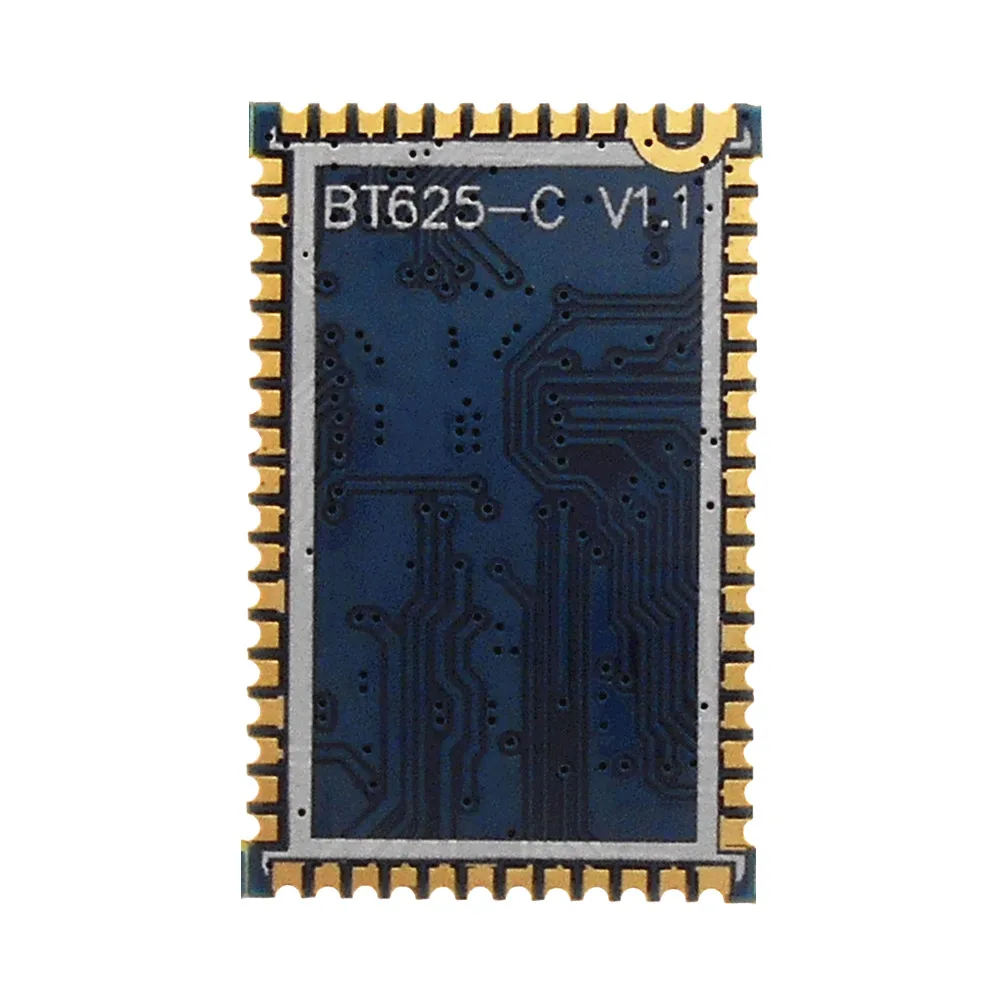

BTM308-C основные чипы модуля QCC3008, используйте BT625-C PCB.

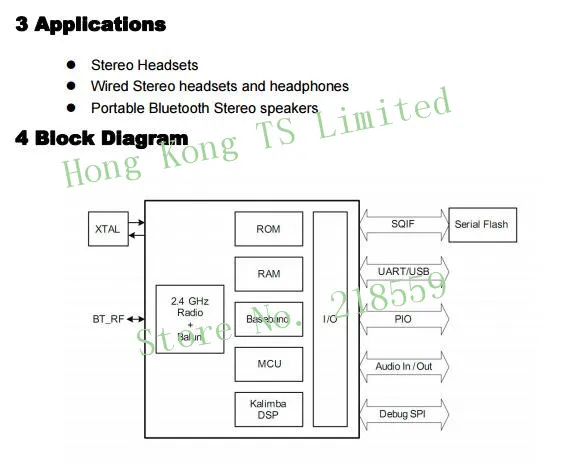

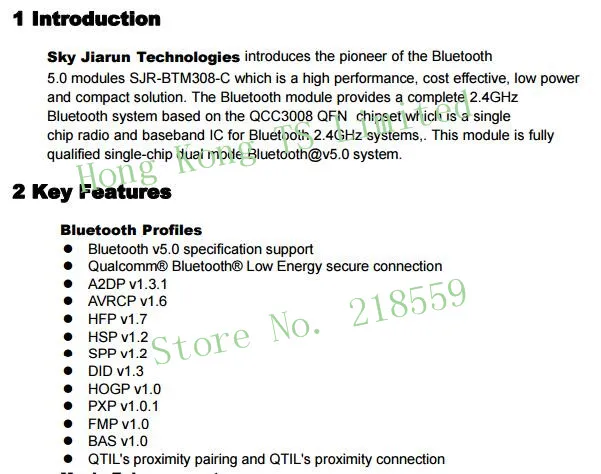

BTM308-C аудио модуль Bluetooth, с помощью чипа QCC3008, поддерживает A2DP, AVRCP, HFP, TWS, AAC, I2S, APTX, APTX-LL и т. д., с помощью чипа флэш-памяти 16M SPI.

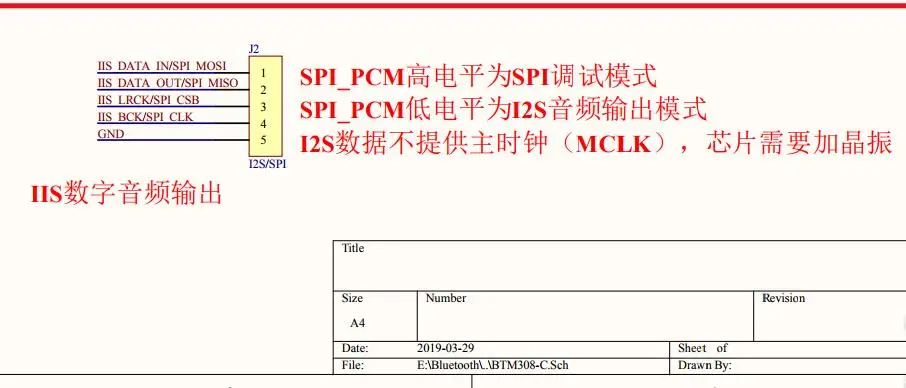

2019.06.04: обновление прошивки поддерживает цифровой и дифференциальный аналоговый аудиовыход I2S, устраняя различные тона, которые большинство клиентов не любят.
Меры предосторожности:
1. Штыри модуля плотные и требуют хорошей основы сварщика. Модуль перед отправкой

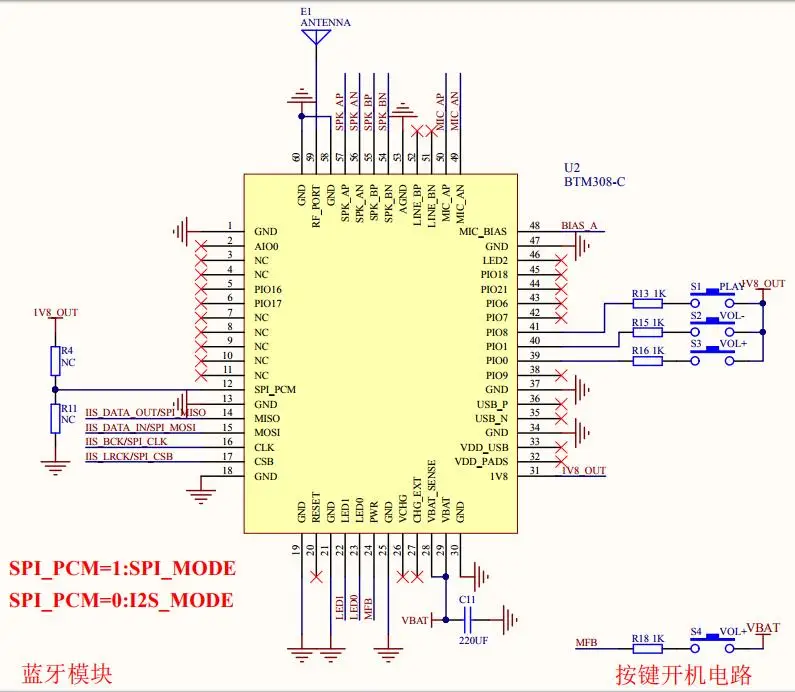

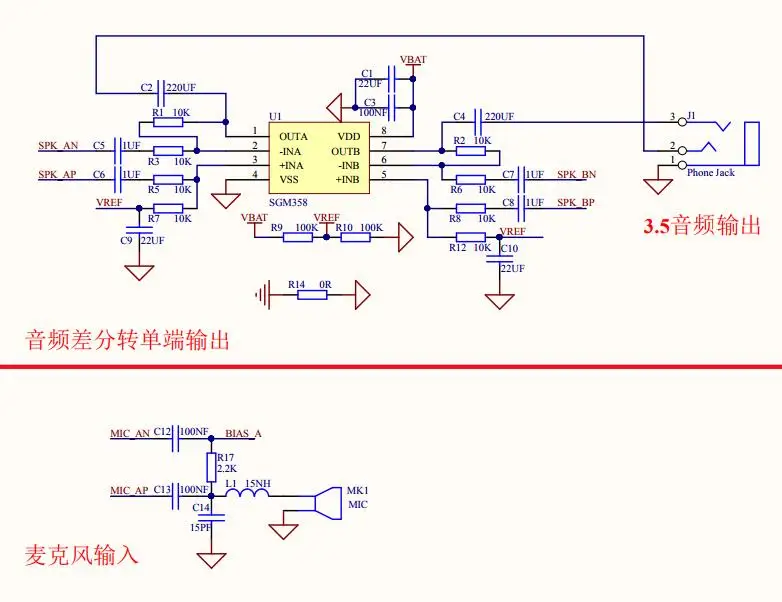

2. CSR-Bluetooth модуль аудио дифференциальный выход, вам нужно добавить op amp или amp цепь к одностороннему выходу (левый канал, правый канал, аудио общий).
3. Предоставляются только данные приложения модуля, т. Е. Спецификация модуля Bluetooth и справочная схема модуля Bluetooth.
4. Поддержка управления приложениями, вы можете просматривать информацию по Bluetooth и изменять функцию эквалайзера (больше функций для изучения самостоятельно)

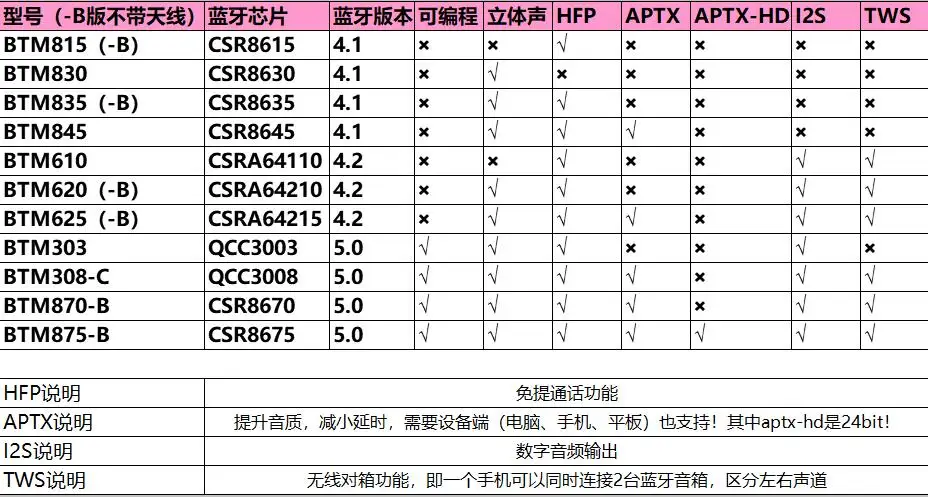

● Модель модуля: BTM308-C
● Чип Bluetooth: QCC3008, встроенный 16M SPI FLASH
● Версия Bluetooth: 5,0

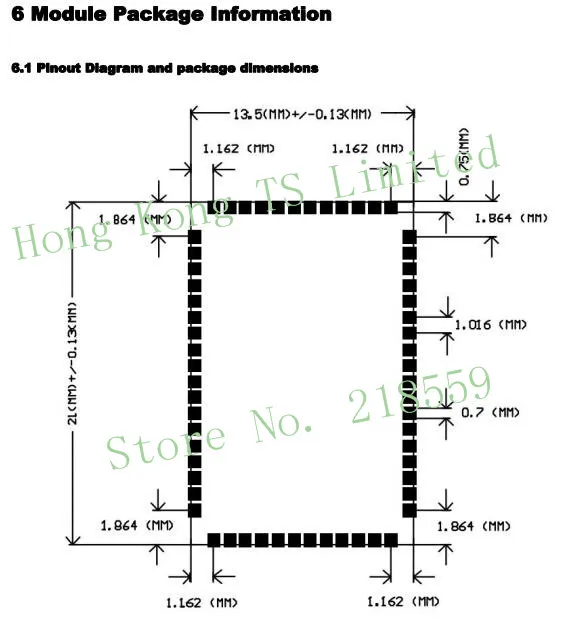

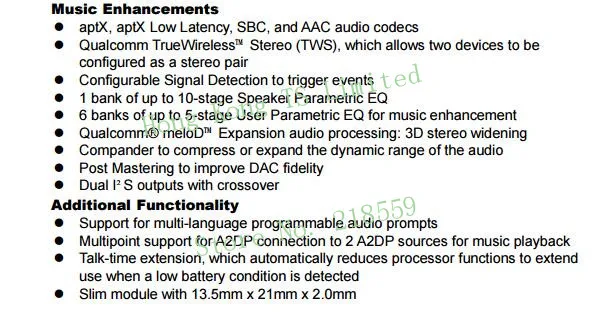

● Размер модуля: 13,5 мм x 21 мм x 2,5 мм

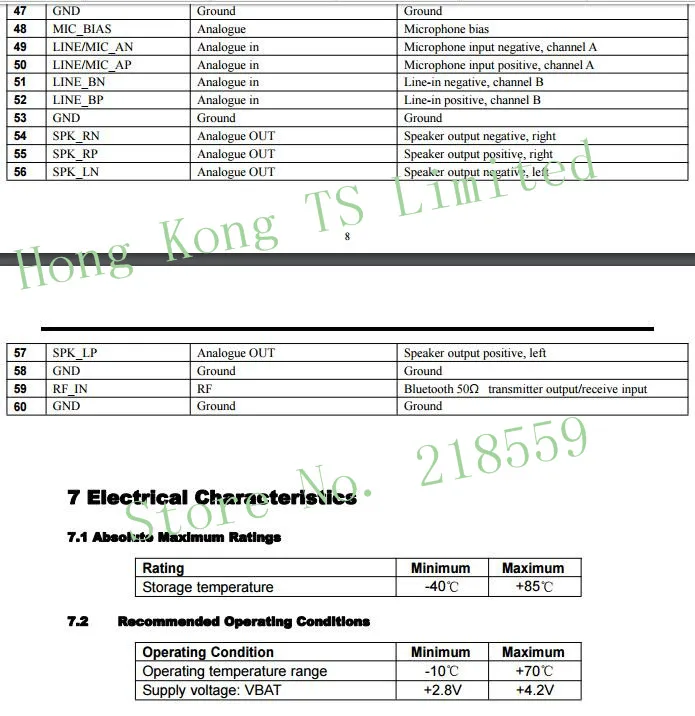

● Мощность Напряжение питания: 3,0-4,3 v
Прошивка по умолчанию:
1. Поддержка sbc, aac, aptx, aptx-LL декодирования, без функции вызова

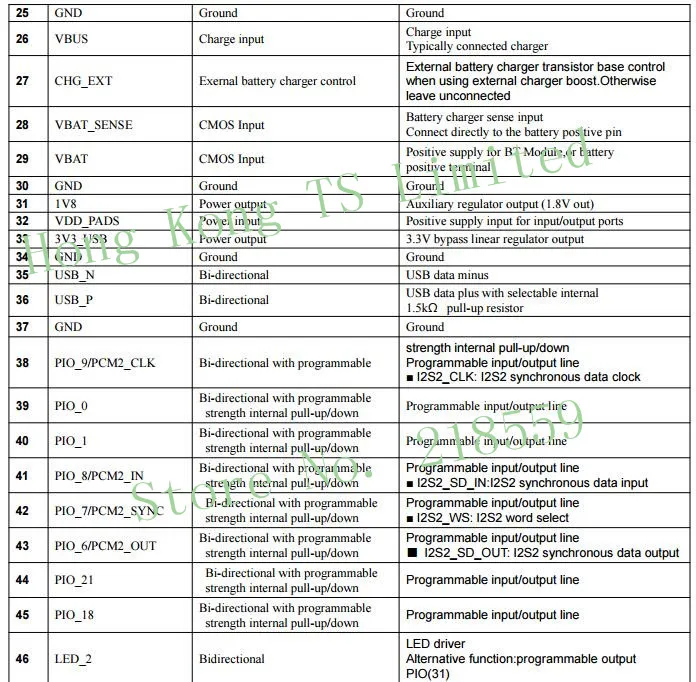

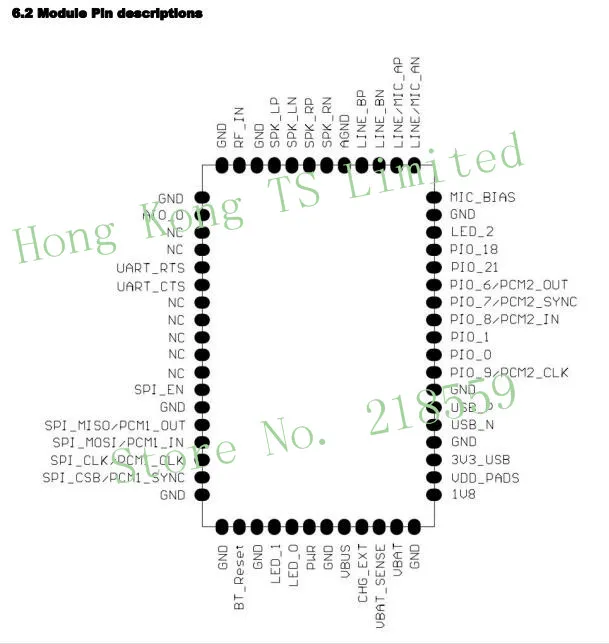

2. Описание кнопки:
● MFB: включение на высоком уровне, выключение на низком уровне и автоматическое включение Режима сопряжения после включения питания
● PIO8: короткое нажатие для воспроизведения и паузы, длительное нажатие в течение 3 секунд для ввода сопряжения, длительное нажатие в течение 5 секунд, чтобы очистить запись сопряжения
● PIO1: Короткое нажатие на предыдущую песню, Длительное нажатие на громкость, чтобы уменьшить
● PIO0: Короткое нажатие на песню, Длительное нажатие на громкость для увеличения
● PIO6: усилитель мощности управления позволяют аудио кабель (приобретается отдельно в тех случаях, когда есть аудио выход, высокий уровень выхода 3,3 V)
3. Описание составных ключей:
● PIO8 + PIO1: Нажмите и удерживайте в течение 1 секунды, чтобы войти в режим поиска TWS
● PIO8 + PIO0: Нажмите и удерживайте в течение 1 секунды, чтобы войти в режим поиска TWS
● PIO1 + PIO0: Длительное нажатие в течение 1 секунды для отключения TWS

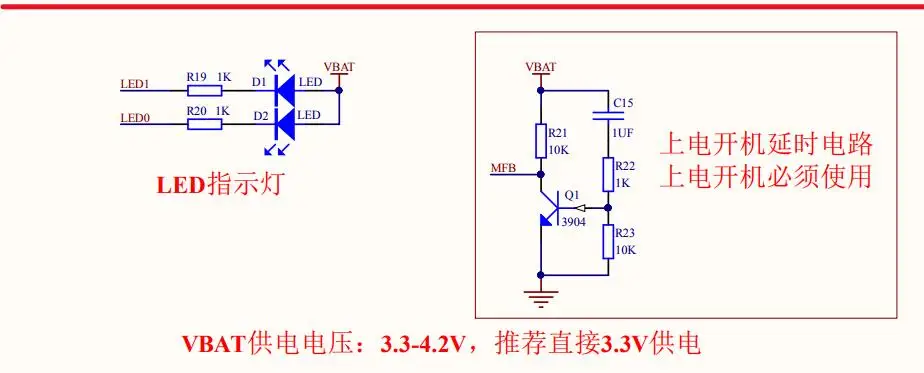

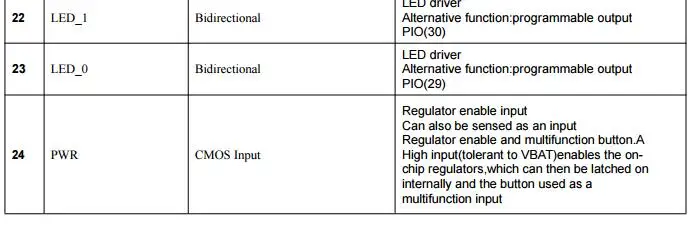

4. Индикатор Светильник Описание:
● Bluetooth не подключен: LED0 и LED1 вспышка поочередно
● Bluetooth подключен: LED1 всегда включен
● Воспроизведение аудио Bluetooth: LED1 всегда включен
Примечание: ключ действует на высоком уровне (MFB высокого уровня-3,3 V, PIO высокого уровня-3,3 V)!
