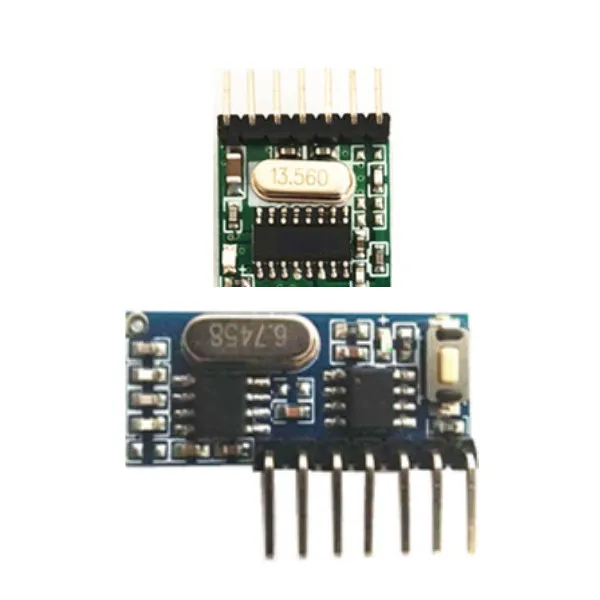

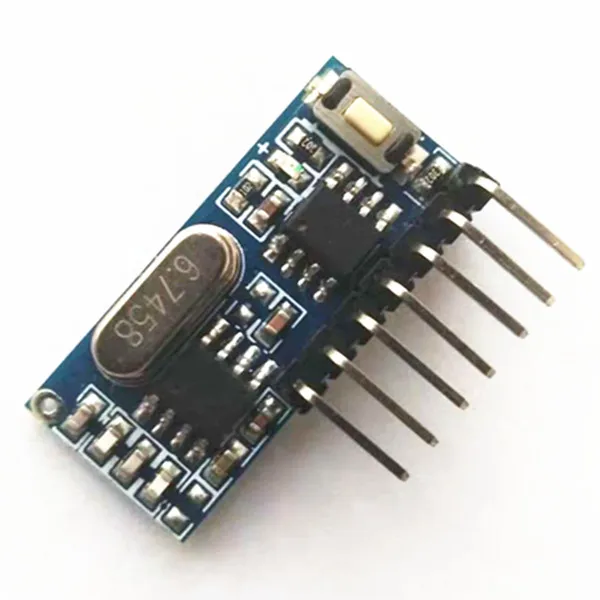

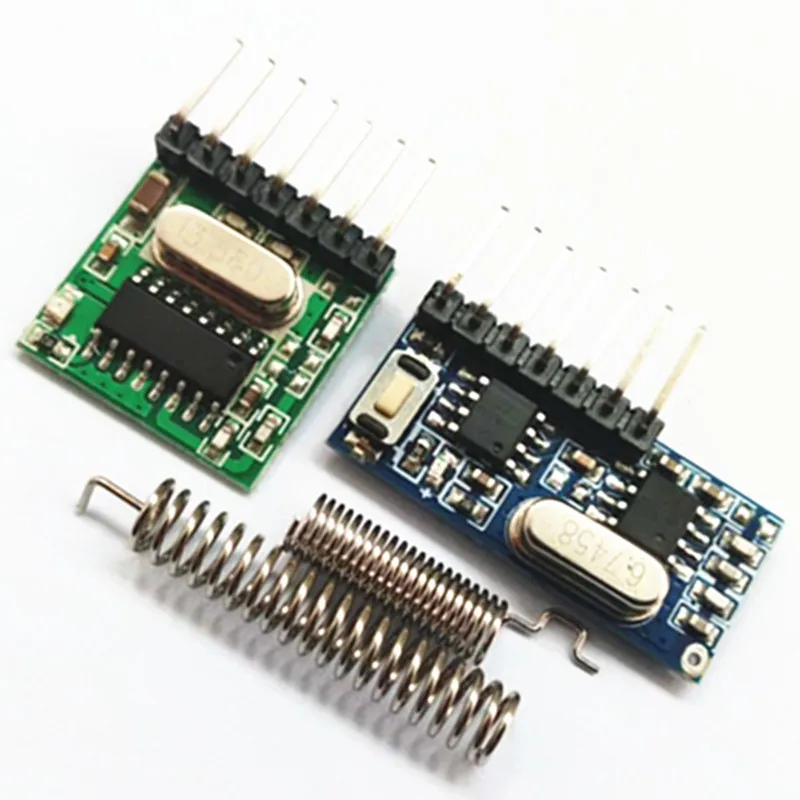

433 МГц беспроводной приемник и модуль передатчика с дистанционным управлением 4-канальный выходворотагараж домашний прибор Дистанционное включение

Пожалуйста, нажмите на картинку ниже, чтобы получить больше скидокСпециальное примечание:

Недовольные после получения товара, бесплатный возврат в течение 15 дней.

Если вам нравится этот товар, пожалуйста, покупайте его.

Продавец обещает:Если у вас есть какие-либо проблемы с качеством, пожалуйста, свяжитесь с "службой поддержки клиентов", мы гарантируем пополнение.Если вы не понимаете программирование, пожалуйста, свяжитесь с "службой поддержки клиентов", мы обещаем научить вас программированию.

Режим работы: инчинг, самоблокировка, блокировка

Выход: 4-канальный КМОП-сигнал уровня, соответствующий пульту дистанционного управления ABCD 4 кнопки.Примечание:Совместимый тип кодирования передатчика: EV1527Если ваши передатчики не используют кодировку EV1527,Они не будут подключены к приемнику.

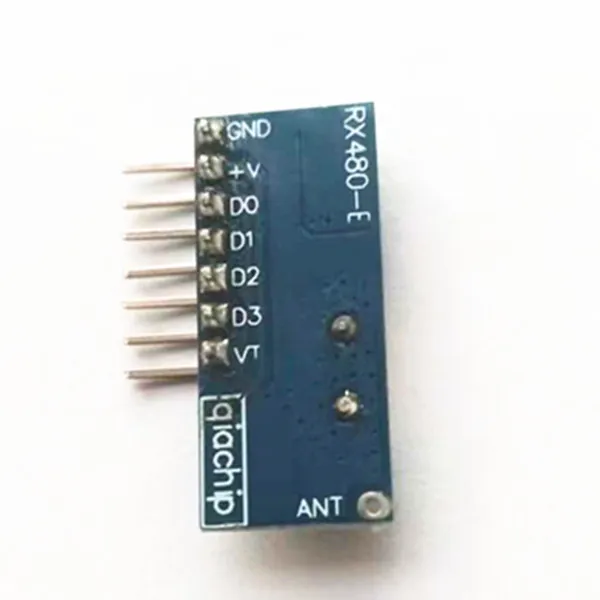

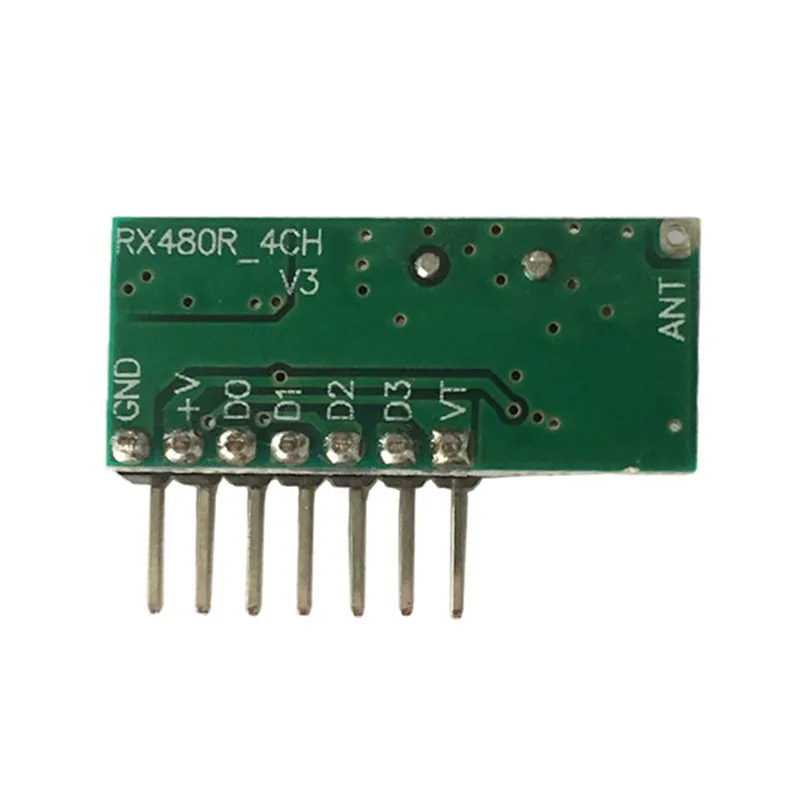

Pin Fucntirons

GND: Заземление или отрицательный полюс+ V: постоянный ток 3,3 ~ 5 в входD0: вывода данныхD1: вывода данныхD2: вывода данныхD3: вывода данныхVT: выход

Инструкции

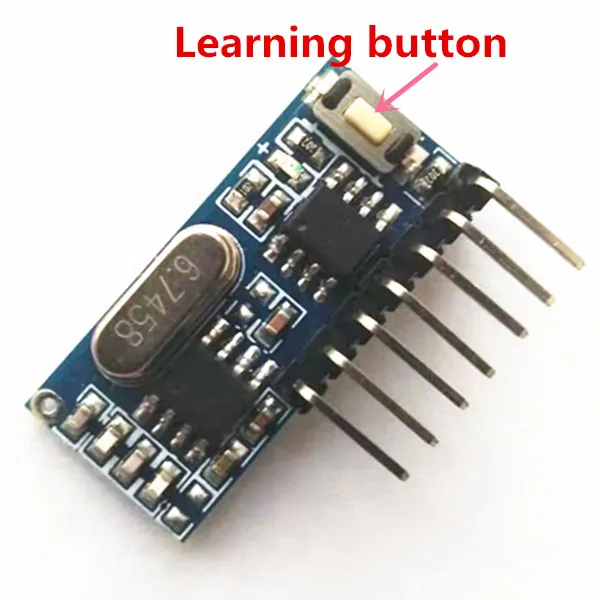

Как для программирования:1. Удалите имеющиеся данные: Нажмите кнопку обучения 8 раз. Ответ: светодиодные вспышки 7 раз.2. Обучение удаленному коду: Нажмите клавишу обучения один раз, два или три раза (см. Ниже).Светодиод включается: режим обучения активен. Нажмите любую кнопку пульта дистанционного управления.Светодиодный индикатор мигает три раза: обучение успешно завершено.3. Тест: после вышеуказанной операции плата приемника может управляться с помощью пульта дистанционного управления.Больше передатчиков с различными идентификаторами можно узнать и сохранить дополнительно, начиная с шага 2.Возможна смесь различных режимов.Использование кнопки (устанавливает режим и запускает процесс сопряжения):Нажмите один раз: режим инчинга (мгновенный режим)Нажмите дважды: режим самоблокировки (тумблер-режим 4 каналов)Нажмите три раза: режим блокировки (выбранный канал активен и очищен, если другой канал становится активен)(Эта инструкция предоставляется Манфредом, спасибо Манфреду)Пример применения:

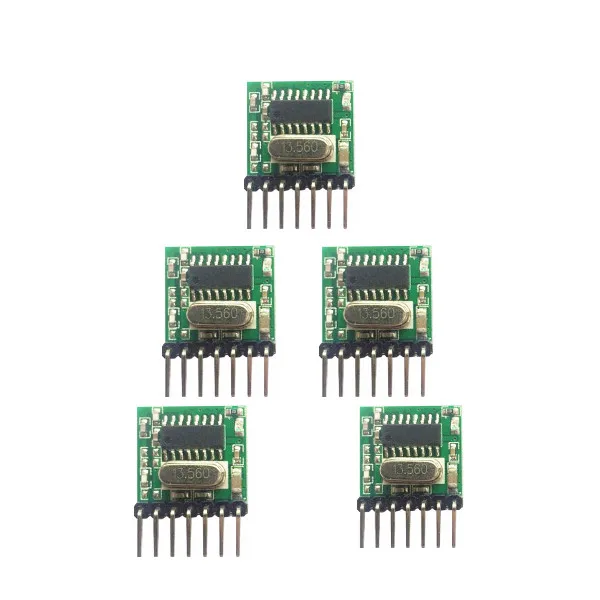

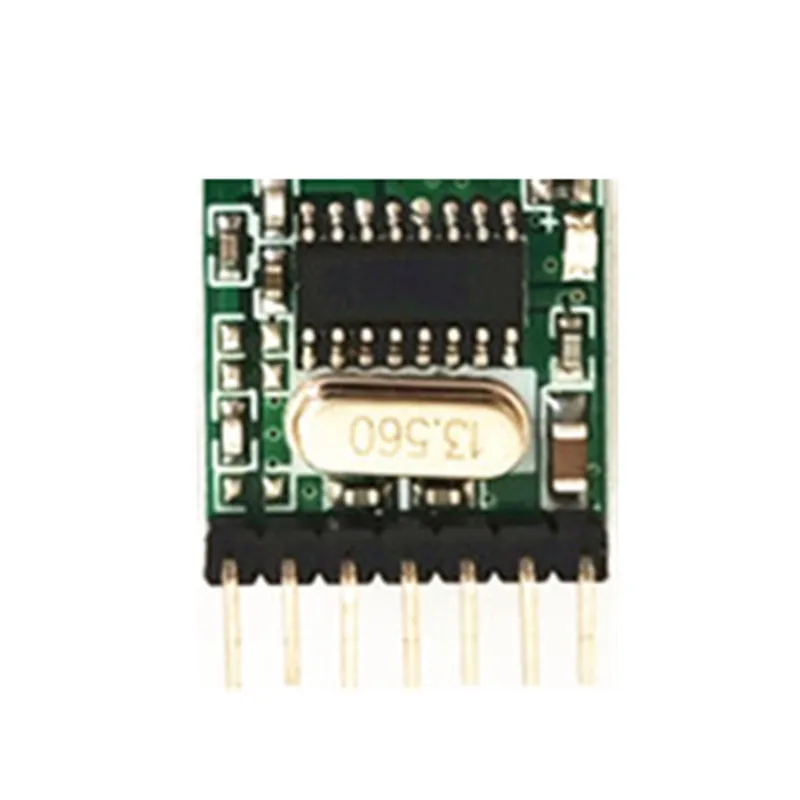

[Модуль передатчика] Модель продукта: TX118SA-4Мощность передачи: 11dbmРасстояние: 50 метров вышеВыбросов ток: 10MAСкорострельность: максимум 10 КБ/сПередача отклонение: +/- 7. 5 кГц/узкополосного излученияМодуляции: ASKРабочее напряжение: DC 3V-24VКодирование: код обучения EV1527Каждый модуль имеет уникальный код идентификационного адреса.Все модули K1-K4 четыре ключа одинаковые.

Описание контакта:

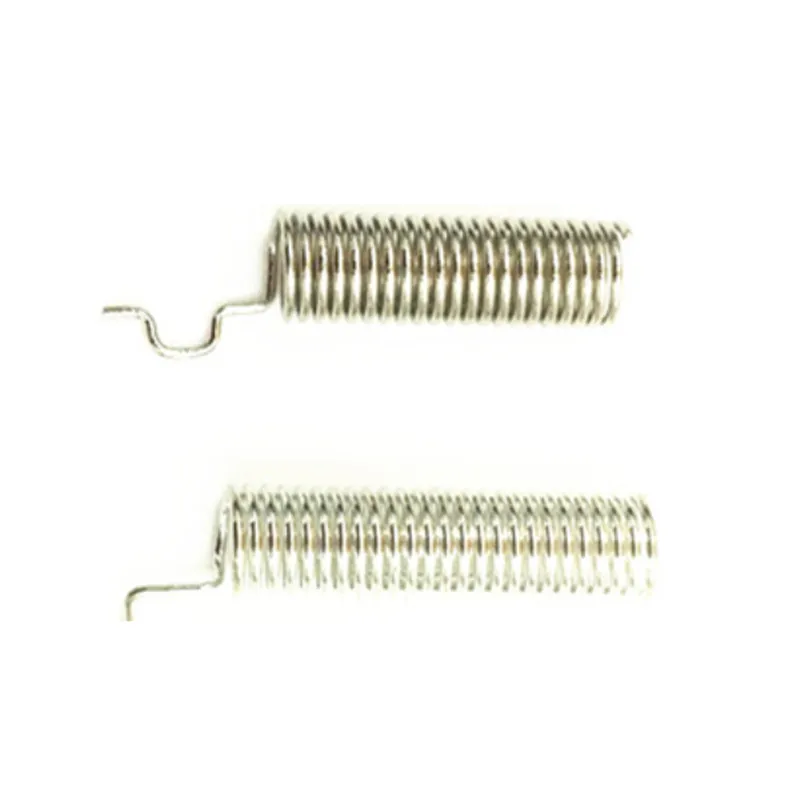

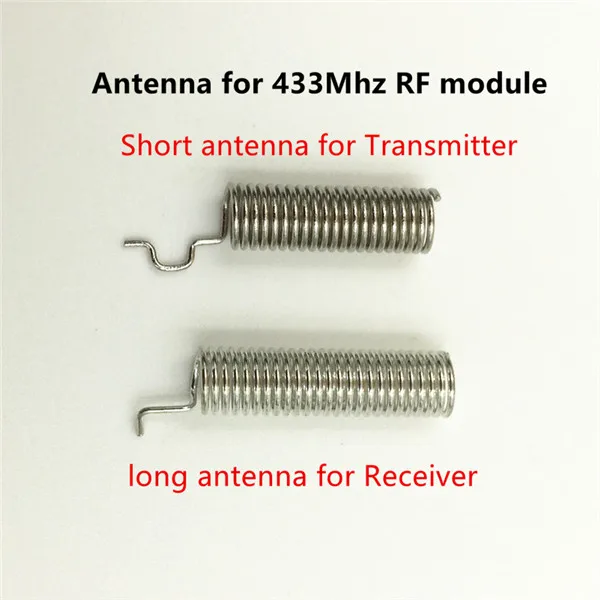

-: Отрицательный источник питания+: Положительный источник питания, постоянный ток 3-24 ВОписание контакта:-: Отрицательный источник питания+: Положительный источник питания, постоянный ток 3-24 ВK1: 1 коротко-отрицательный старт передачи данных, аналогичная кнопке A на пульте дистанционного управления.K2: 2 коротко-отрицательная передача данных, аналогичная кнопке B на пульте дистанционного управления.K3: 3 коротко-отрицательная передача данных, аналогичная кнопке C на пульте дистанционного управления.K4: 4 коротко-отрицательная передача данных, аналогичная кнопке D на пульте дистанционного управления.ANT: передающая антеннаСтандартная схема приложения показана ниже

Рекомендуем для вас

Обратите внимание

1. Не работайте с питанием, выключите питание для работы, и включите питание после того, как тест подтвержден, чтобы быть корректным.2. Пожалуйста, замените батарею вовремя, когда напряжение пульта дистанционного управления низкое (когда напряжение батареи пульта дистанционного управления низкое, расстояние дистанционного управления, как правило, будет меньше).3. При использовании беспроводных электронных продуктов, обратите внимание на то, чтобы избежать металлических масок, больших электронных устройств, электромагнитных полей и т. д., которые имеют сильные источники помех, чтобы избежать короткого расстояния между пультом дистанционного управления и приемником или сбоя нормальной работы.
