433 МГц РЧ релейный приемник. Передатчик РЧ модуль, беспроводной пульт дистанционного управления переключатель для умного дома DIY Переключатель
Посылка включает в себя:
Модуль приемника * 1 шт.
Модуль передатчика * 1 шт.
Область применения:
Пульт дистанционного управления, модуль приемника, мотоциклы, автомобильные противоугонные продукты, товары для домашней безопасности, электрические двери, двери затвора, окна, разъем дистанционного управления, пульт дистанционного управления LED, дистанционный аудио пульт дистанционного управления электрическими дверями, гаражными дверями дистанционного управления, дистанционным управлением выдвижными дверями, удаленными объемными воротами, панорамными дверями, Пульт дистанционного управления открывания двери, система управления устройством закрытия двери, занавески дистанционного управления, Хост сигнализации, сигнализация, пульт дистанционного управления мотоцикла, электромобили, пульт дистанционного управления MP3.
Описание продукта:

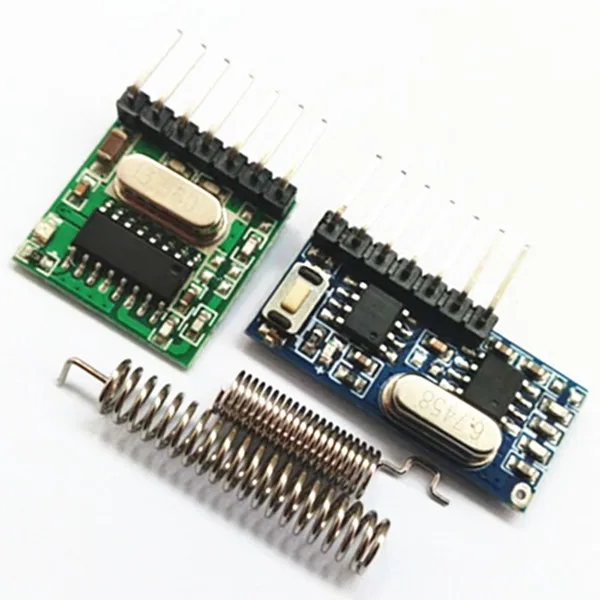

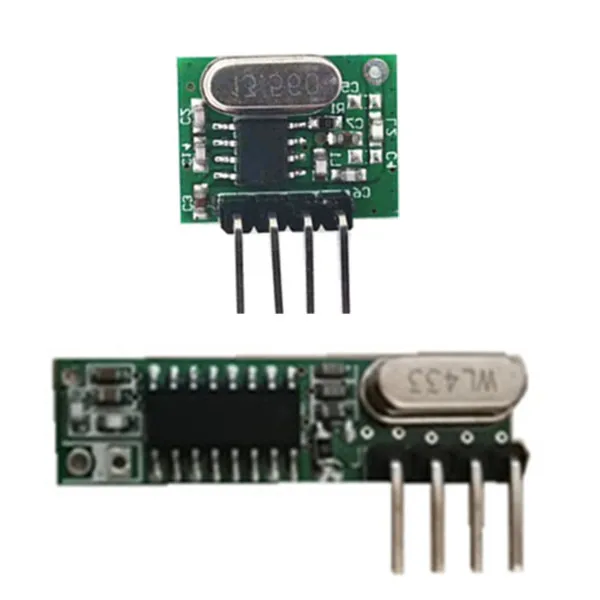

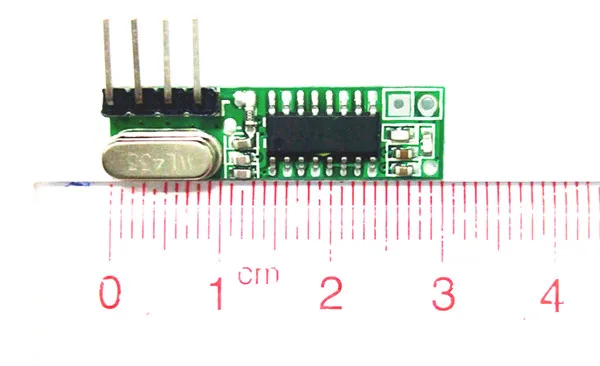

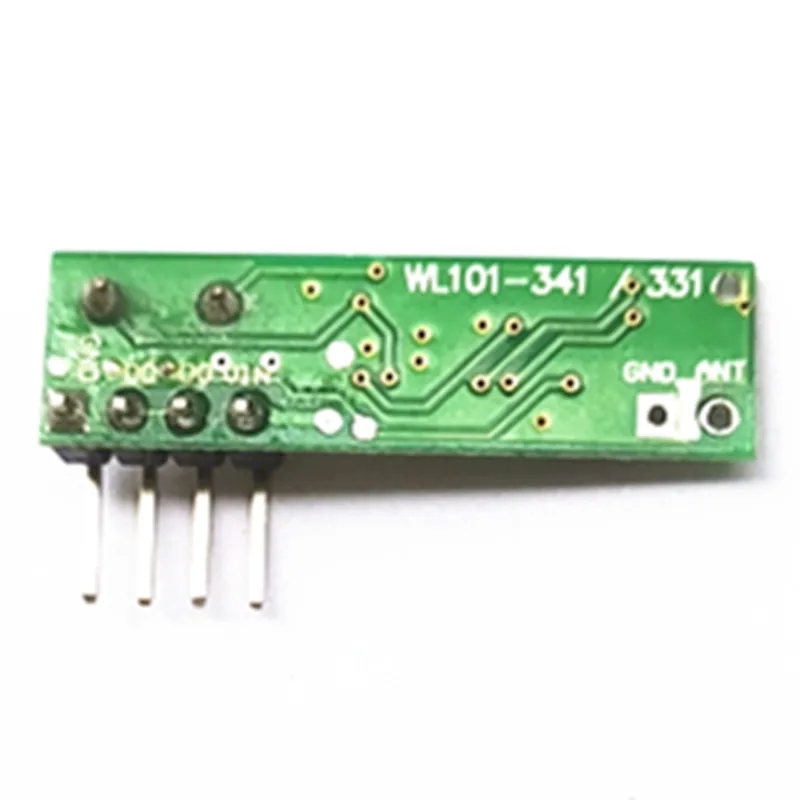

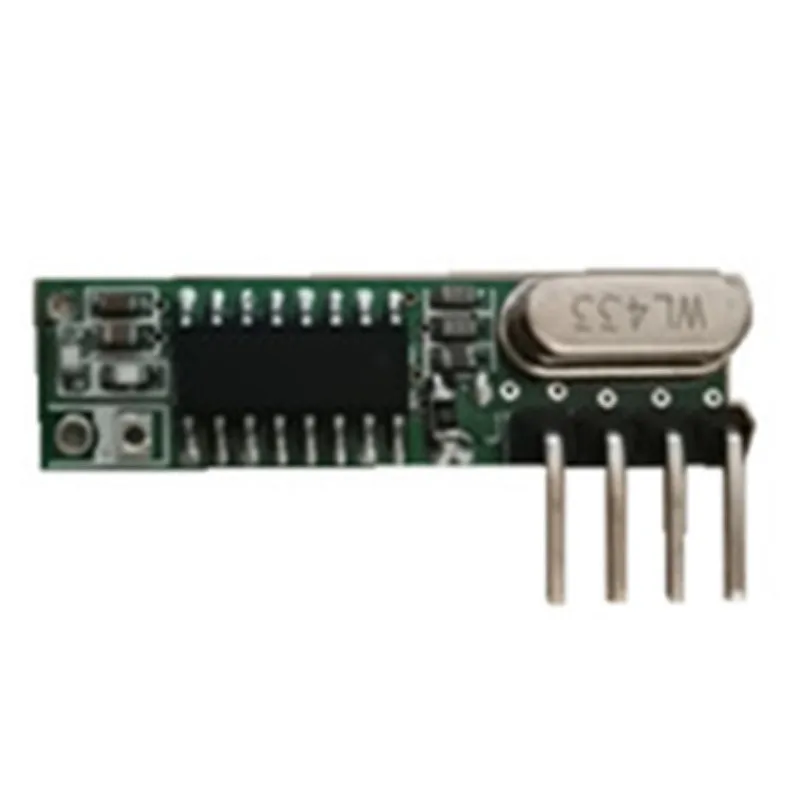

[Модуль приемника] Модель продукта: WL101-341
WL101-341 модуль супергетеродинного беспроводного приемника принимает UHF ASK демодуляторы поддержки ASK и OOK модуляции. Модуль приемника имеет высокую чувствительность (-110 дБм),
Низкая мощность, наряду с высоким динамическим диапазоном (более 60 дБ). Модуль использует высокоинтегрированный чип, встроенный фронтальный малошумный усилитель, миксеры, фильтры, схема синтезатора частоты и т. Д., может максимально увеличить оптимизацию сигнала.
Характеристики продукта:
1. Поддержка ASK / OOK модуляции, чувствительность приемника-110 дБм;
2. Рабочая частота: 433,92 МГц, полоса пропускания около ± 150 кГц;
3. Диапазон входного напряжения сети: 3,0-5 В;
Рабочий ток: Тип: 5.0ма (требование: VDD = 5 В); Тип: 6.0ма (требование: VDD = 3 В)
4. Ток: 1uA
5. Низкое энергопотребление;
6. Хорошая селективность и паразитное подавление радиации, и легко пройти CE / Fcc международную сертификацию;
7. Хорошее локальное подавление излучения осциллятора, несколько приемных модулей для работы (т. Е. Более одного достатка) и не будет мешать друг другу, используется вместе без воздействия на расстояние приема;
8. Несколько скоростей передачи, общий модуль для 2 кГц, до 10 кГц;
9. Диапазон температур: -40-85 °C
10. Ультра-Малый размер 30,25 × 8,5 × 1 (мм) (может быть настроен в соответствии с заказчиком)
11. Внешняя антенна: 32 см одножильный провод, намотанный в спираль
Монтажной схемы:

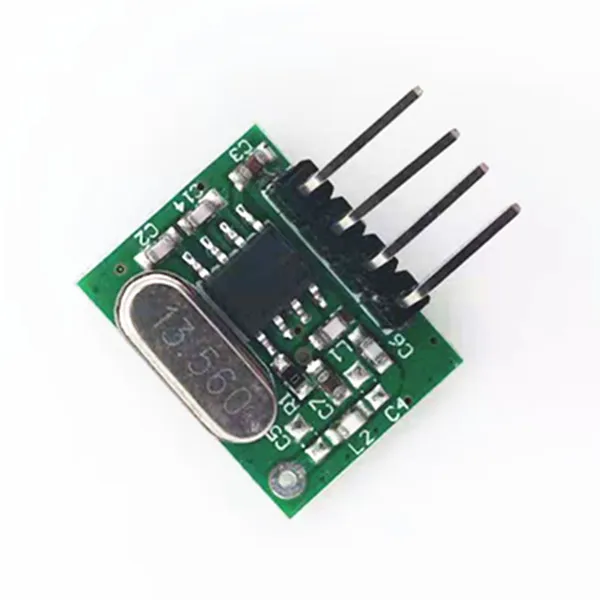

[Модуль передатчика] Модель продукта: WL102-341
WL102-341 модуль передатчика является UHF ASK модулированные передатчики, поддержка ASK и OOK модуляции. Модуль передатчика интегрирует аналоговую схему PLL и схему модуляции ASK, с высоким уровнем интеграции и т. д., может быть применен с коротким диапазоном беспроводной связи. Рабочая частота 433 МГц, мощность передачи больше 11 дБм.
Характеристики продукта
1. Поддержка ASK / OOK модуляции, мощность передачи больше 11 дБм;
2. Рабочая частота: 433,92 МГц;
3. Диапазон входного напряжения сети: 2,0-3,6 В;
4. Низкое энергопотребление режим выключения ток меньше 1uA;
5. Скорость передачи до 20 кГц;
6. Расстояние запуска: 20-100 метров
7. Размер: 16*12*1 мм
8. Внешняя антенна: 25 см Обычная Многожильная или одножильная линия
9. Диапазон температур: -45-85 °C
Монтажной схемы
Приложений
1. Беспроводной Выключатель питания, розетка, пульт дистанционного управления, модуль приемника,
2. Контроль доступа, электрические автомобили, мотоциклы, автомобильные противоугонные продукты, удаленные открыватели дверей, система управления доводчиками
3. Безопасность, системы наблюдения, товары для домашней безопасности, электрические двери, сигнализация, сигнализация
4. Комнаты управления, двери затвора, окна, разъем дистанционного управления, пульт дистанционного управления, дистанционное аудио дистанционное управление электрическими дверями, гаражные двери дистанционного управления, пульт дистанционного управления выдвижными дверями, дистанционные ворота прокатки, раздвижные двери
5. Продукты умного дома, занавески дистанционного управления, удаленный MP3, аудио
Pin-код функции:
1.ANT
2.GND
3.VDD
4. Данные
5. Данные
6.GND

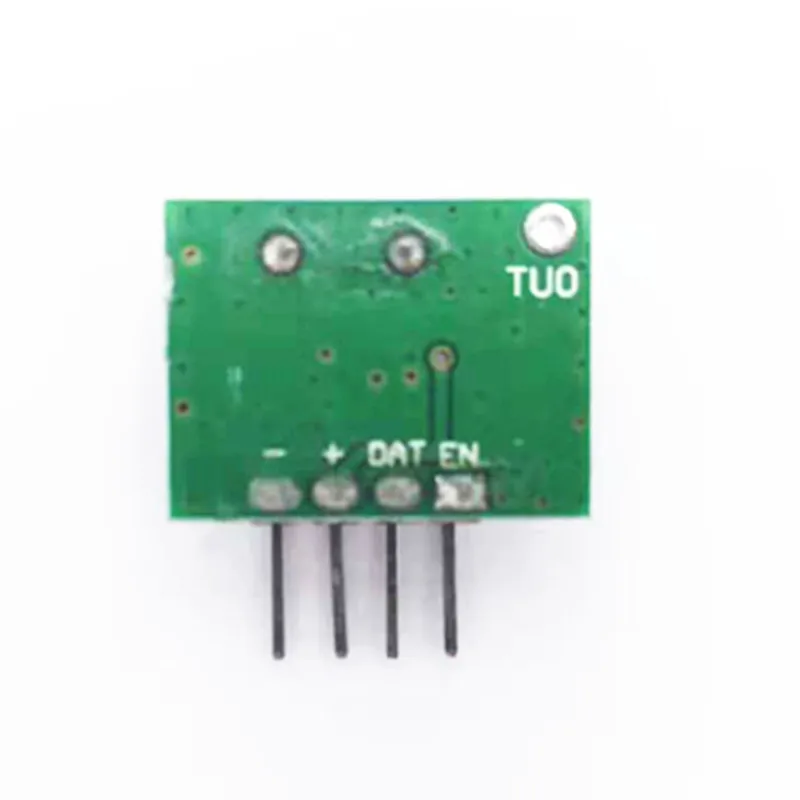

Определение PIN модуля передатчика:
DAT - Wave вход сигнала
Штырь внешней антенны. Выход радиочастотного сигнала, может напрямую подключаться к антенне.
RU-включить Pin. Но этот продукт EN pin подключен к источнику питания, нет функции
---Разъем питания. Заземляющий провод соединяет блок питания.
+-Pin питания. Потребляемая мощность
Выбор антенны Описание
Общее применение режим
Для общего режима применения антенна может непосредственно принять общие спецификации с рынка;
Подробная информация:
Ядро антенны диаметра проводника (включая оболочку антенны): 1,0 мм, (за исключением оболочки антенны): 0,5 мм;
Длина провода сварного конца: 17,5 мм, длина провода антенного терминала: 9,5 мм;
Диаметр намотки антенны (включая обшивку антенны):5 мм;
Число оборотов обмотки: 15 витков
В схематический Рисунок:
Специальный режим улучшения:
Общий режим приложения не может удовлетворить, если вам нужно более дальнее расстояние связи, поэтому специальный режим улучшения может получать более дальнее расстояние связи и конкретную информацию следующим образом:
433 МГц Антенна
Ядро антенны диаметра проводника (включая оболочку антенны): 1,0 мм; (за исключением оболочки антенны): 0,35 мм
Длина провода конца сварного шва: 12 мм
Диаметр намотки антенны (за исключением оболочки антенны): 3,0 мм;
Число оборотов обмотки: 26 витков; Длина обмотки: 36 мм
В схематический Рисунок:
