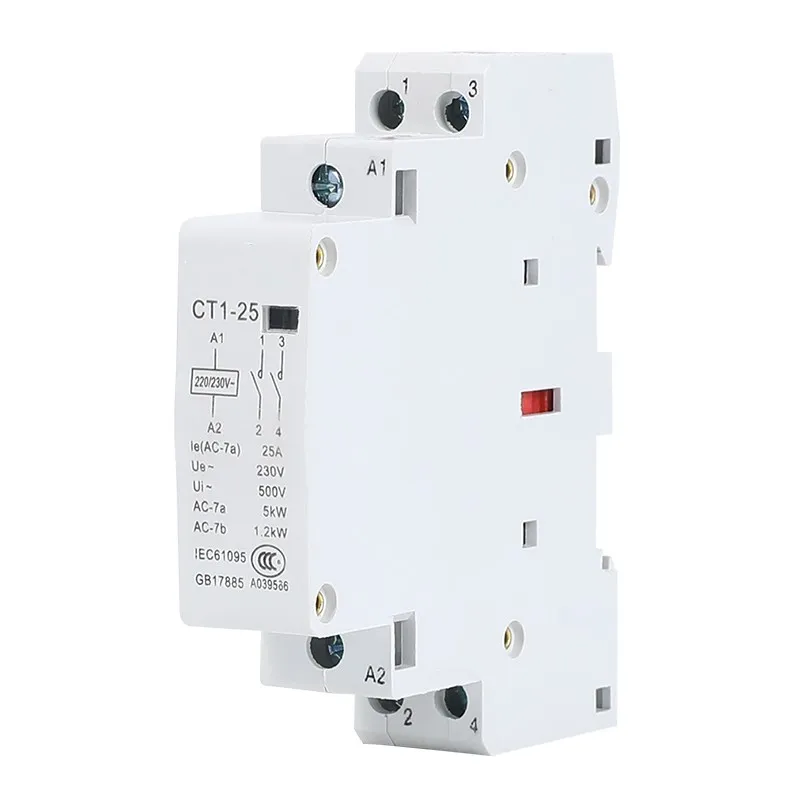

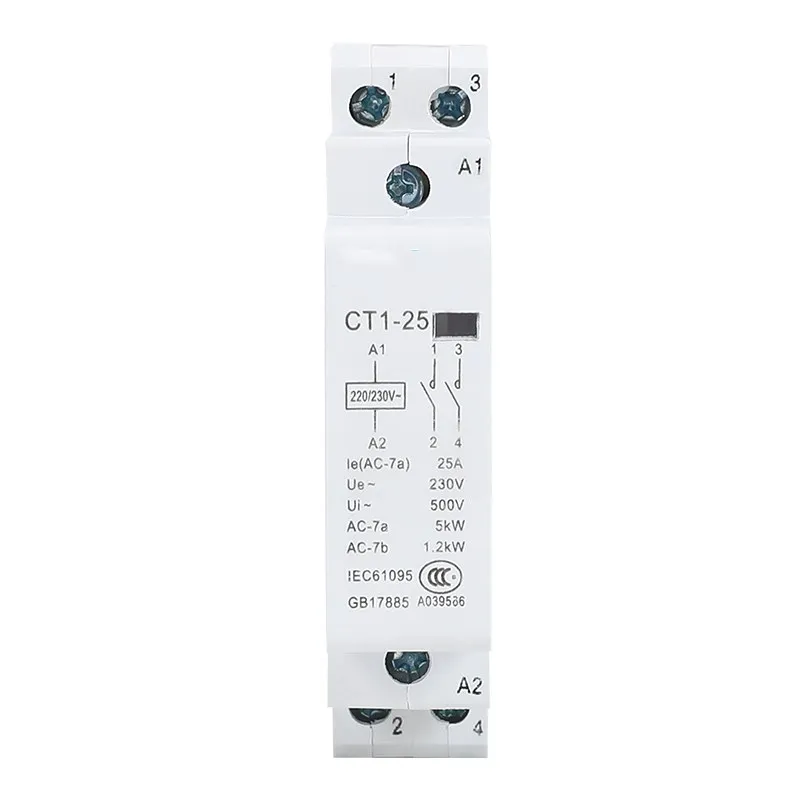

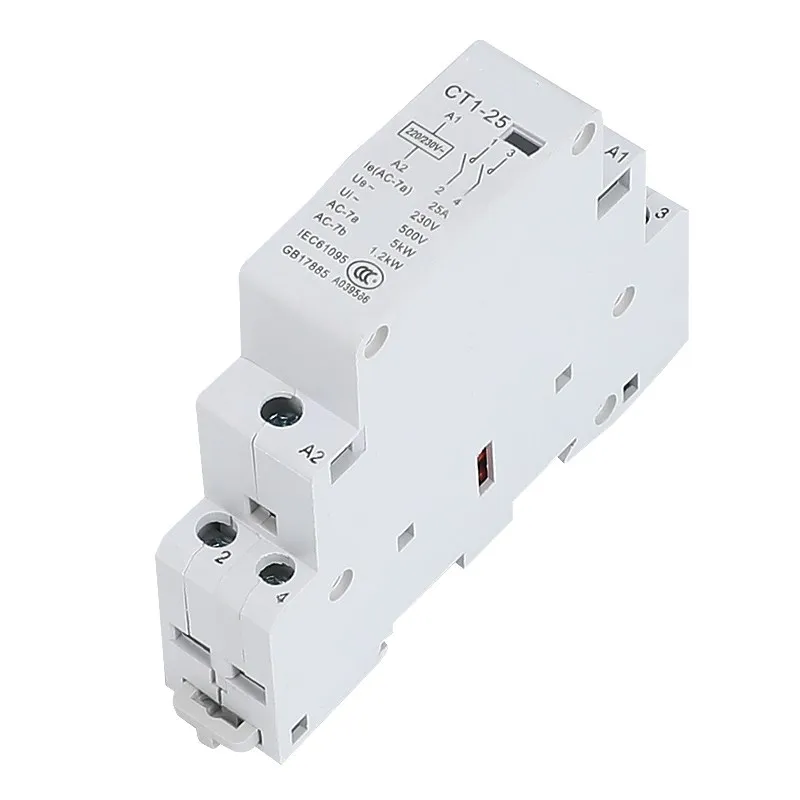

Бытовой модульный контактор переменного тока CT1-25, 2P, 25 А, 220 В, 230 В, 5060 Гц, 1 шт.

Супер качество отличное 2P 16A/20A/25A 220V/230V 50/60HZ din rail ac контактор для дома. Это 2P 230V 50/60HZ 2NO, 1NO 1NC, 2NC вы можете выбрать.

CT1Контактор переменного тока house hold в Основном предназначен для цепей переменного тока 50 Гц или 60 Гц с напряжением 230 В.Номинальное рабочее напряжение при AC-7a использовании, Номинальное рабочее напряжение до 230 В, Номинальный рабочий ток до 25 А, Номинальное рабочее напряжение при AC-7b использовании, номинальный ток до 10А. Использование при разрывной емкости ниже 6 ка цепи. Для дистанционного подключения или разрыва цепи.

Применение: для дома, квартиры, гостиницы, автоматического отключения или подключения питания.

Нормальные условия работы и установки:

1. Температура окружающей среды: от-5 °C до + 40 °C, средняя температура не более + 35 °C в течение 24 часов.

2. Высота: не более 2000 м.

3. Атмосферные условия: относительная влажность места установки должна быть не более 50% при максимальной температуре + 40 °C: при более низкой температуре допускается более высокая относительная влажность. Среднемесячная минимальная температура в самом влажном месяце не должна превышать + 25 °C и среднемесячная максимальная относительная влажность этого месяца не более 90%. Кроме того, следует учитывать росу на поверхности продуктов, вызванную изменением температуры.

4. Класс загрязнения: класс 2.

5. Условия установки: класс II.

Инструкция по применению

1. Проверьте, согласен ли контактор с объемом применения и рабочим состоянием перед установкой

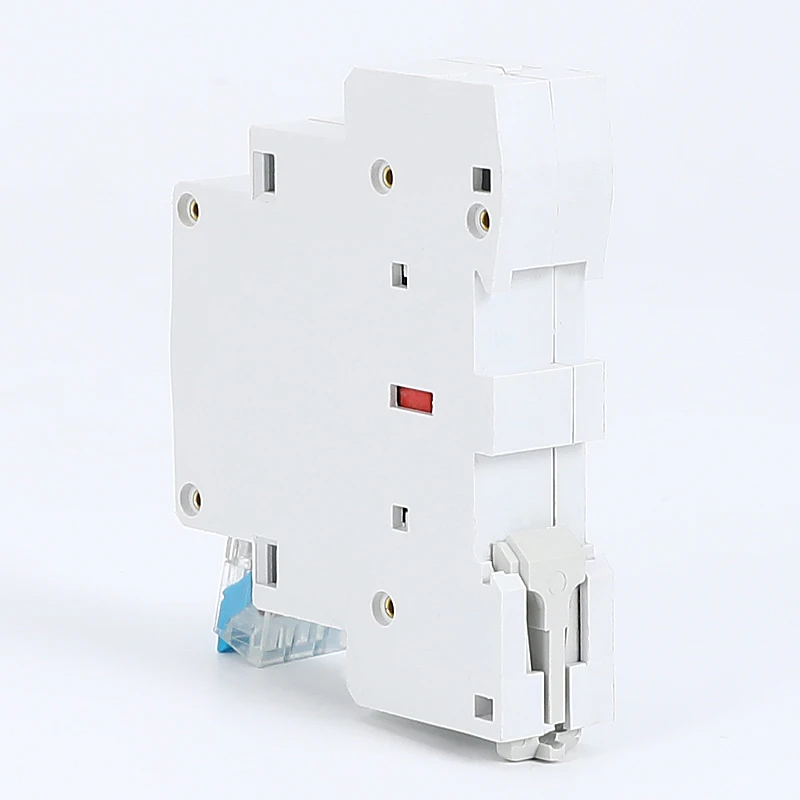

2. Во время установки потяните вниз компонент остановки движения и поставьте контактор на безопасную орбиту, затем Поднимите вверх компонент остановки движения, чтобы зафиксировать контактор на безопасной орбите, избегая ослабления и падения тянуть вниз компонент остановки движения, если вы хотите удалить контактор.

Внимание!

A). Убедитесь, что правильный режим подключения

B). Закрутите винт крепления во время соединения

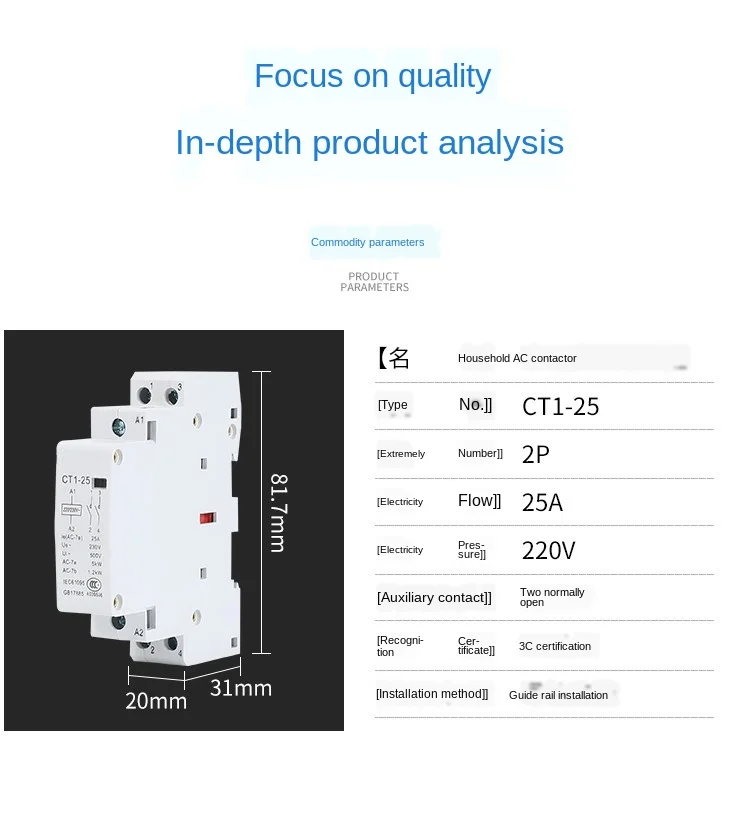

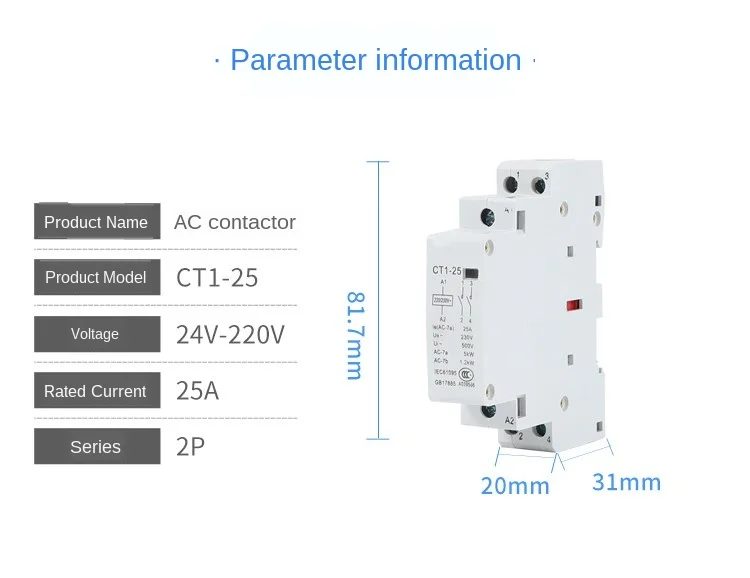

Основные технические данные Модель контактора TOCT1-16 2NO TOCT1-20 2NO TOCT1-25 2NO Номинальное изоляционное напряжение (Ui) в 500 500 500 Номинальное рабочее напряжение (Ue) в 230 230 230 Тепловой непрерывный ток(Ith) A 16 дюймов 20 25 Номинальный рабочий ток (т. Е.) AC-7a А 16 дюймов 20 25 AC-7b А 9 9 10 Номинальная рабочая мощность (Pe) AC-7a кВт 4 4 5,4 AC-7b а кВт 1,2 1,2 1,4 Время работы 10 тысяч 3 Рабочая частота AC-7a оборотов/час 1200 AC-7b оборотов/час 30 Возможность подключения и отключения AC-7a А 1,5ie AC-7b А 8Ie Выдерживаемый ток (ICW) 10S A 8Ie/AC-7b Соединительная проводка 1 провод мм2 1 -- 2,5 1 -- 2,5 1 -- 4 2 провода мм2 1 -- 2,5 1 -- 2,5 1 -- 4 Катушка Контрольное напряжение питания (США) AC V 220/230 Мощность катушки Вт 1,4
