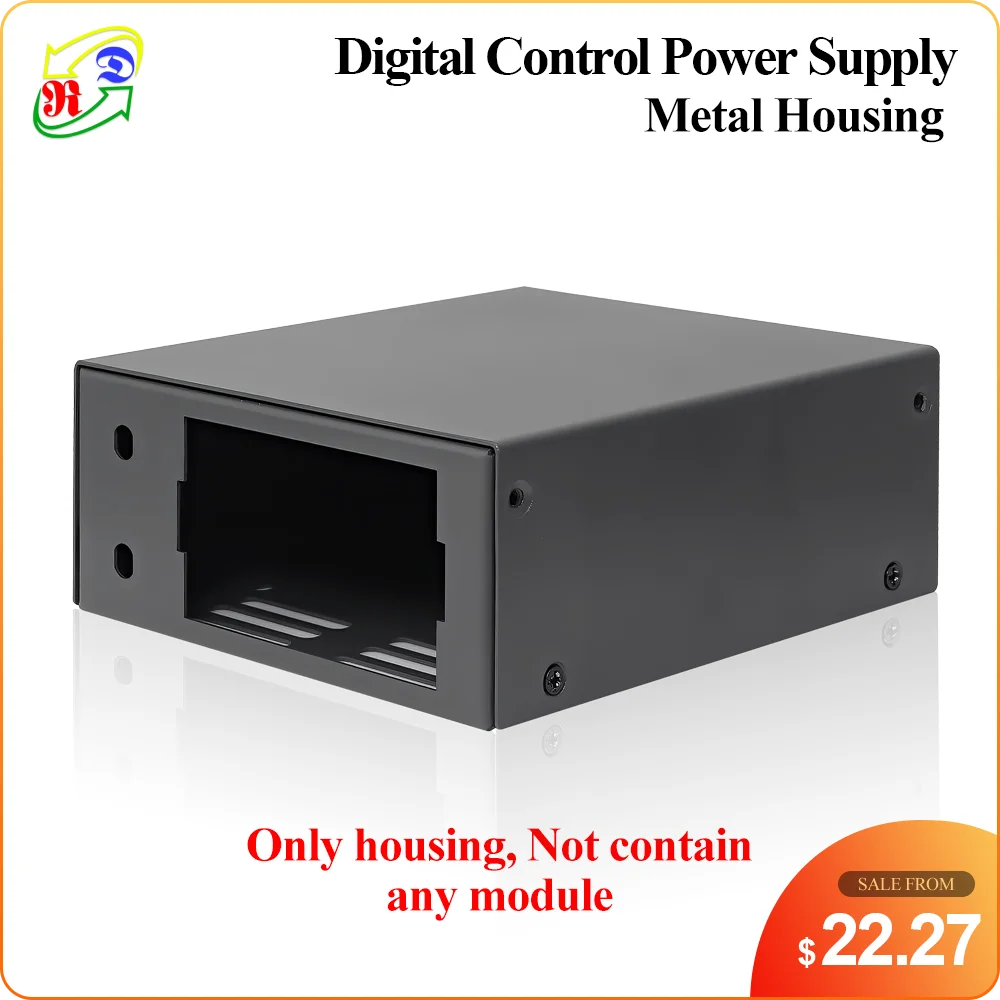

Блок питания RD DP и DPS, корпус для связи, корпус постоянного напряжения и тока, цифровое управление, понижающий преобразователь, только коробка

Техническая поддержка

16363955656717

Все наши продукты разработаны и произведены нами. Убедитесь, что качество, цена и обслуживание определенно доставят вам удовольствие!

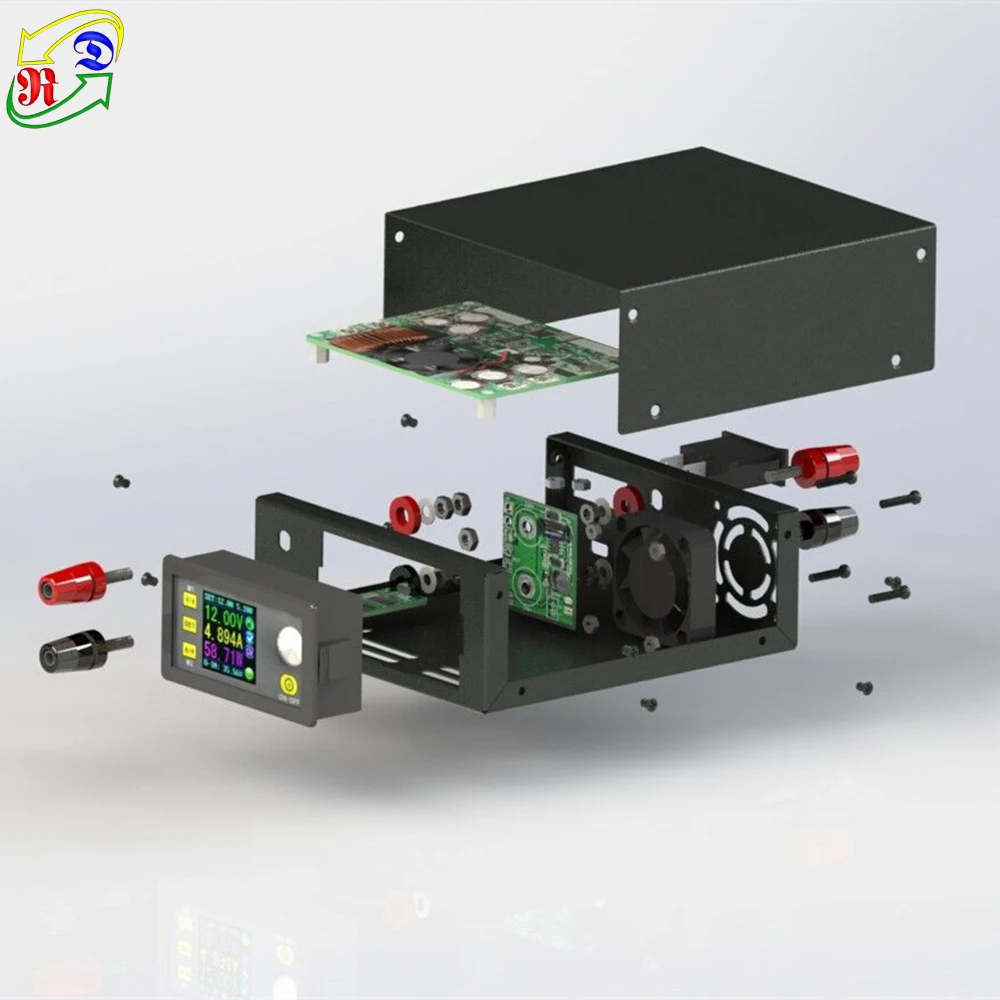

Инструкции по установке корпуса с цифровым управлением и источником питания

1. Два варианта:А. Выбор 1 "подходит для следующего режима цифрового управления источником питания: DPS3003,DPS3005-USB-BT, DPS5005-USB-BT, DP30V5A, DP50V5A,DP30V3A, DP20V2A ,DP50V2AB. Выбор 2 "подходит для следующего режима цифрового управления источником питания:DPS5015-USB-BT, DPS3012, DPH3205,DPS5020-USB-BT

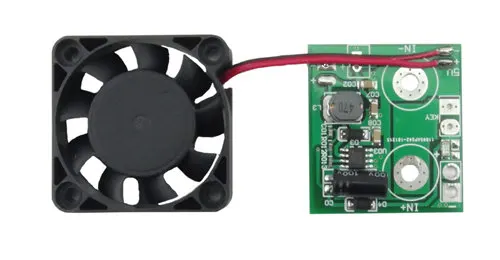

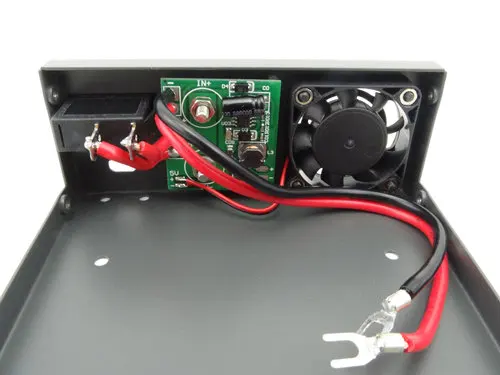

C,Все эти два варианта не подходят для DPS8005,Поскольку напряжение платы вентилятора составляет всего 60 в... вы можете использовать чехол, а не панель вентилятора

2. Загрузка инструкции по установке

A. Выбор 1 (подходит для без платы питания): https://www.mediafire.com/folder/ufldtr34ianii/communication_metal_houing_no_power_board

B. Выбор 2 (подходит для платы питания): https://www.mediafire.com/folder/rsbgws8grh6zo/communication_metal_houing_with_power_board

3. Видео по установке:Https://www.youtube.com/watch?v=ENZg4yTjhnY&t=2s

A. Установите видео на выбор C1:

A. https://www.youtube.com/watch?v=ENZg4yTjhnY

Б.Установите видео на выбор C2:

A. https://www.youtube.com/watch?v=NtQNmDyo5pI

B. https://www.youtube.com/watch?v=n0Ke4Yf7CTg

C. https://www.youtube.com/watch?v=jwQCqnM4UgY

D. https://www.youtube.com/watch?v=SELUrhyQudg

C.Установите изделие на выбор C2:

A. https://mysku.ru/blog/aliexpress/64131.html

B. https://mysku.ru/blog/aliexpress/67722.html

C. https://mysku.ru/blog/aliexpress/66223.html

4. Примечание:

A, на этой странице продается только корпус, без блока питания, модуля. Если вы хотите купить модуль питания, пожалуйста, нажмите чат.

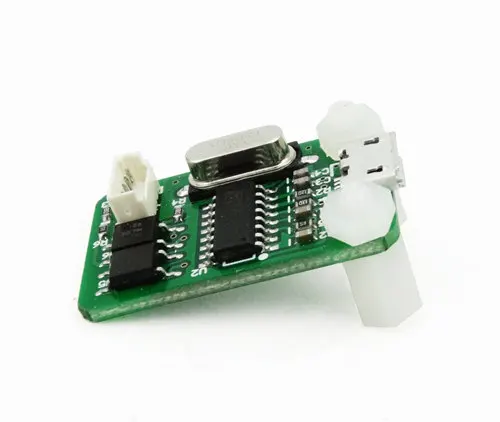

B, имеется интерфейс связи на корпусе, вы можете использовать его для версии связи.

5. Аналогичный продукт:

A, металлическая ссылка на корпус коммуникационной версии:Https://www.aliexpress.com/store/product/RD-DP-and-DPS-Power-Supply-communiaction-housing-Constant-Voltage-current-casing-digital-control-buck-converter/923042_1000004752402.html

B, без связи версия корпуса из алюминиевого сплава:Https://www.aliexpress.com/store/product/RD-DPS5015-DPS3012-DPH3205-Power-Supply-housing-Constant-Voltage-current-casing-digital-control-buck-Voltage-converter/923042_32794029335.html

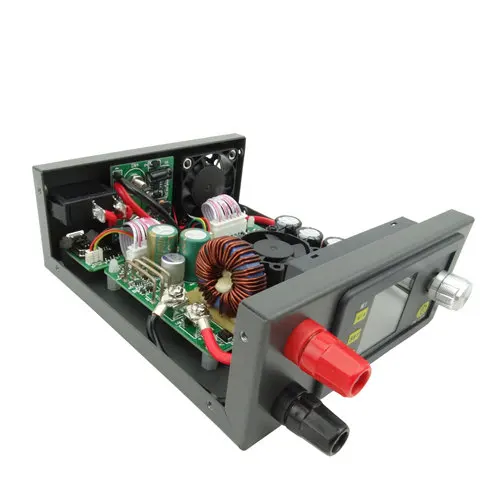

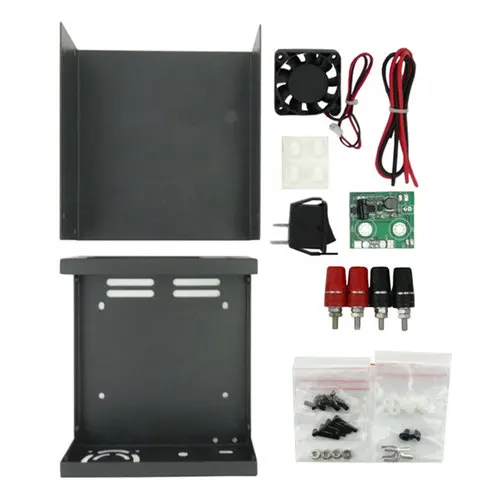

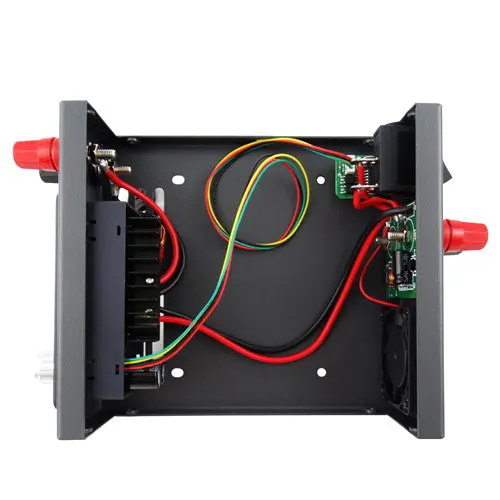

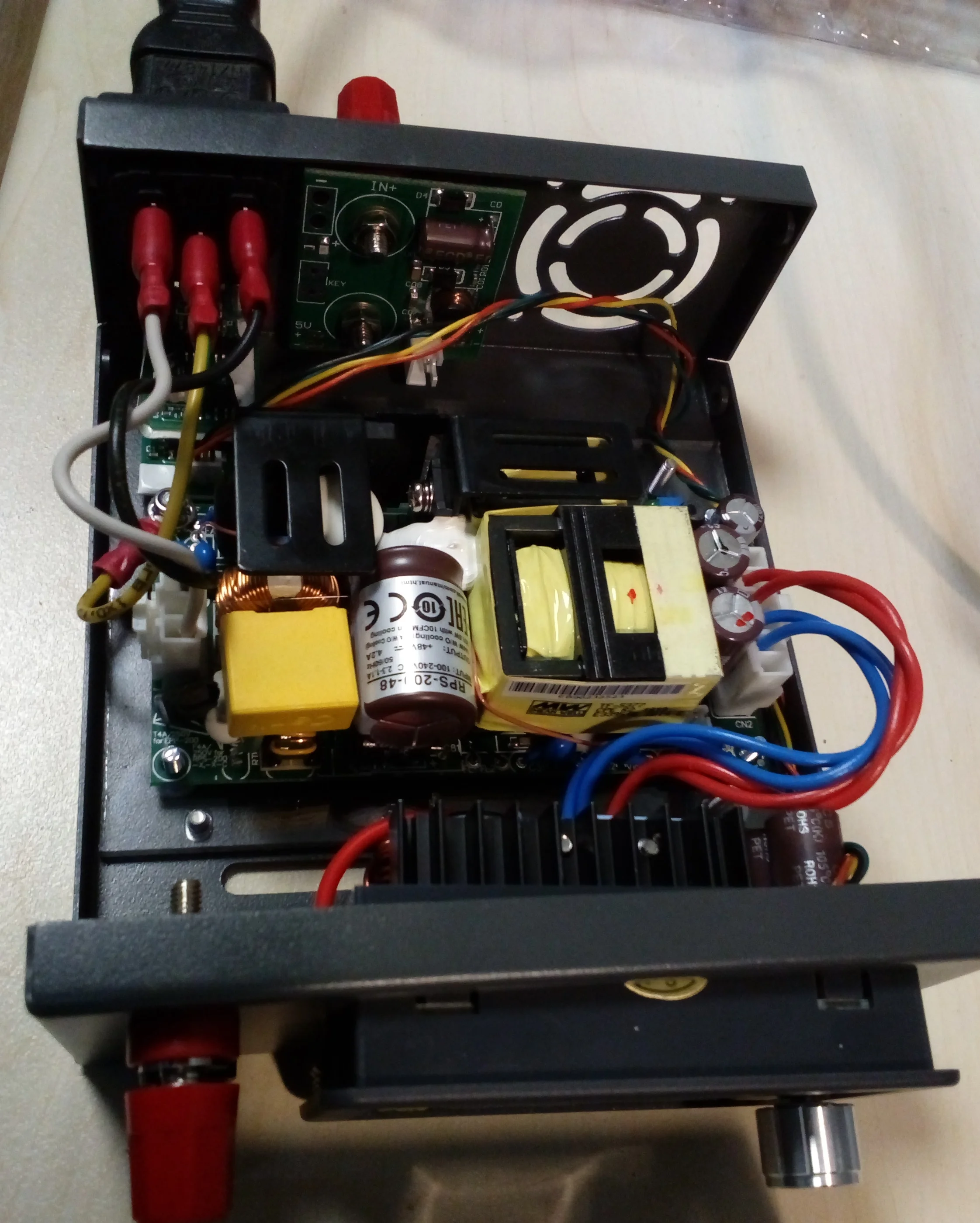

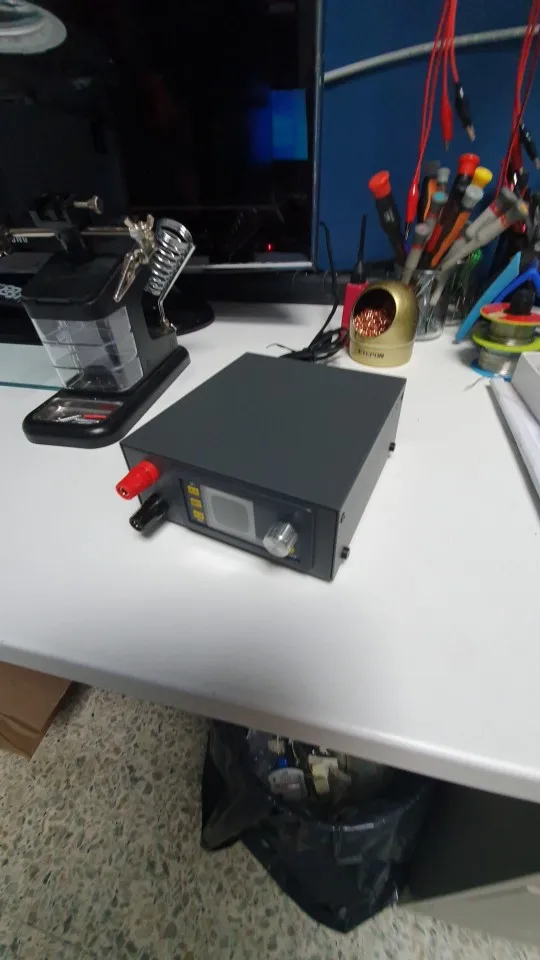

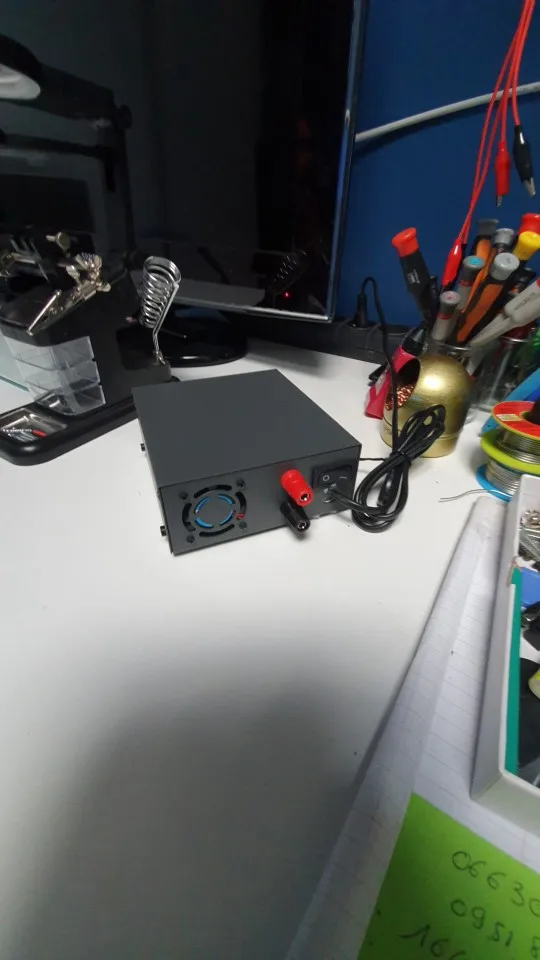

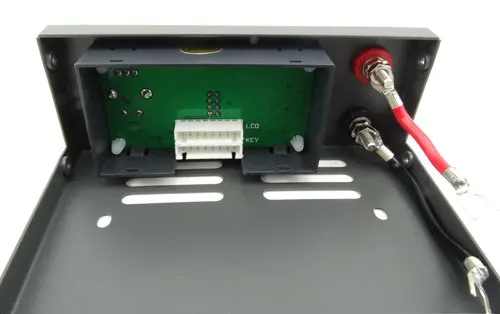

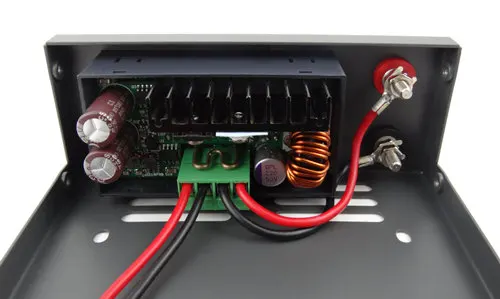

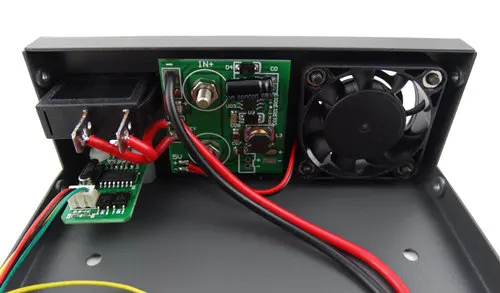

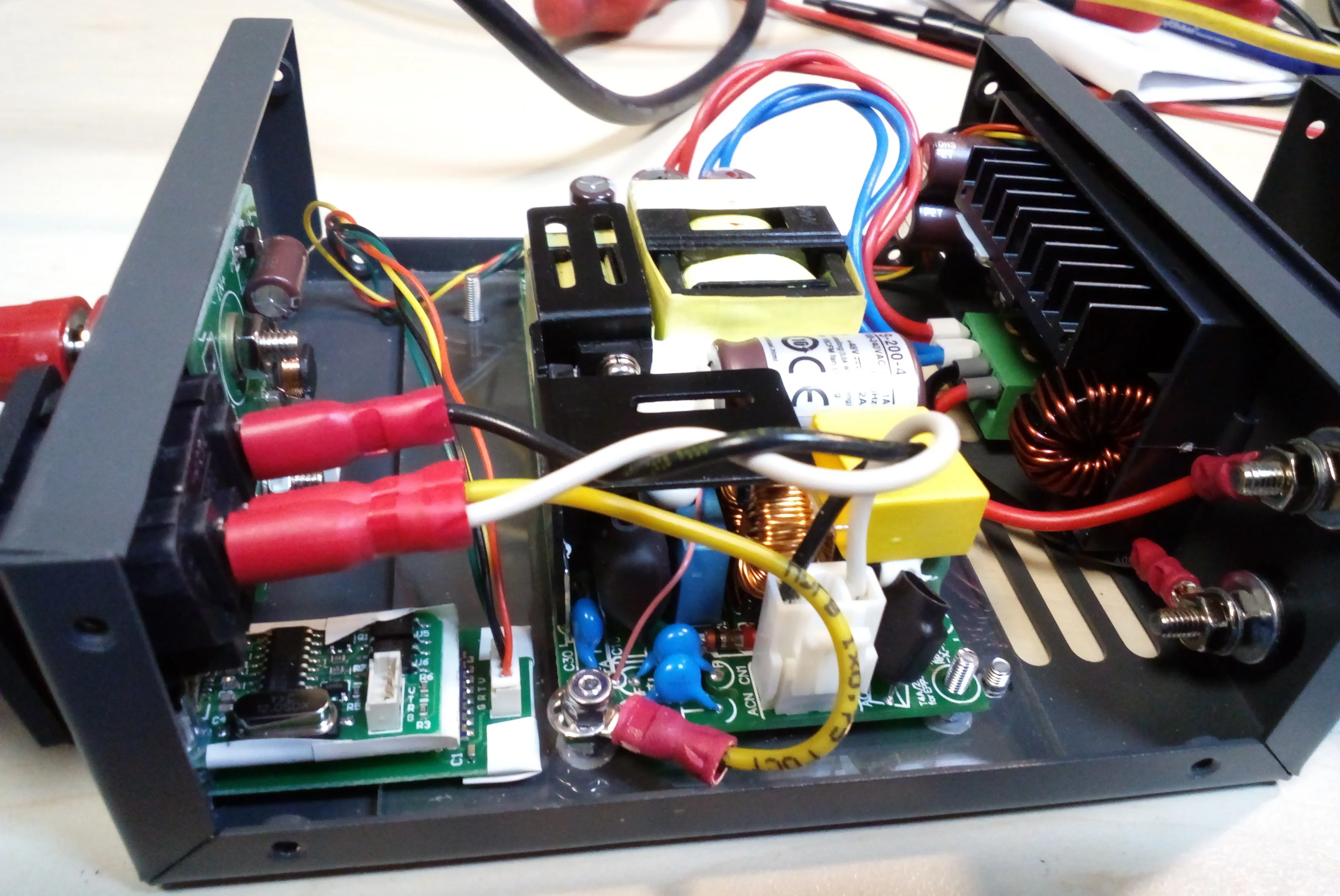

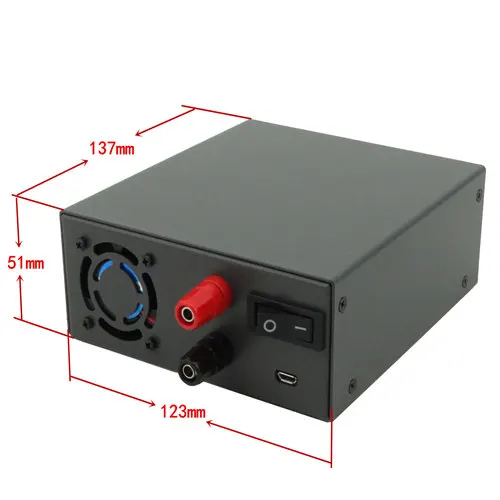

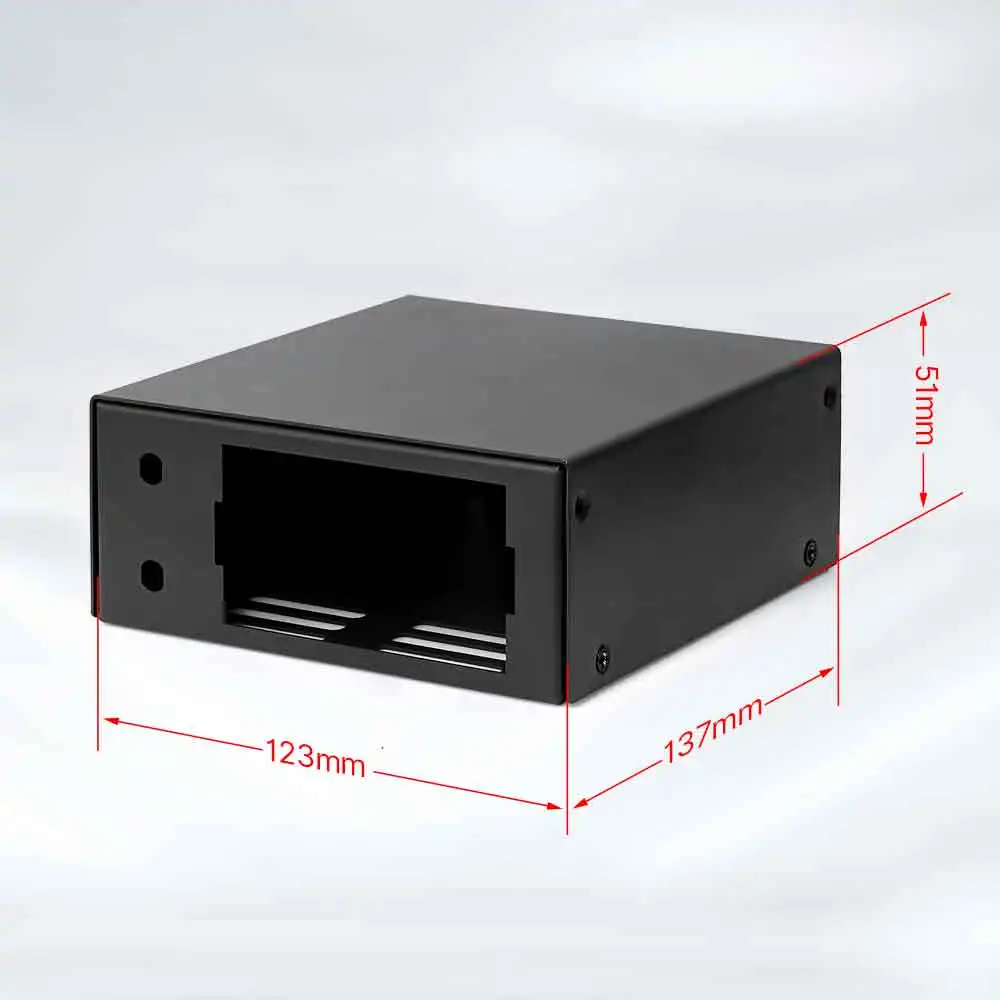

5. Изображение продукта:

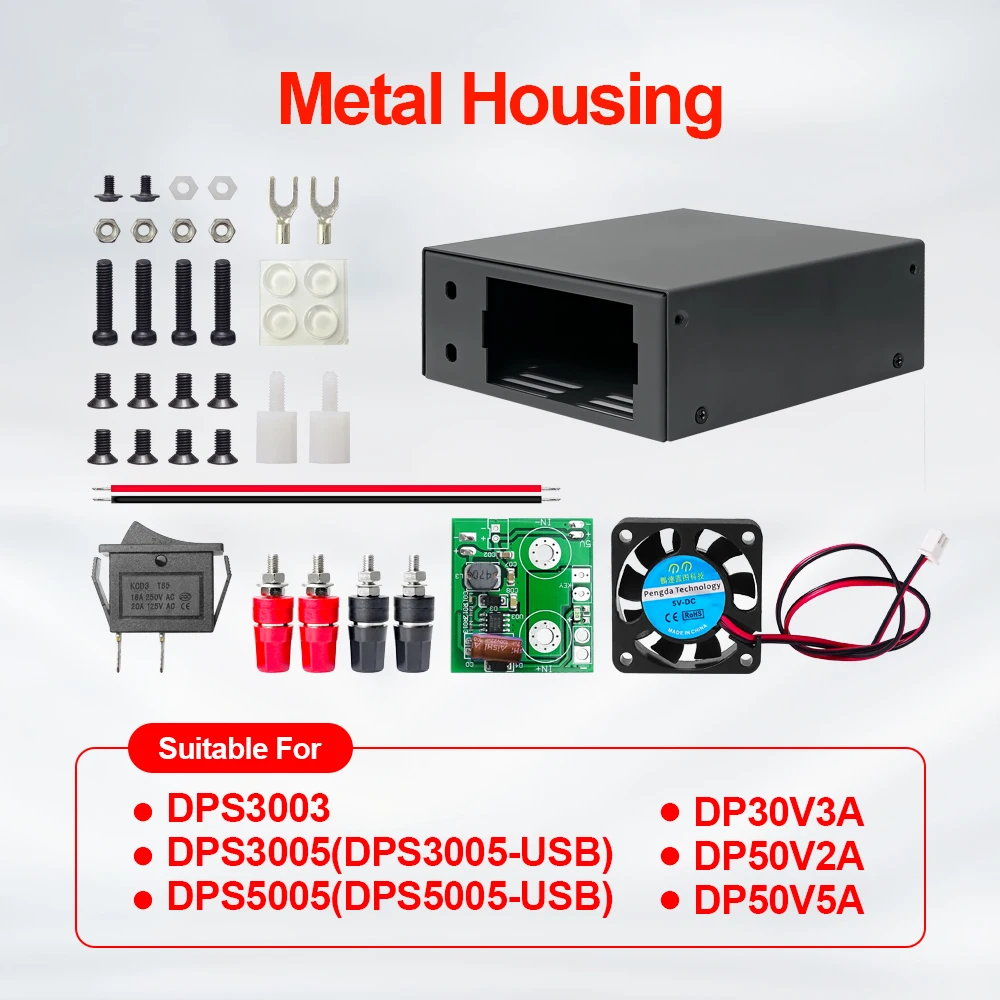

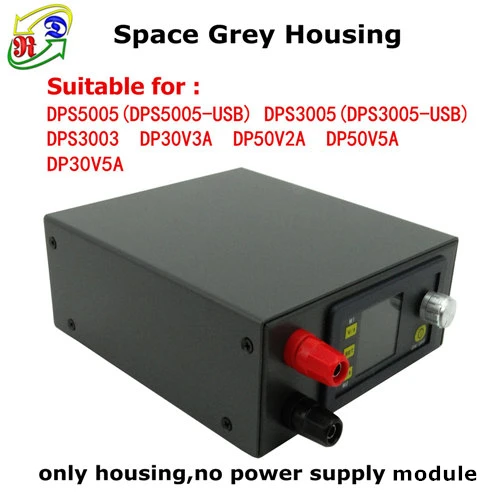

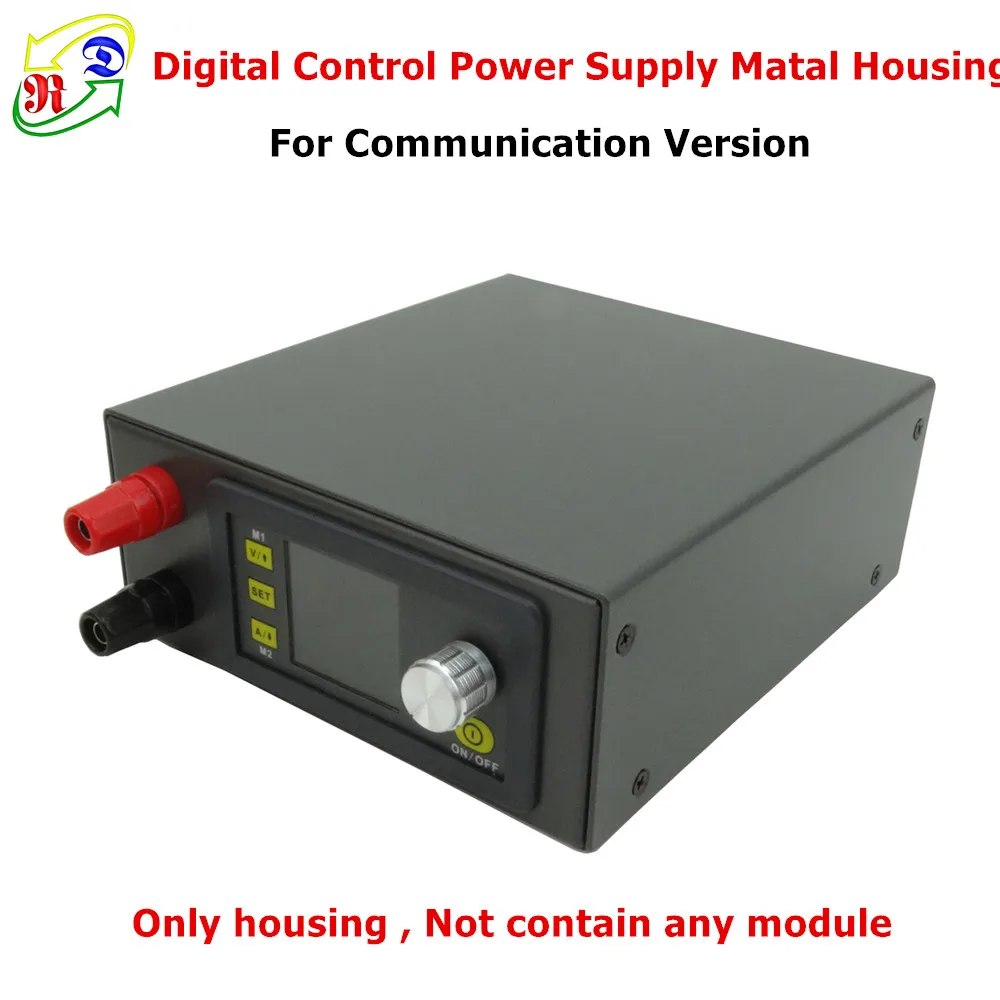

Корпус для DPS3003, DPS3005-USB-BT, DPS5005-USB-BT, DP30V3A, DP30V5A, DP50V5A

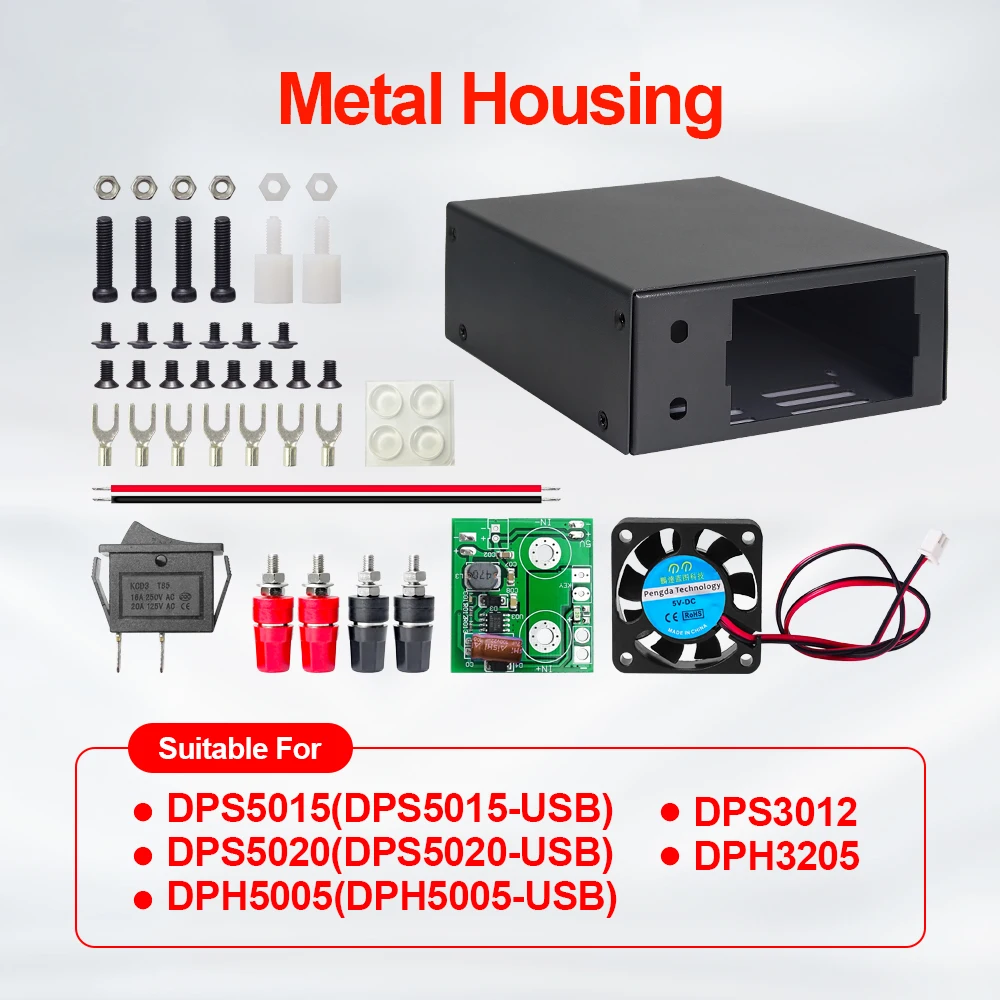

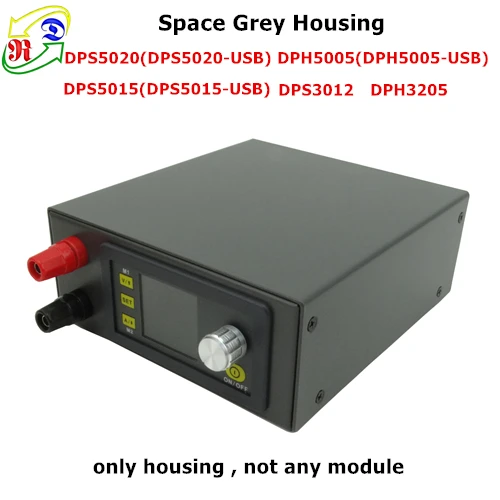

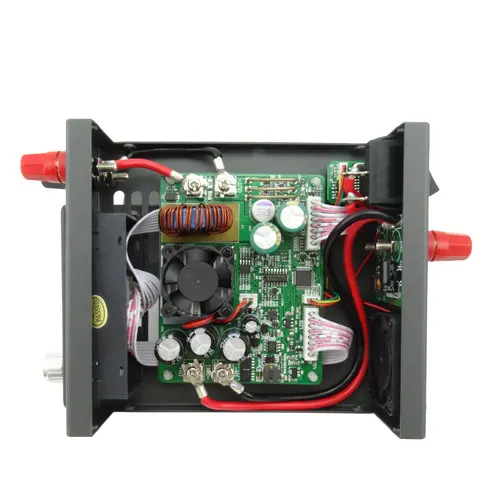

Корпус для DPS5020-USB-BT DPS5015-USB-BT, DPS3012, DP3205

Корреляционная Таблица серии DP(DP50V5A и DP30V5A (простая светодиодный ная версия DP30V5AL));Серия DPS(DPS3003,DPS3005,DPS5005,DPS3012,DPS5015,DPS5020),Версия связи DPS(DPS3005-C ,DPS5005-C,DPS5015-C,DPS5020-C), DPH3205ИDPH5005.

Если вы хотите увидеть DP50V5A, нажмите сюдаHttp://www.aliexpress.com/store/product/RD-DP50V5A-Constant-Voltage-current-Step-down-Programmable-Power-Supply-module-buck-Voltage-converter-color-LCD/923042_32596330856.html

Если вы хотите увидеть DP30V5A, нажмите сюдаHttp://www.aliexpress.com/store/product/RD-DP50V5A-Constant-Voltage-current-Step-down-Programmable-Power-Supply-module-buck-Voltage-converter-color-LCD/923042_32613371214.html

Если вы хотите увидеть DP30V5A-L, нажмите сюдаHttp://www.aliexpress.com/store/product/RD-DP30V5AL-Constant-Voltage-current-Step-down-Programmable-Power-Supply-module-buck-Voltage-converter-regulator-LED/923042_32639806678.html?spm=2114.12010108.1000023.37.cIuON5

Если вы хотите увидеть DPS3003, нажмите сюдаHttp://www.aliexpress.com/store/product/RD-DPS3003-Constant-Voltage-current-Step-down-Programmable-Power-Supply-module-buck-Voltage-converter-color-LCD/923042_32685187020.html

Если вы хотите увидеть DPS3005, нажмите на этоHttp://www.aliexpress.com/item/RD-DPS3005-Constant-Voltage-current-Step-down-Programmable-Power-Supply-module-buck-Voltage-converter-color-LCD/32684316119.html

Если вы хотите увидеть DPS5005, нажмите сюдаHttp://www.aliexpress.com/item/RD-DPS5005-Constant-Voltage-current-Step-down-Programmable-Power-Supply-module-buck-Voltage-converter-color-LCD/32684324154.html

Если вы хотите увидеть DPS3012, нажмите на этоHttp://www.aliexpress.com/item/RD-DPS3012-Constant-Voltage-current-Step-down-Programmable-Power-Supply-module-buck-Voltage-converter-color-LCD/32685179404.html

Если вы хотите увидеть DPS5015, нажмите сюдаHttp://www.aliexpress.com/store/product/RD-DPS5015-Constant-Voltage-current-Step-down-Programmable-digital-Power-Supply-buck-Voltage-converter-color-LCD/923042_32702714880.html

Если вы хотите увидеть DPS5020, нажмите сюдаHttps://www.aliexpress.com/store/product/RD-DPS5020-Constant-Voltage-current-Step-down-communication-digital-Power-Supply-buck-Voltage-converter-LCD-voltmeter/923042_32821185351.html?spm=2114.12010612.0.0.zD8BtI

Если вы хотите увидеть DPH3205, нажмите сюдаHttps://www.aliexpress.com/store/product/RD-DPH32305-Constant-Voltage-current-Buck-boost-Programmable-digital-Power-Supply-buck-Voltage-converter-color-LCD/923042_32762131242.html?spm=2114.8147860.0.0.pjfOUO

Если вы хотите увидеть связь DPS3005, нажмите сюдаHttps://www.aliexpress.com/store/product/RD-DPS3005-Communication-Function-Constant-Voltage-current-Step-down-Power-Supply-module-buck-Voltage-converter-LCD/923042_1000004279003.html?spm=2114.12010612.0.0.8bXpmd

Если вы хотите увидеть связь DPS5005, нажмите сюдаHttps://www.aliexpress.com/store/product/RD-DPS5005-Communication-Function-Constant-Voltage-current-Step-down-Power-Supply-module-buck-Voltage-converter-LCD/923042_1000004290003.html?spm=2114.12010612.0.0.jkcNhL

Если вы хотите увидеть связь DPS5020, нажмите сюдаHttps://www.aliexpress.com/store/product/RD-DPS5020-Constant-Voltage-current-Step-down-communication-digital-Power-Supply-buck-Voltage-converter-LCD-voltmeter/923042_32821185351.html?spm=2114.12010612.0.0.zD8BtI

Если вы хотите увидеть связь DPH5005, нажмитеЭтоHttps://www.aliexpress.com/store/product/RD-DPH5005-Buck-boost-converter-Constant-Voltage-current-Programmable-digital-control-Power-Supply-color-LCD-voltmeter/923042_32840324731.html?spm=2114.12010612.0.0.287bd1583UgSwA

Если вы хотите увидеть связь DPS8005, нажмите сюдаHttps://www.aliexpress.com/store/product/RD-DPS8005-programmable-constant-voltage-current-Step-down-power-supply-module-Voltmeter-Ammeter-buck-converter-80V/923042_32849962454.html?spm=2114.12010612.0.0.6ad068e0JgtkDL

DPS3005

DPS5005

DPS5015

DPS5020

DPH5005

DPS8005

DP50V5A

DP30V5A

DPS3003

DPS3012

DPH3205

DPS3005

DPS3005-USB

DPS3005-USB-BT

DPS5005

DPS5005-USB

DPS5005-USB-BT

DPS5015

DPS5015-USB

DPS5015-USB-BT

DPS5020

DPS5020-USB

DPS5020-USB-BT

DPH5005

DPH5005-USB

DPH5005-USB-BT

DPS8005

DPS8005-USB

DPS8005-USB-BT


Разница между DP,DPS и DPH

1. Серия DPS имеет обновленную версию. Панель другая. В серии DPS мы меняем M1/✮и M2/↓ на V/✮и A/↓. Вы можете нажать эти кнопки

Установите быстрое напряжение и ток. Мы добавляем новую функцию «установить начальный или закрытый выход по умолчанию»

Другие не меняются.

2. Все эти источники питания могут заряжать аккумулятор напрямую, не требуется внешний диод. При зарядке аккумулятора не подключайте полярность аккумулятора

Обратно, в противном случае, силовые части будут запутываться.

Найдите разницу между DPS и DP смотрите это видео https://www.youtube.com/watch?v=ptt931rrXo8

3. Источник питания DP и источник питания DPS представляют собой понижающий преобразователь. Но DPH3205 и DPH5005-это бак-буст (понижающий и

Повышающий) конвертер.

4. У DPS3005, DPS5005 DPS5015, DPS5020, DPH5005 и DPS8005 есть коммуникационная версия. Вы можете подключить ПК и Использовать верхний компьютер

Функция связи

Нет

Нет

Нет

Нет

Нет

Да

Да

Да

Да

Да

Да

Рабочий режим

Бак-режим

Бак-режим

Бак-режим

Бак-режим

Режим Buck-Boost

Бак-режим

Бак-режим

Бак-режим

Бак-режим

Режим Buck-Boost

Бак-режим

Входное напряжение

6-55 в

6-40 в

6-40 в

6-40 в

6-40 в

6-40 в

6-55 в

6-60 в

6-60 в

6-50 в

10-90 в

Выходное напряжение

0-50,00 в

0,00-32,00 в

0,00-32,00 в

0,00-32,00 в

0-32,00 в

0,00-32,00 в

0,00-50,00 в

0,00-50,00 в

0-50,00 в

0-50,00 в

0-80,00 в

Выходной ток

0-5.000A

0-5.000A

0-3.000A

0-12.00A

0-5.000A

0-5.000A

0-5.000A

0-15.00A

0-20.00A

0-5.000A

0-5.100A

Выходная мощность

0-250 Вт

0,00-160,0 Вт

0-96 Вт

0-384 Вт

0-160 Вт

0-160 Вт

0-250 Вт

0-750 Вт

0-999,9 Вт

0-250 Вт

0-408 Вт

Разрешение напряжения

0,01 в

0,01 в

0,01 в

0,01 в

0,01 в

0,01 в

0,01 в

0,01 в

0,01 в

0,01 в

0,01 в

Текущее разрешение

0,001a

0,001a

0,001a

0,01a

0,001a

0,001a

0,001a

0,01a

0,01a

0,001a

0,001a

Размер изделия

79*34*48 мм

79*34*48 мм

79*43*48 мм

79*43*38 мм (дисплей)

93*71*41 (мощность)

79*43*38 мм (дисплей)

93*71*42 (мощность)

79*43*48 мм

79*43*48 мм

79*43*38 мм (дисплей)

93*71*41 (мощность)

79*43*38 мм (дисплей)

93*71*41 (мощность)

79*43*38 мм

(Дисплей)

93*72*42

(Мощность)

79*43*54 мм

Экран

Цветной ЖК

Цветной ЖК

Цветной ЖК

Цветной ЖК

Цветной ЖК

Цветной ЖК

Цветной ЖК

Цветной ЖК

Цветной ЖК

Цветной ЖК

Цветной ЖК

Вентилятор

Нет (не нужно)

Нет (не нужно)

Нет (не нужно)

Да

Да

Нет (не нужно)

Нет (не нужно)

Да

Да

Да

Нет

Зарядка аккумулятора

Да

Да

Да

Да

Да

Да

Да

Да

Да

Да

Да

Функция

Предустановленное выходное напряжение/ток (в двух местах заданной кнопкой)

Предустановленное значение защиты

6 значков состояния работы

Замок для ключей

Настройка данных и сохранение указанной группы данных

Хранить ярлык значение хранилища

Точный ярлык M1 или M2 или указанная Группа данных

Регулировка яркости ЖК-дисплея

Открыть или закрыть выход

10 групп данных

Предустановленное выходное напряжение/ток (в двух местах: V, кнопка и кнопка SET)

Предустановленное значение защиты

6 значков состояния работы

Замок для ключей

Настройка данных и сохранение указанной группы данных

Хранить ярлык значение хранилища

Точный ярлык M1 или M2 или указанная Группа данных

Регулировка яркости ЖК-дисплея

Открыть или закрыть выход

10 групп данных

Установка вывода открытия или закрытия загрузки по умолчанию
