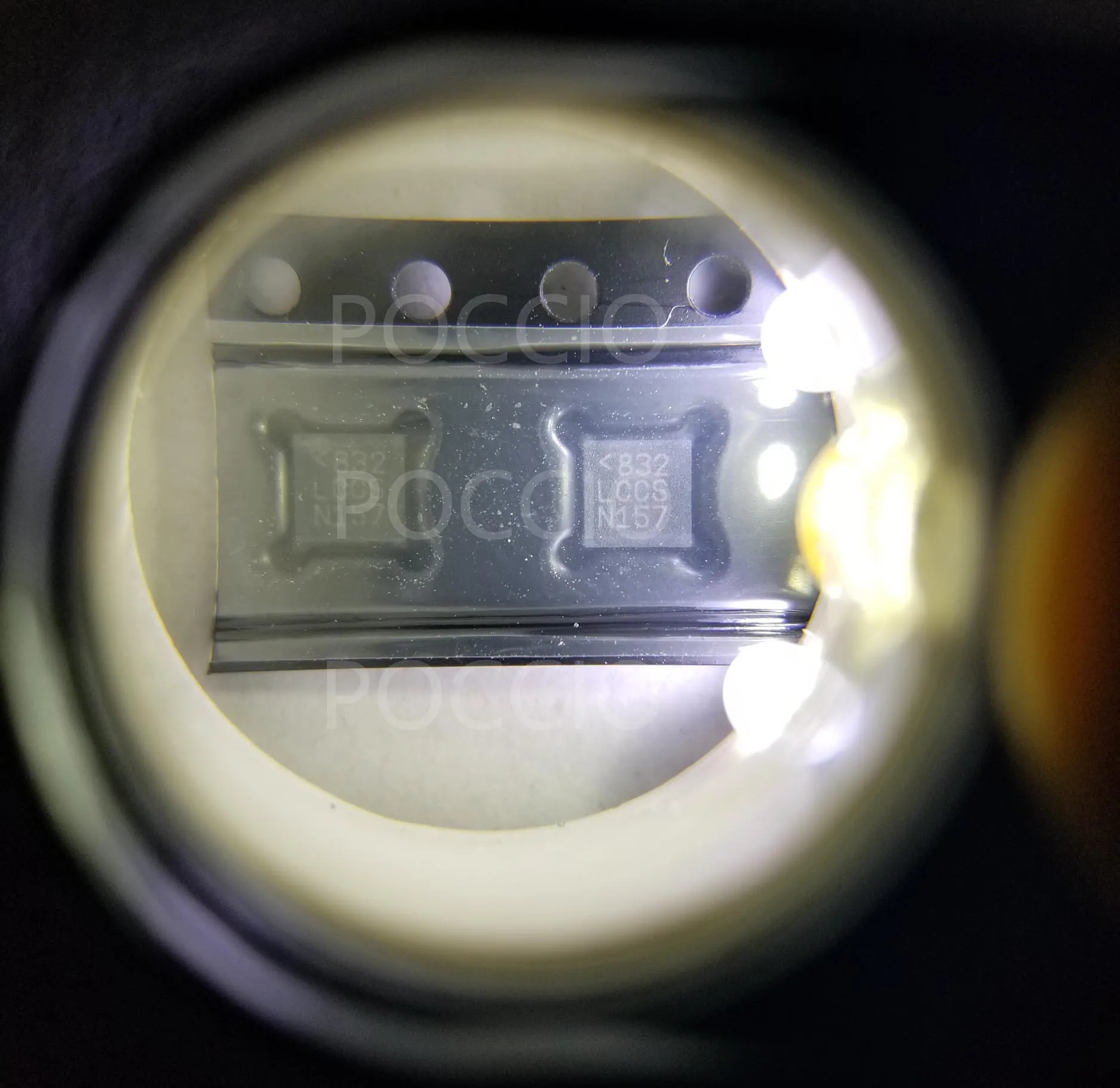

LTC6400 LTC6400CUD-20 LTC6400IUD-20-1,8 ГГц, низкий уровень шума, дифференциальный ADC драйвер для 300 МГц IF

Добро пожаловать в паччо Электроника

Малошумный дифференциальный ADC-драйвер LTC6400 LTC6400CUD-20 LTC6400IUD-20-1,8 ГГц с низким уровнем искажений для 300 МГц IF

Особенности и преимущества

Полоса пропускания 1,8 ГГц-3 дБ Фиксированное усиление 10 в/в (20 дБ) -94dBc IMD3 на частоте 70 МГц (эквивалент OIP3 = 51 дБм) -65dBc IMD3 на частоте 300 МГц (эквивалент OIP3 = 36.5dBm) 1nV/& radic;Hz внутренний Op Amp шум 2.1nV/& radic; Гц общий входной шум Шум 6,2 дБ Дифференциальные входы и выходы Входное сопротивление 200 Ом Напряжение питания от 2,85 в до 3,5 в Ток питания 90 мА (270 МВт) Выходное напряжение общего режима от 1 В до 1,6 в, регулируемое Работа с постоянным или переменным током Макс. Поворот дифференциального выхода 4.4VP-P Маленький 16-свинцовый 3 мм × 3 мм × 0,75 мм QFN посылка

Сведения о товаре

LTC6400-20-это высокоскоростной дифференциальный усилитель, предназначенный для обработки сигналов от постоянного тока до 300 МГц. Деталь была специально разработана для подачи 12-, 14-и 16-битных ADCs с низким уровнем шума и низким уровнем искажений, но также может использоваться в качестве широкополосного блока общего назначения.

LTC6400-20 прост в использовании, с минимальной опорной схемой. Выходное напряжение общего режима устанавливается с помощью внешнего контакта, независимого от входов, что исключает необходимость в трансформаторах или конденсаторах переменного тока во многих применениях. Коэффициент усиления внутренне зафиксирован на 20 дБ (10 в/в).

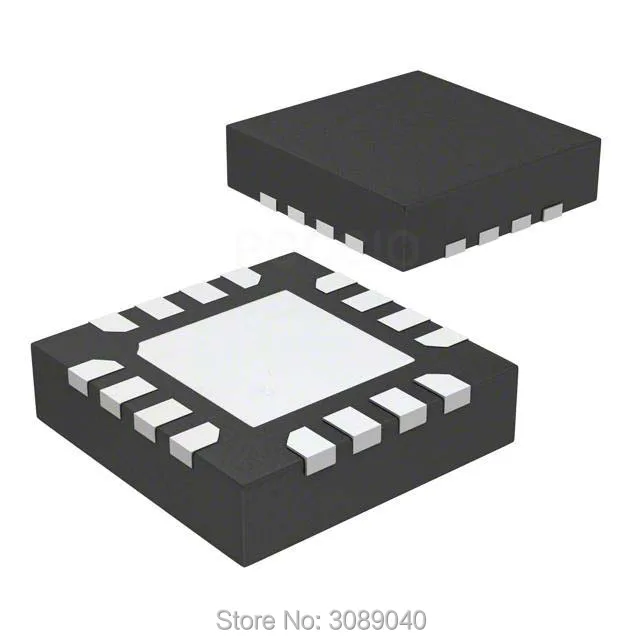

На LTC6400-20 экономит место и мощность по сравнению с альтернативными решениями, использующими блоки и трансформаторы с коэффициентом усиления. LTC6400-20 упакован в компактный 16-проводной 3 мм × 3 мм QFN пакет и работает в диапазоне температур от-40 °C до 85 °C.

Приложения

Дифференциальный драйвер ADC Дифференциальный драйвер/приемник Одностороннее в дифференциальное преобразование Если приемники выборки Межфазный фильтр пилы
