Differential LTC6405IMS8E ltltc6405-2,7 GHz, 5V, низкий уровень шума, вход Rail-to-Rail дифференциальный усилитель
Особенности и преимущества
Низкий уровень шума: 1.6nV/√гц РТИ
Низкая мощность: 18 мА при 5 В
Низкое Искажение (HD2/HD3):
-82dBc/-65dBc при 50 МГц, 2VP-P
-97dBc/-91dBc при 25 МГц, 2VP-P
Дифференциальный вход от рельса до рельса
Диапазон напряжения питания от 4,5 в до 5,25 в
Полностью дифференциальный вход и выход
Регулируемый выход общий режим напряжения
Полоса пропускания 800 МГц-3 дБ с AV = 1
Коэффициент усиления-пропускная способность продукта: 2,7 ГГц
Низкая мощность отключения

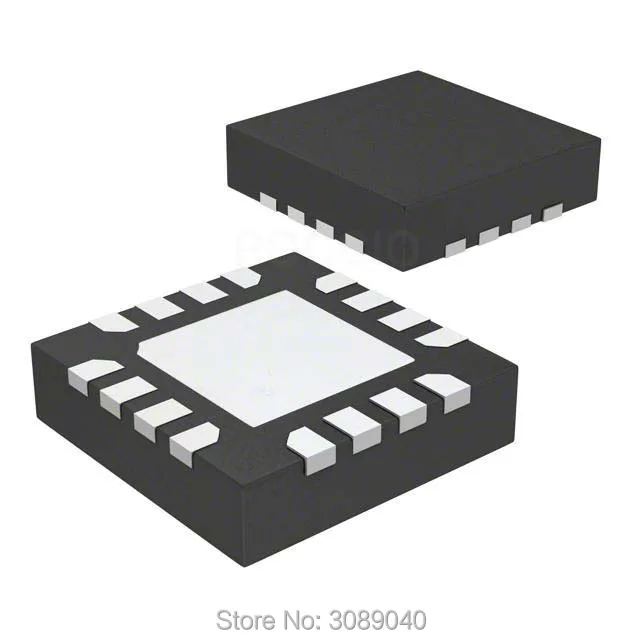

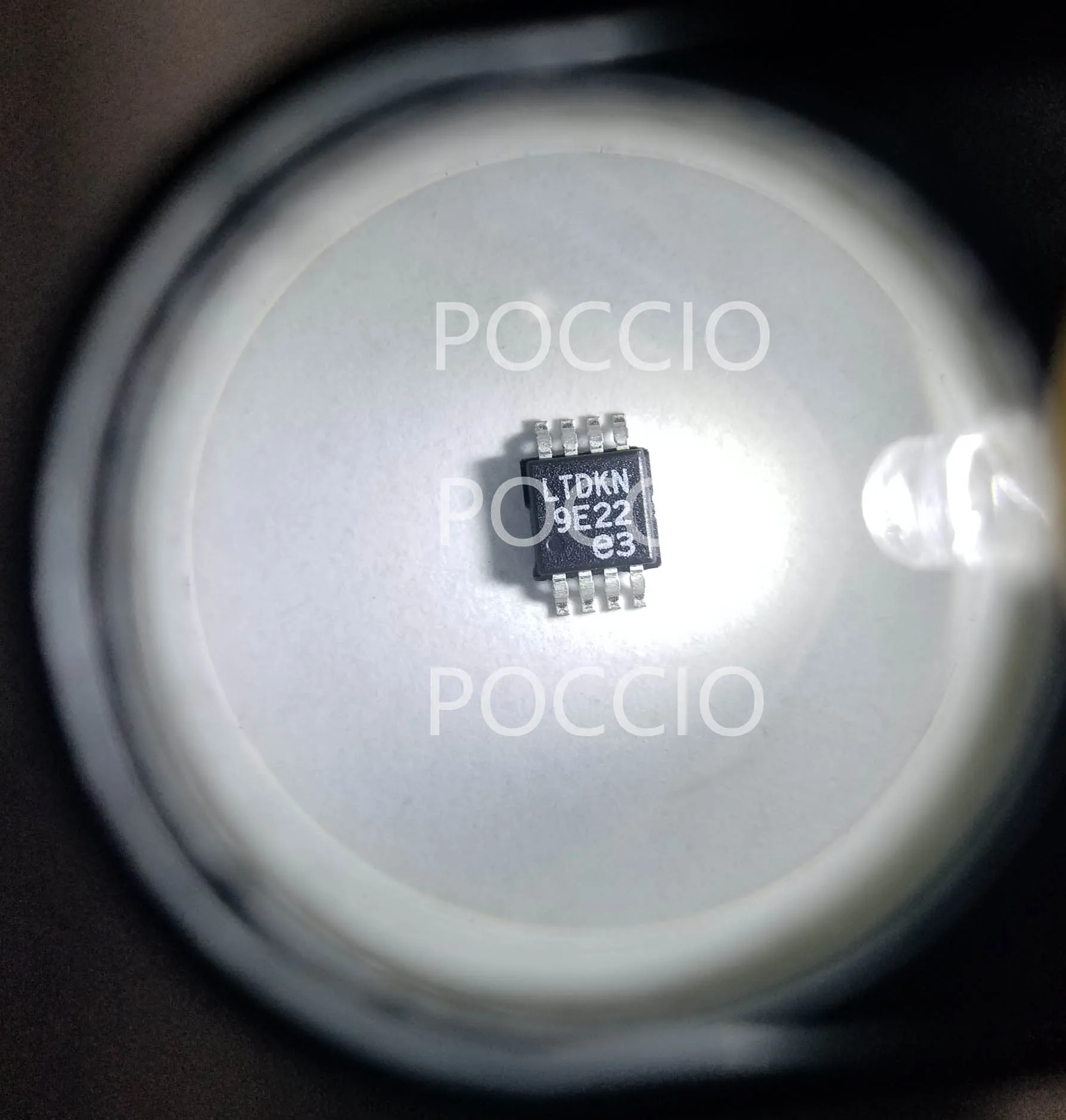

Доступны в 8-ми ящиках, MSOP и 16-Lead 3 мм × 3 мм × 0,75 мм QFN
Подробная информация о продукте
LTC6405-это очень низкий уровень шума, низкий уровень искажений, полностью дифференциальный усилитель входного/выходного сигнала, оптимизированный для 5 В, одной работы питания. Диапазон входного общего режима LTC6405 является rail-to-rail, в то время как выходное напряжение общего режима независимо регулируется путем подачи напряжения на VOCM pin. Это делает LTC6405 идеально подходит для сдвига уровня сигналов с широким общего режима диапазон для дальнего света 12-bit до 16 бит одной поставки, дифференциальный вход АЦП.
Коэффициент усиления полосы пропускания 2,7 ГГц обеспечивает линейность 65 дБ для 50 МГцВходных сигналов. LTC6405 является стабильным коэффициентом усиления unity, а полоса пропускания замкнутого цикла простирается от постоянного тока до 800 МГц. Качели выходного напряжения простираются от Ближнего заземления до 4 в, чтобы быть совместимыми с широким диапазоном входных требований преобразователя АЦП. LTC6405 рисует только 18 мА, и имеет функцию аппаратного выключения, которая уменьшает потребление тока до 400μA.
В LTC6405 выпускается в компактном 3 мм × 3 мм 16 ‑pin бессвинцовые QFN, так же, как 8-выводном MSOP пакет, И работает в диапазоне температур от-40 °C до 85 °C.
Приложений
Дифференциальный вход АЦП драйвер
Одиночное и дифференциальное преобразование
Сигналы с горизонтальной привязкой
Переключение уровня сигналов VCC
Приемники прямого преобразования с высокой линейностью
