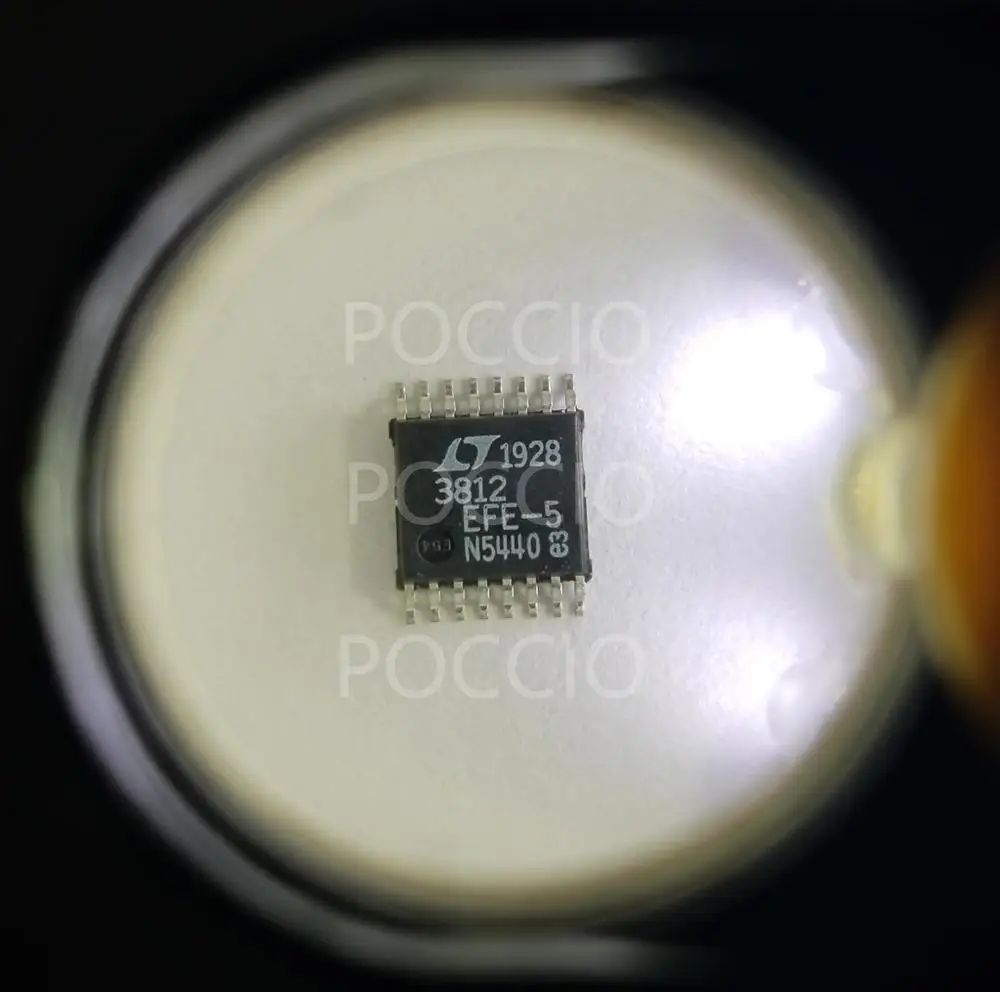

LTC3812EFE-5 LTC3812 - 60V синхронный импульсный регулятор тока

Особенности a3nd выгоды

Высоковольтная работа: до 60 в Большой 1Ω драйверы для управления затвором Не требуется токочувствительный резистор Двойной N-Channel MOSFET Синхронный привод Намного более быстрый переходный отклик ± 0.5% 0,8 в источник напряжения Программируемый источник мягкого пуска Источник питания драйвера 5,5 В Выбор импульсного режима работы Хороший Монитор Выходного Напряжения Регулируемое время включения/частота: тонна (мин) < 100ns Регулируемый ограничитель тока по циклу Блокировка пониженного напряжения при подаче драйвера Защита от перенапряжения на выходе С улучшенной теплоотдачей 16-контактный диагностический TSSOP

Подробная информация о продукте

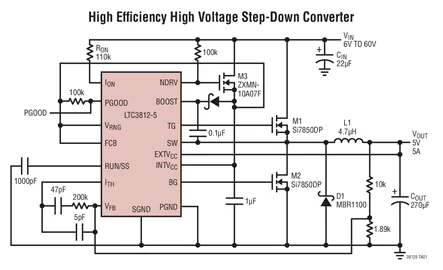

В LTC3812-5 представляет собой синхронный понижающий переключение Температура регулятор, который может непосредственно Шаг вниз напряжениях от до 60V вход, что делает его идеальным для telecom и автомобилях. LTC3812-5 использует постоянную по времени систему управления током долины для обеспечения очень низких рабочих циклов с точным ограничением тока цикла за циклом без необходимости чувствительного резистора.

Точная внутренняя ссылка обеспечивает точность 0.5% постоянного тока. Усилитель ошибок с высокой пропускной способностью (25 МГц) обеспечивает очень быстрый отклик линии и нагрузки. Большие 1Ω драйверы ворот позволяют LTC3812-5 управлять МОП-транзистерами большой мощности для более высоких приложений тока. Рабочая частота выбирается внешним резистором и компенсируется вариациями в вин. Штифт выключения позволяет выключить LTC3812-5, уменьшая ток подачи до <230μA.

Интегрированное управление смещением генерирует питание привода затвора от входного источника во время запуска и при возникновении короткого замыкания на выходе, с добавлением небольшого внешнего MOSFET SOT23. Когда в регулировании, мощность получена от выхода для более высокой эффективности.

Приложений

48V телекоммуникационные и базовые станции питания Сетевое оборудование, серверы Автомобильные и промышленные системы управления
