Особенности и преимущества
Модуляция ширины импульса (ШИМ) контролируется простым аналоговым входом от 0 В до 1 в
Четыре доступных варианта определения пределов рабочего цикла
Минимальный рабочий цикл: 0% или 5%
Максимальный рабочий цикл на 95% или 100%
Частотный диапазон: от 3,81 Гц до 1 МГц
Настроено с 1 до 3 резисторами
<1.7% максимальная погрешность частоты
Ошибка рабочего цикла ШИМ <3.7% максимум
Возможность модуляции частоты (VCO)
2,25 V до 5,5 V одиночная поставка операции
115μA ток питания на 100 кГц
500 мкс время запуска
CMOS выход источники драйвера/раковины 20mA
-55 °C до 125 °C Диапазон рабочих температур

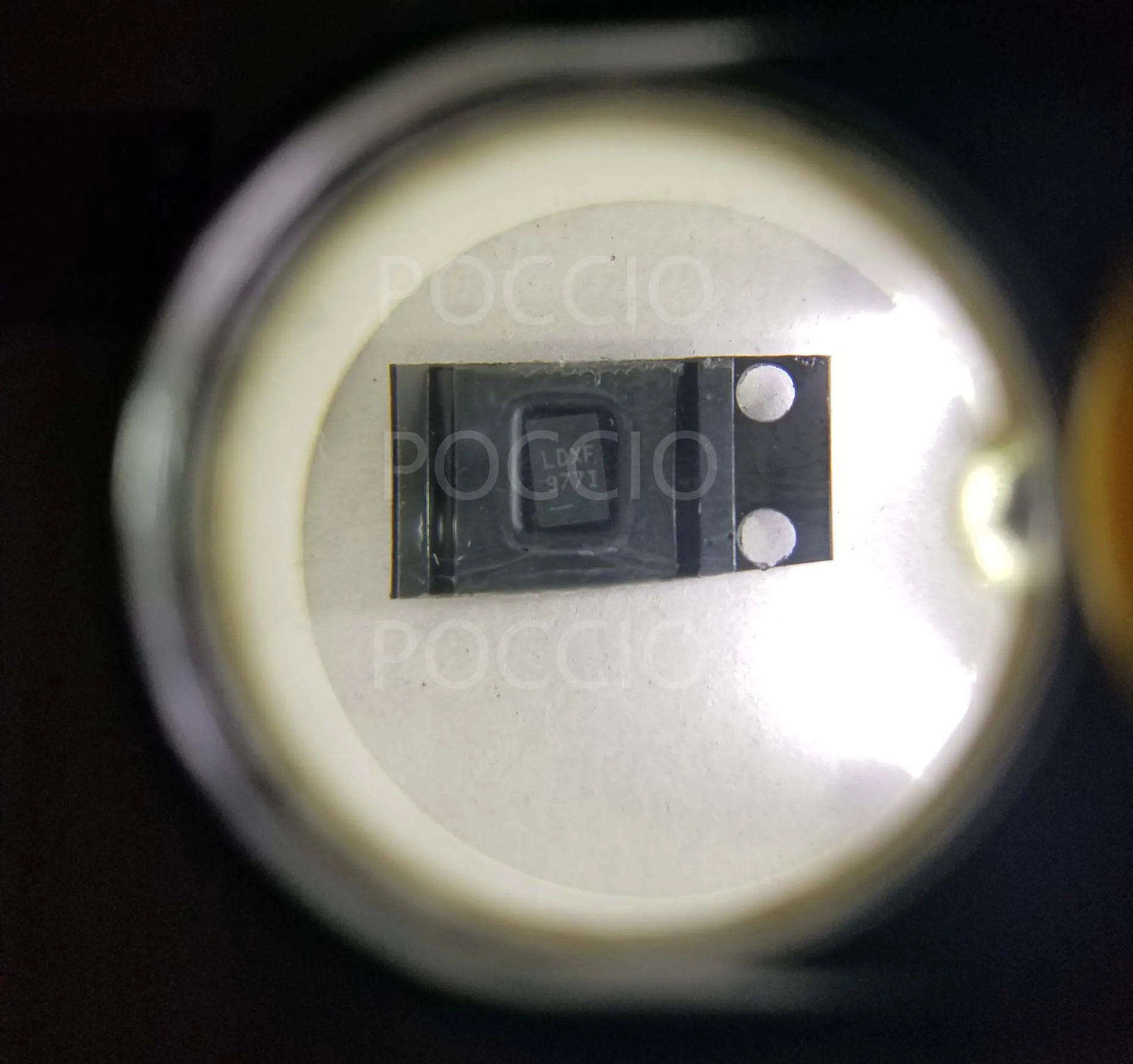

Доступно в низкопрофильном (1 мм) SOT-23 (ThinSOT™) и 2 мм × 3 мм DFN
Информация о продукте

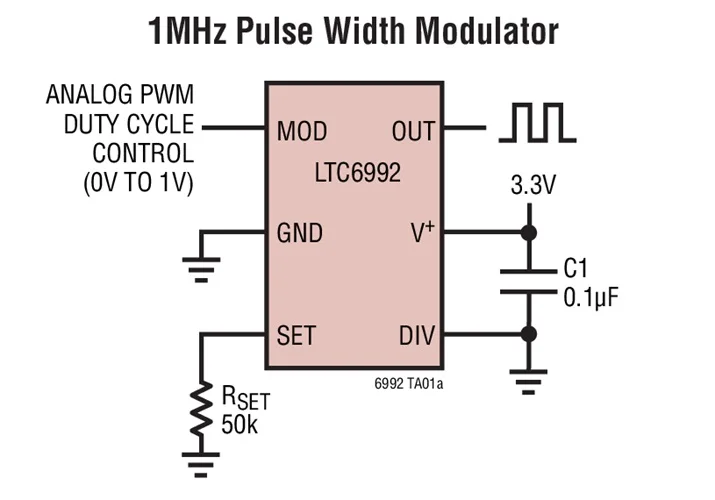

LTC6992-это кремниевый генератор с простой в использовании аналоговой модуляцией ширины импульса (ШИМ) с контролем напряжения. LTC6992 является частью семьи TimerBlox® универсальных кремниевых устройств синхронизации.
Один резистор, RSET, программирует частоту внутреннего главного осциллятора ltc6992. Выходная частота определяется этим основным осциллятором и внутренним делителем частоты, NDIV, программируемым до восьми настроек от 1 до 16384.
Применение
PWM сервопривод петли
Управление нагревателем
Управление светодиодным затемнением
Высокая вибрация, высокая среда ускорения
Портативное и работающее от батареи оборудование
