RD DPS3005 связь функция Постоянное Напряжение Ток понижающий питание модуль напряжение конвертер ЖК-дисплей Вольтметр 30 в 5A

Nd16363955656717

Все наши продукты разработаны и производятся нами. Поэтому верьте, что наше качество, цена и обслуживание определенно доставят вам удовольствие!

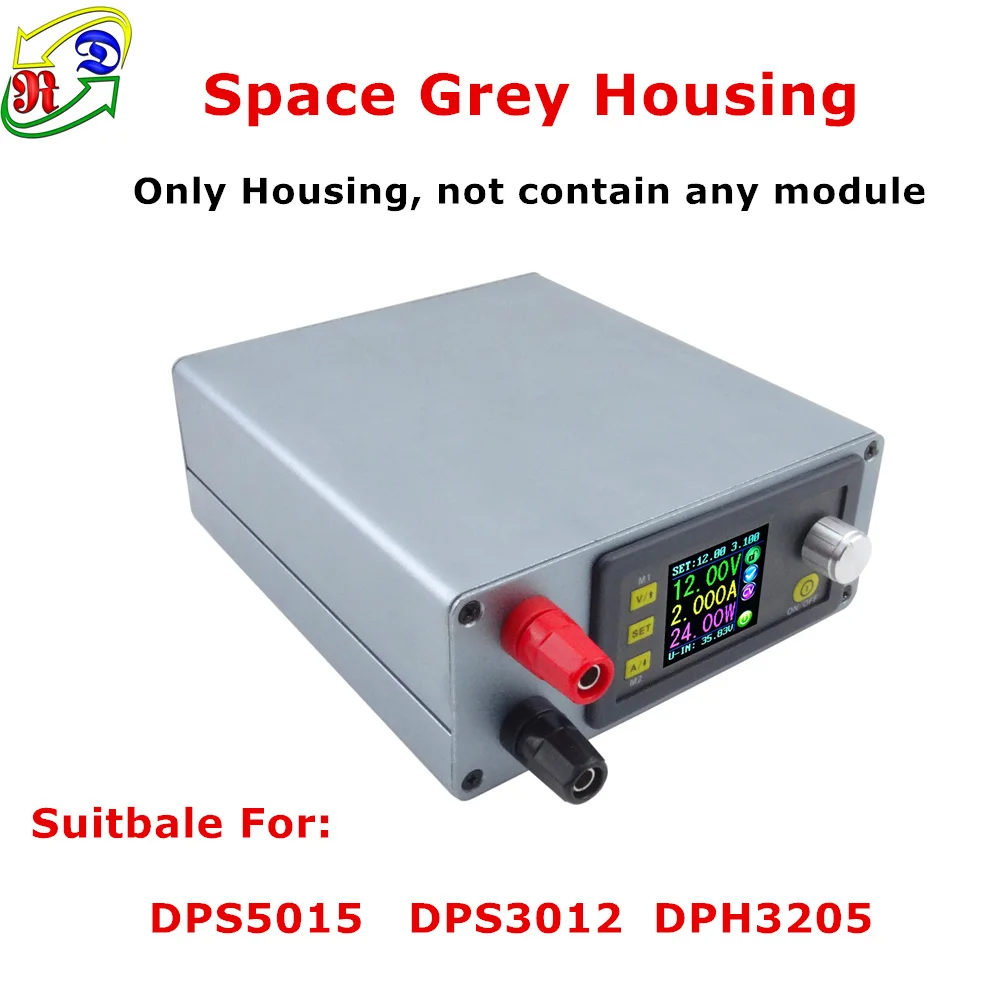

Корпус продукта:

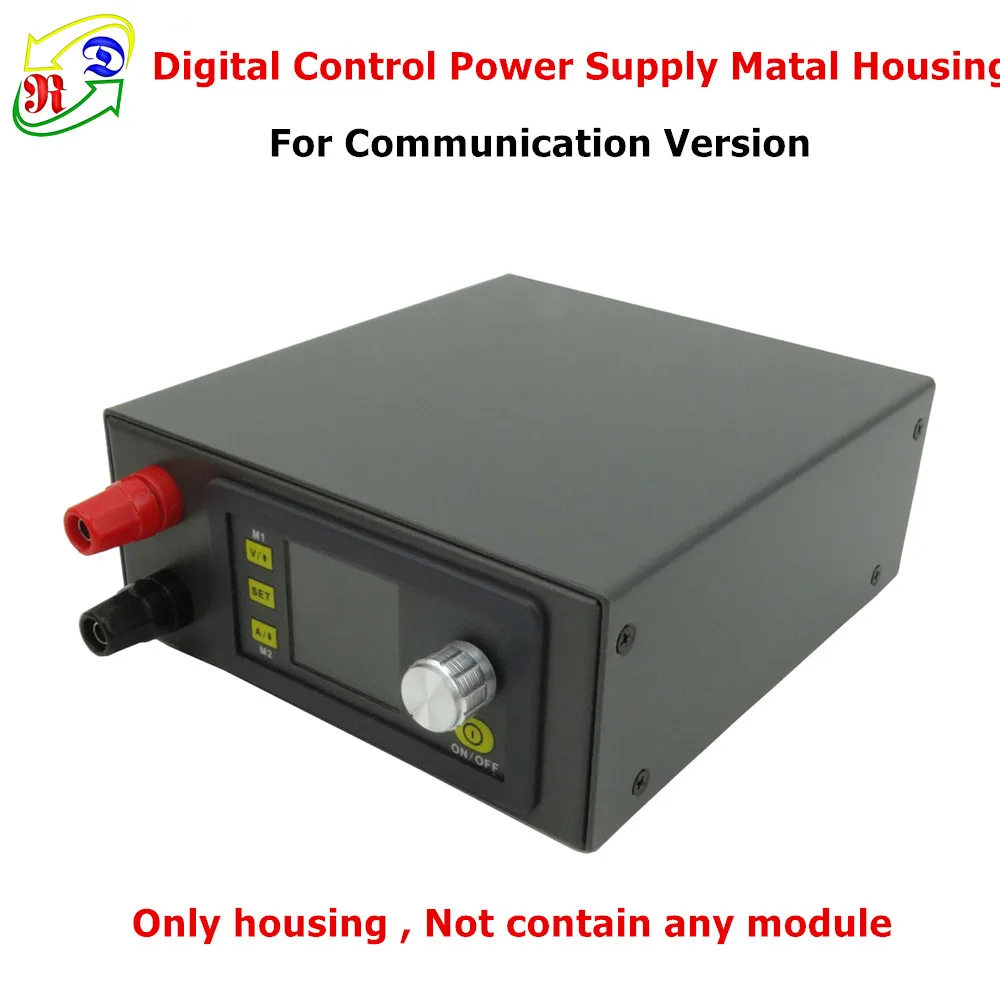

A, связь Версия Металл хоуинг ссылка:Https://www.aliexpress.com/store/product/RD-DP-and-DPS-Power-Supply-communiaction-housing-Constant-Voltage-current-casing-digital-control-buck-converter/923042_1000004752402.html

B, нет версии связи из алюминиевого сплава houing link: Https://www.aliexpress.com/store/product/RD-DPS5015-DPS3012-DPH3205-Power-Supply-housing-Constant-Voltage-current-casing-digital-control-buck-Voltage-converter/923042_32794029335.html

Постоянная Напряжение постоянного тока

Программируемый питание цепей управления Мощность модуль

Модель продукта:DPS3005

Обратите внимание перед покупкой:

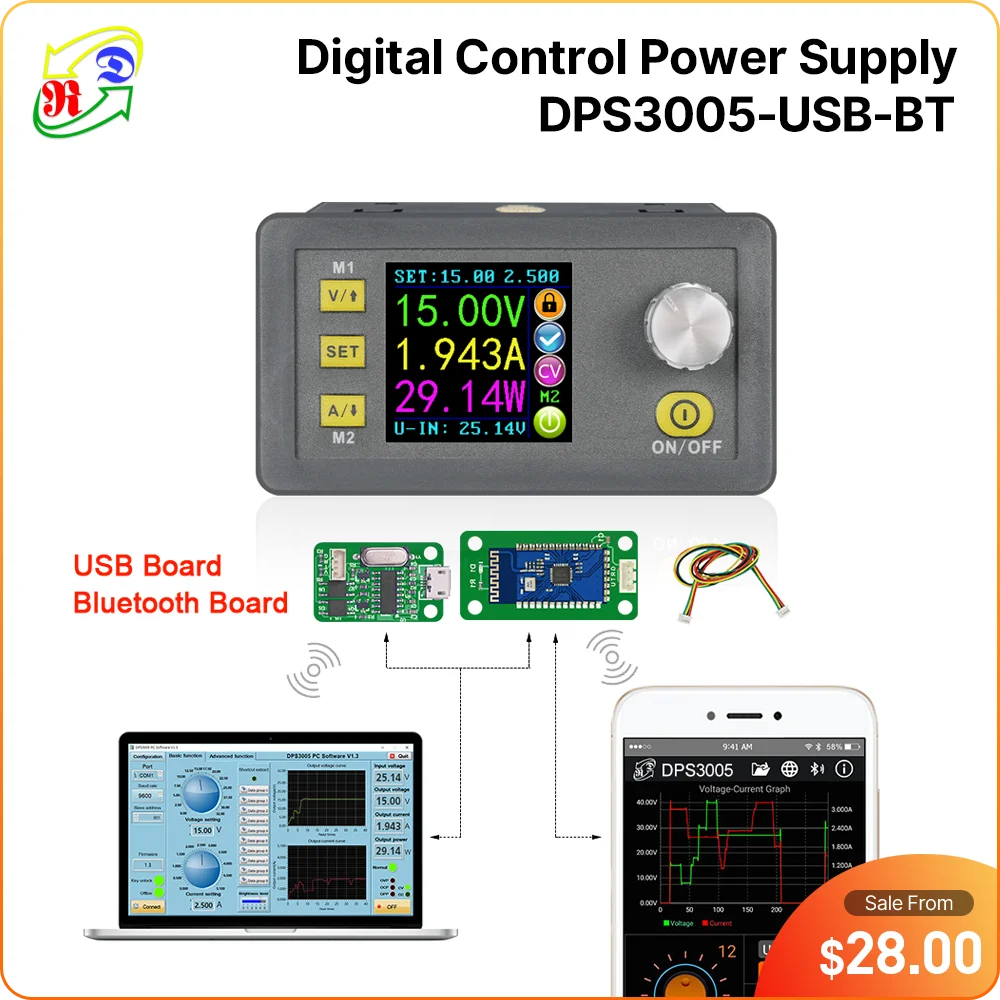

Это DPS3005 версия связи, есть интерфейс связи на спине. Есть два варианта:

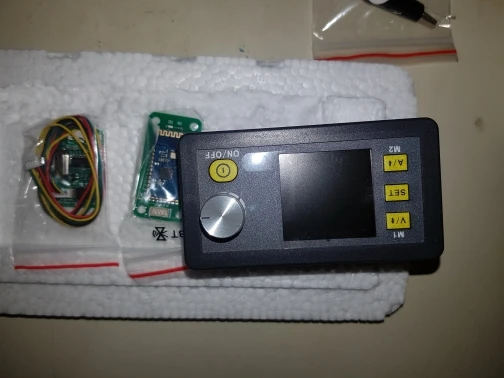

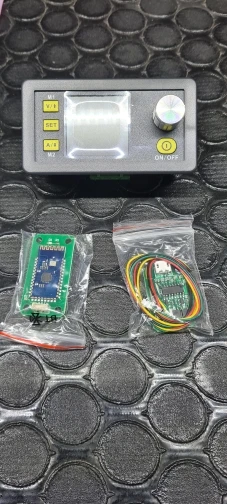

1. USB плата означает DPS3005 + USB плата связи

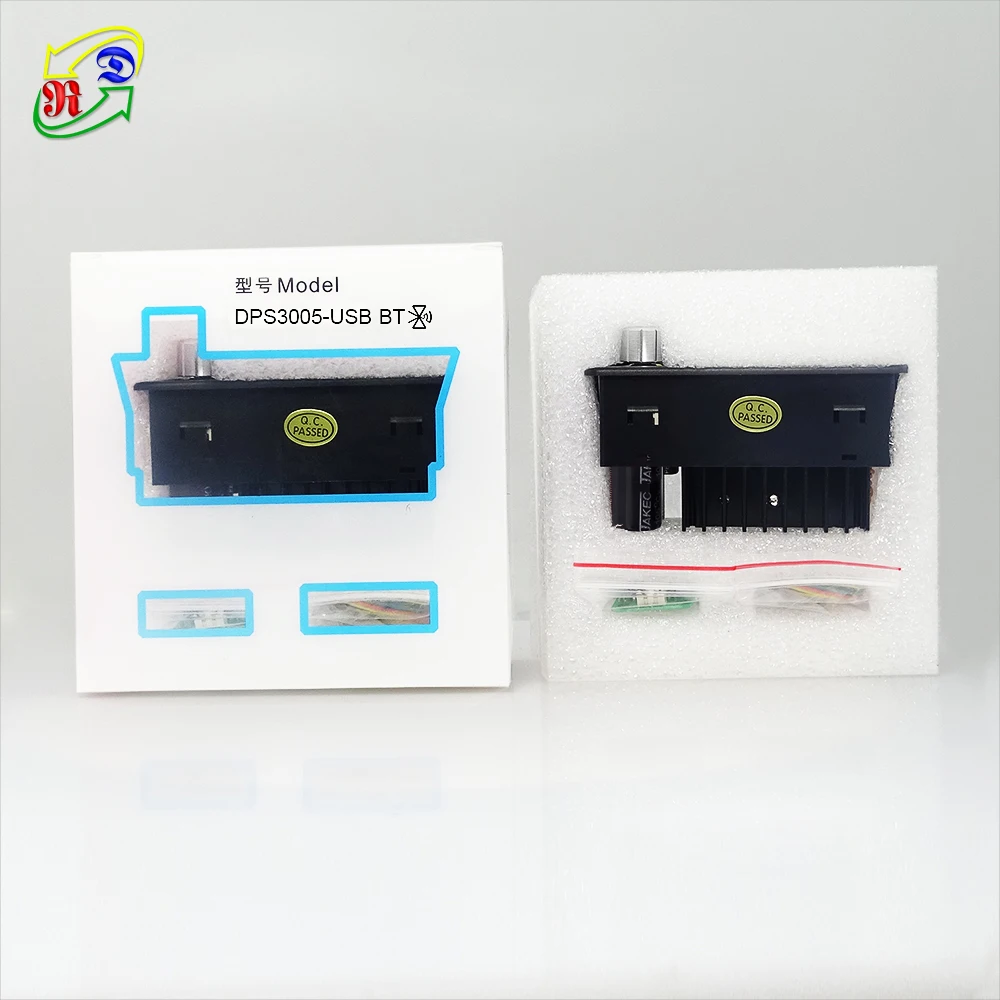

2, USB + Bluetooth означает: DPS3005 + USB плата связи + Bluetooth плата связи

Для приложения необходимо использовать bluetooth boad для подключения

A:DPS3005 версия communicationПриложение был опубликован, Вы можете использовать bluetooth для подключения телефона andriod, это толькоSuupport android 5,0 и выше. (Некоторые брендовые телефоны android system bElongs к системе на заказ, наше приложение не будет совместимым, например xiao mi, Nokia и другой бренд, поэтому, пожалуйста, загрузите и протестируйте перед покупкой,Осторожны купить)

Вы можете загрузить файл DPS3005:Http://www.mediafire.com/folder/1qtg8k2c03llj/DPS3005_file

B:Руководство пользователя DPS5005, программное обеспечение для ПК и ссылка для загрузки приложения Android Http://www.mediafire.com/folder/1qtg8k2c03llj/DPS3005_file.

C: верхняя установка компьютера, подключение через USB и Bluetooth видео:Https://www.youtube.com/watch?v=7BL6KmY4x-A&google_comment_id=z13qi1kinrzeu1sj104cj3syeyfgu33piys0k&google_view_type#gpluscomments

App-соединением и операционное видео:Https://youtu.be/-hBzL224dZk

Https://www.youtube.com/watch?v=mX1oO1a1nGs

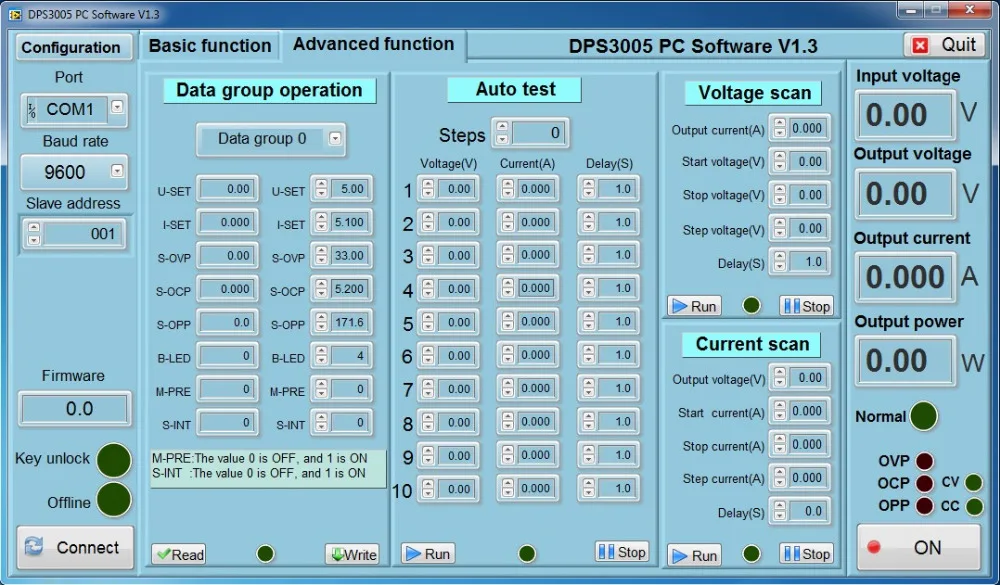

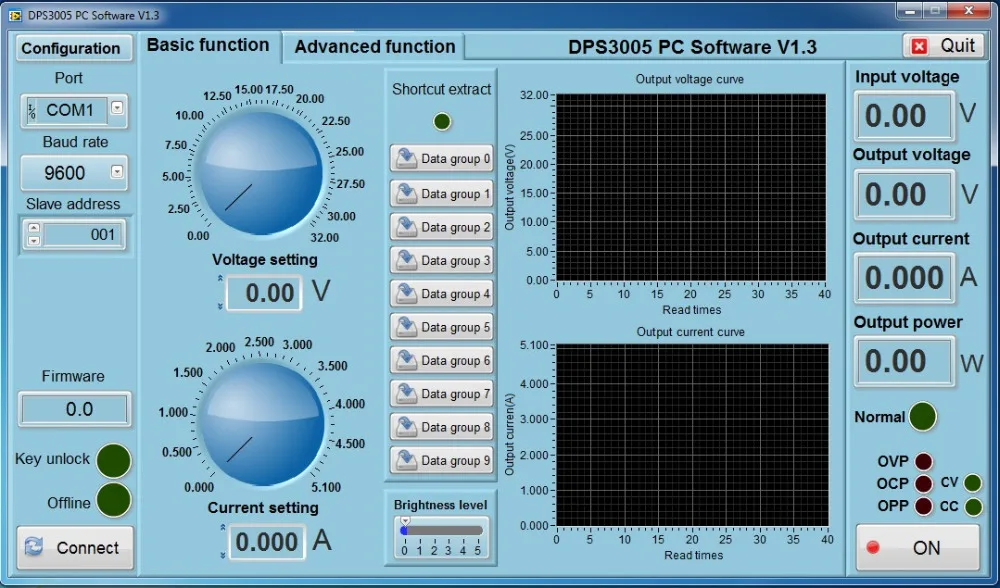

3. перед покупкой этого продукта, пожалуйста, загрузите верхнее компьютерное программное обеспечение и протестируйте, если оно подходит вашему компьютеру, вы можете купить

4.Верхний компьютер поддерживает толькоWin7 и выше. Приложение Android поддерживает только android 5,0 и выше

Общая информация

Модуль питания постоянного напряжения и постоянного тока с программируемым управлением помещает в один набор аналоговых интеграционных и цифровых функций управления. Регулируемый диапазон выходного напряжения0-32,00 V, Шаг 0,01 в. Регулируемый диапазон выходного тока0-5.000A, Шаг за шагом 0.001A. Этот модуль имеет функцию отключения питания и может хранить предустановленное значение 10 групп. И он также имеет функцию извлечения быстро двух групп, хранящихся значение. По сравнению с традиционным аналоговым блоком питания, более удобно быстро извлекать требуемое напряжение или ток. ЖК-дисплей на модуле имеет функцию цифрового вольтметра и амперметра. Вы можете просмотреть предустановленное напряжение, входное напряжение, выходное напряжение, заданный ток, выходной ток, выходная мощность и т. д. в области напоминания о состоянии вывода, вы можете видеть, что выход открывается или нет, состояние постоянного напряжения и постоянного тока, выход нормальный или нет, Ключ заблокирован или нет, и текущие группы данных, которые используются. На интерфейсе настройки данных можно регулировать значение перенапряжения, значение перегрузки по току, значение избыточной мощности, набор данных и яркость ЖК-дисплея. Этот модуль имеет множество преимуществ, небольшой размер, расширенную функцию, хороший визуальный эффект, высокую работность, высокую точность, используется независимо, будучи вставлен в устройство и широко применяется.

Технические параметры

Диапазон входного напряжения: 6,00-40,00 в диапазон выходного напряжения: 0-32,00 в

Диапазон выходной мощности: 0-160,0 Вт

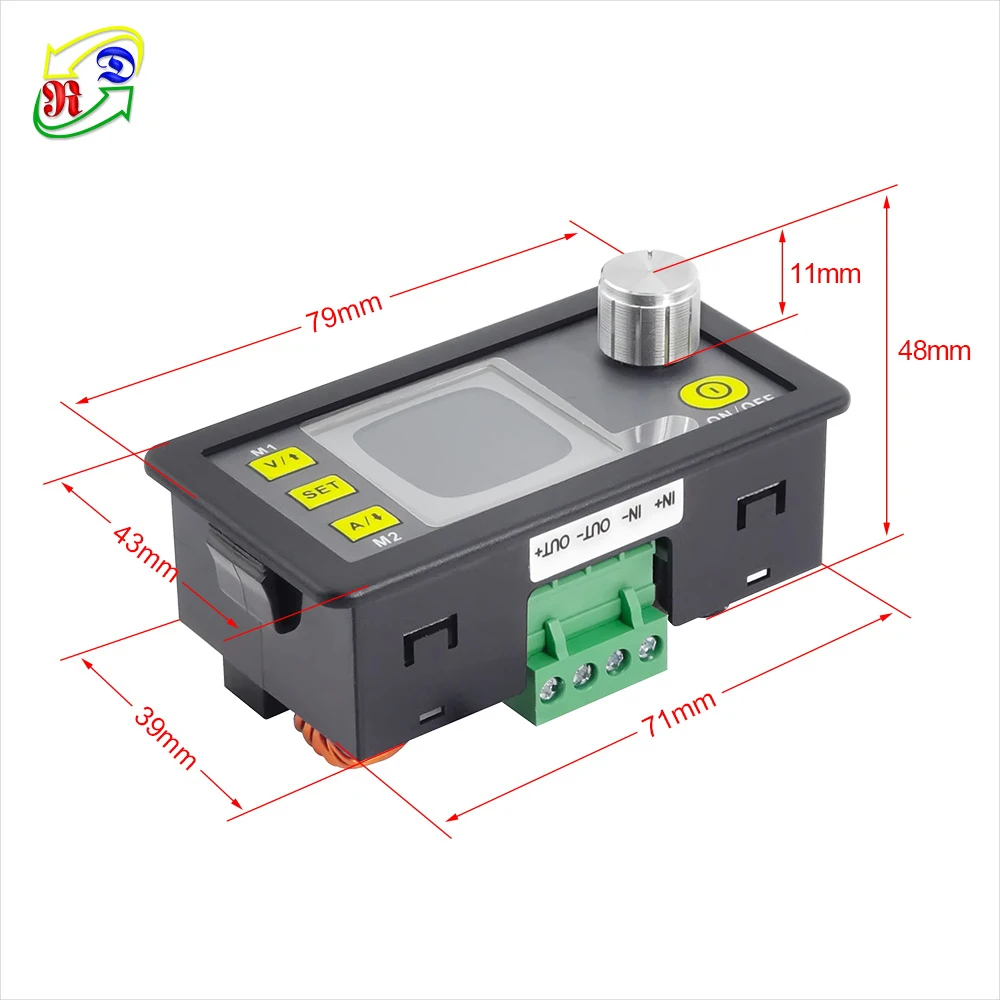

Вес изделия: около 113 г размер изделия: 79*43*48 (мм) (Д * Ш * В)

Открытый размер: 71 мм * 39 мм разрешение выходного напряжения: 0,01 в

Разрешение выходного тока: 0.001A точность выходного напряжения: ± (0.5% + 3 цифры)

Точность выходного тока: ± (0.5% + 5 цифр)

Примечание перед использованием:

1, выход должен использоватьсяИзолированный, НеВ серии или параллельно, в противном случае он будет сожжен.

2, если вы подключаете индуктивную нагрузку (например,Мотор), Максимальный рабочий ток составляет 1/3 диапазона. Не переживай.

3. перед использованиемПожалуйста, сначала Подключите все провода, затем включите входной источник питания,Не Включите входной источник питания сначала, затем подключите провод. В противном случае это вызоветПредохранитель и MOS повреждены.

4,Когда вы получите продукт в первый раз, пожалуйста, не используйте ваши руки, чтобы коснуться компонентов, потому что статическое электричество человека может повредить некоторые чипы.

5. Вы должны убедиться, что входное напряжение в 1,1 раз выше, чем выходное напряжение. При больших текущих обстоятельствах обратите внимание на устранение тепла.

6. Если вы используете AC-DC конвертер или трансформатор катушки, пожалуйста, добавьте выпрямитель (выпрямительный мост) и фильтр (более 4700 мкФ фильтр конденсатора). Если входной источник питания нестабильен, пожалуйста, добавьте LC, L более 47 мкФ, C более 2200 мкФ.

DPS3005 тестовое видео от клиента 1. https://www.youtube.com/watch?v=hKxOqGF41Uc&index=5&list=PLNcr2Rj_07PGOM4NtcTzEpZkTlOEkNfh7

2. https://www.youtube.com/watch?v=0MKwabgxkK0

DP30V5A тестовое видео от клиента

1. https://www.youtube.com/watch?v=OkUWdxM_4pI&list=PLNcr2Rj_07PFfKZ5x1eNRPmagiOQ52bz7&index=2 2. https://www.youtube.com/watch?v=MFBfWC1qbUw&list=PLNcr2Rj_07PFfKZ5x1eNRPmagiOQ52bz7&index=8 3. https://www.youtube.com/watch?v=ptt931rrXo8&index=3&list=PLNcr2Rj_07PGOM4NtcTzEpZkTlOEkNfh7 Тест мощности DPS3012 + чипы: Https://www.youtube.com/watch?v=q1wy0gzXgGo

Видео DPS 5005: Https://www.youtube.com/watch?v=BklUuj5-j10

И эксплуатации видео:Https://youtu.be/VIlgnA9ysFY иHttps://youtu.be/zLQyFf0iGjU



Таблица корреляции серии DP(DP50V5A и DP30V5A (простой светодиодный вариант DP30V5AL));Серия ДПС(DPS3003, DPS3005, DPS5005, DPS3012,DPS5015, DPS5020),ДПС Commnication версия(DPS3005-C., DPS5005-C., DPS5015-C., DPS5020-C.,.), DPH3205ИDPH5005.

Если вы хотите увидетьDP50V5AНажмите на этуHttp://www.aliexpress.com/store/product/RD-DP50V5A-Constant-Voltage-current-Step-down-Programmable-Power-Supply-module-buck-Voltage-converter-color-LCD/923042_32596330856.html

Если вы хотите увидетьDP30V5AНажмите на этуHttp://www.aliexpress.com/store/product/RD-DP50V5A-Constant-Voltage-current-Step-down-Programmable-Power-Supply-module-buck-Voltage-converter-color-LCD/923042_32613371214.html

Если вы хотите увидетьDP30V5A-LНажмите на этуHttp://www.aliexpress.com/store/product/RD-DP30V5AL-Constant-Voltage-current-Step-down-Programmable-Power-Supply-module-buck-Voltage-converter-regulator-LED/923042_32639806678.html?spm=2114.12010108.1000023.37.cIuON5

Если вы хотите увидетьDPS3003Нажмите на этуHttp://www.aliexpress.com/store/product/RD-DPS3003-Constant-Voltage-current-Step-down-Programmable-Power-Supply-module-buck-Voltage-converter-color-LCD/923042_32685187020.html

Если вы хотите увидетьDPS3005Нажмите на этуHttp://www.aliexpress.com/item/RD-DPS3005-Constant-Voltage-current-Step-down-Programmable-Power-Supply-module-buck-Voltage-converter-color-LCD/32684316119.html

Если вы хотите увидетьDPS5005Нажмите на этуHttp://www.aliexpress.com/item/RD-DPS5005-Constant-Voltage-current-Step-down-Programmable-Power-Supply-module-buck-Voltage-converter-color-LCD/32684324154.html

Если вы хотите увидетьDPS3012Нажмите на эту Http://www.aliexpress.com/item/RD-DPS3012-Constant-Voltage-current-Step-down-Programmable-Power-Supply-module-buck-Voltage-converter-color-LCD/32685179404.html

Если вы хотите увидетьDPS5015Нажмите на эту Http://www.aliexpress.com/store/product/RD-DPS5015-Constant-Voltage-current-Step-down-Programmable-digital-Power-Supply-buck-Voltage-converter-color-LCD/923042_32702714880.html

Если вы хотите увидетьDPS5020Нажмите на эту Https://www.aliexpress.com/store/product/RD-DPS5020-Constant-Voltage-current-Step-down-communication-digital-Power-Supply-buck-Voltage-converter-LCD-voltmeter/923042_32821185351.html?spm=2114.12010612.0.0.zD8BtI

Если вы хотите увидетьDPH3205Нажмите на этуHttps://www.aliexpress.com/store/product/RD-DPH32305-Constant-Voltage-current-Buck-boost-Programmable-digital-Power-Supply-buck-Voltage-converter-color-LCD/923042_32762131242.html?spm=2114.8147860.0.0.pjfOUO

Если вы хотите увидетьDPS3005 связиНажмите на этуHttps://www.aliexpress.com/store/product/RD-DPS3005-Communication-Function-Constant-Voltage-current-Step-down-Power-Supply-module-buck-Voltage-converter-LCD/923042_1000004279003.html?spm=2114.12010612.0.0.8bXpmd

Если вы хотите увидетьDPS5005 связиНажмите на этуHttps://www.aliexpress.com/store/product/RD-DPS5005-Communication-Function-Constant-Voltage-current-Step-down-Power-Supply-module-buck-Voltage-converter-LCD/923042_1000004290003.html?spm=2114.12010612.0.0.jkcNhL

Если вы хотите увидетьDPS5020 связиНажмите на эту Https://www.aliexpress.com/store/product/RD-DPS5020-Constant-Voltage-current-Step-down-communication-digital-Power-Supply-buck-Voltage-converter-LCD-voltmeter/923042_32821185351.html?spm=2114.12010612.0.0.zD8BtI

Если вы хотите увидетьDPH5005 связиНажмите Этот Https://www.aliexpress.com/store/product/RD-DPH5005-Buck-boost-converter-Constant-Voltage-current-Programmable-digital-control-Power-Supply-color-LCD-voltmeter/923042_32840324731.html?spm=2114.12010612.0.0.287bd1583UgSwA

Если вы хотите увидетьDPS8005 связиНажмите на этуHttps://www.aliexpress.com/store/product/RD-DPS8005-programmable-constant-voltage-current-Step-down-power-supply-module-Voltmeter-Ammeter-buck-converter-80V/923042_32849962454.html?spm=2114.12010612.0.0.6ad068e0JgtkDL

Серия продуктов, связанных с цифровым блоком питания:





DPS3005

DPS5005

DPS5015

DPS5020

DPH5005

DPS8005



DP50V5A

DP30V5A

DPS3003

DPS3012

DPH3205

DPS3005

DPS3005-USB

DPS3005-USB-BT

DPS5005

DPS5005-USB

DPS5005-USB-BT

DPS5015

DPS5015-USB

DPS5015-USB-BT

DPS5020

DPS5020-USB

DPS5020-USB-BT

DPH5005

DPH5005-USB

DPH5005-USB-BT

DPS8005

DPS8005-USB

DPS8005-USB-BT






Разница между DP, DPS и DPH

1. серии DPS обновлены. Панель отличается. В серии DPS мы изменяем M1/↑ и M2/↓ в V/↑ и/↓. Вы можете нажать эти кнопки

Установите напряжение и ток быстро. Мы добавляем новую функцию «установить загрузку по умолчанию открытым или закрытым выходом»

Другие не изменяются.

2. Все эти блоки питания могут заряжать аккумулятор напрямую, не нужен внешний диод. При зарядке аккумулятора, не подключение аккумулятора полярность

В обратном порядке, в противном случае запасные части будут скручиваться.

Найти разницу между DPS и DP см. Это видео https://www.youtube.com/watch?v=ptt931rrXo8

3. Источник питания DP и источник питания DPS-все Понижающие (Понижающие) преобразователи. Но DPH3205 и DPH5005 buck-boost (понижающий и

Повышающий) конвертер.

4. DPS3005, DPS5005 DPS5015, DPS5020, DPH5005 и DPS8005 имеют версию связи. Вы можете использовать соединение с ПК и верхний компьютер



Связь функция

Без

Без

Без

Без

Без

Да

Да

Да

Да

Да

Да

Режим работы

Бак режим

Бак режим

Бак режим

Бак режим

Бак-Boost

Бак режим

Бак режим

Бак режим

Бак режим

Бак-Boost

Бак режим

Вход напряжения

6-55 V

6-40 V

6-40 V

6-40 V

6-40 V

6-40 V

6-55 V

6-60 V

6-60 V

6-50 V

10-90 V

Выход напряжения

0-50,00 V

0,00-32,00 V

0,00-32,00 V

0,00-32,00 V

0-32,00 V

0,00-32,00 V

0,00-50,00 V

0,00-50,00 V

0-50,00 V

0-50,00 V

0-80,00 V

Выход ток

0-5.000A

0-5.000A

0-3.000A

0-12.00A

0-5.000A

0-5.000A

0-5.000A

0-15.00A

0-20.00A

0-5.000A

0-5.100A

Выход питания

0-250 W

0,00-160,0 Вт

0-96 W

0-384 W

0-160 W

0-160 W

0-250 W

0-750 W

0-999,9 W

0-250 W

0-408 W

Напряжение разрешение

0,01 V

0,01 V

0,01 V

0,01 V

0,01 V

0,01 V

0,01 V

0,01 V

0,01 V

0,01 V

0,01 V

Текущее разрешение

0.001A

0.001A

0.001A

0.01A

0.001A

0.001A

0.001A

0.01A

0.01A

0.001A

0.001A

Размер продукта

79*34*48 мм

79*34*48 мм

79*43*48 мм

79*43*38 мм (дисплей)

93*71*41 (мощность)

79*43*38 мм (дисплей)

93*71*42 (мощность)

79*43*48 мм

79*43*48 мм

79*43*38 мм (дисплей)

93*71*41 (мощность)

79*43*38 мм (дисплей)

93*71*41 (мощность)

79*43*38 мм

(Дисплей)

93*72*42

(Питание)

79*43*54 мм

Экран

Цвет ЖК-дисплей

Цвет ЖК-дисплей

Цвет ЖК-дисплей

Цвет ЖК-дисплей

Цвет ЖК-дисплей

Цвет ЖК-дисплей

Цвет ЖК-дисплей

Цвет ЖК-дисплей

Цвет ЖК-дисплей

Цвет ЖК-дисплей

Цвет ЖК-дисплей

Вентилятор

Нет (не нужно)

Нет (не нужно)

Нет (не нужно)

Да

Да

Нет (не нужно)

Нет (не нужно)

Да

Да

Да

Без

Зарядки аккумулятора

Да

Да

Да

Да

Да

Да

Да

Да



Да



Да



Да

Функция

Предустановленное выходное напряжение/ток (в двух местах с помощью ключа)

Заданное значение защиты

6 Бег значки состояния

Key lock

Настройка данных и хранение указанной группы данных

Значение хранения хранить ярлык

Точный ярлык M1 или M2 или указанных данных Группы

Отрегулировать ЖК-дисплей яркость

Открыть или закрыть выход

10 групп данных



Предустановленное выходное напряжение/ток (в двух местах, по V, кнопка и ключ набора)

Заданное значение защиты

6 Бег значки состояния

Key lock

Настройка данных и хранение указанной группы данных

Значение хранения хранить ярлык

Точный ярлык M1 или M2 или указанных данных Группы

Отрегулировать ЖК-дисплей яркость

Открыть или закрыть выход

10 групп данных

Установить загрузку по умолчанию открытым или закрытым выходом



Общая информация

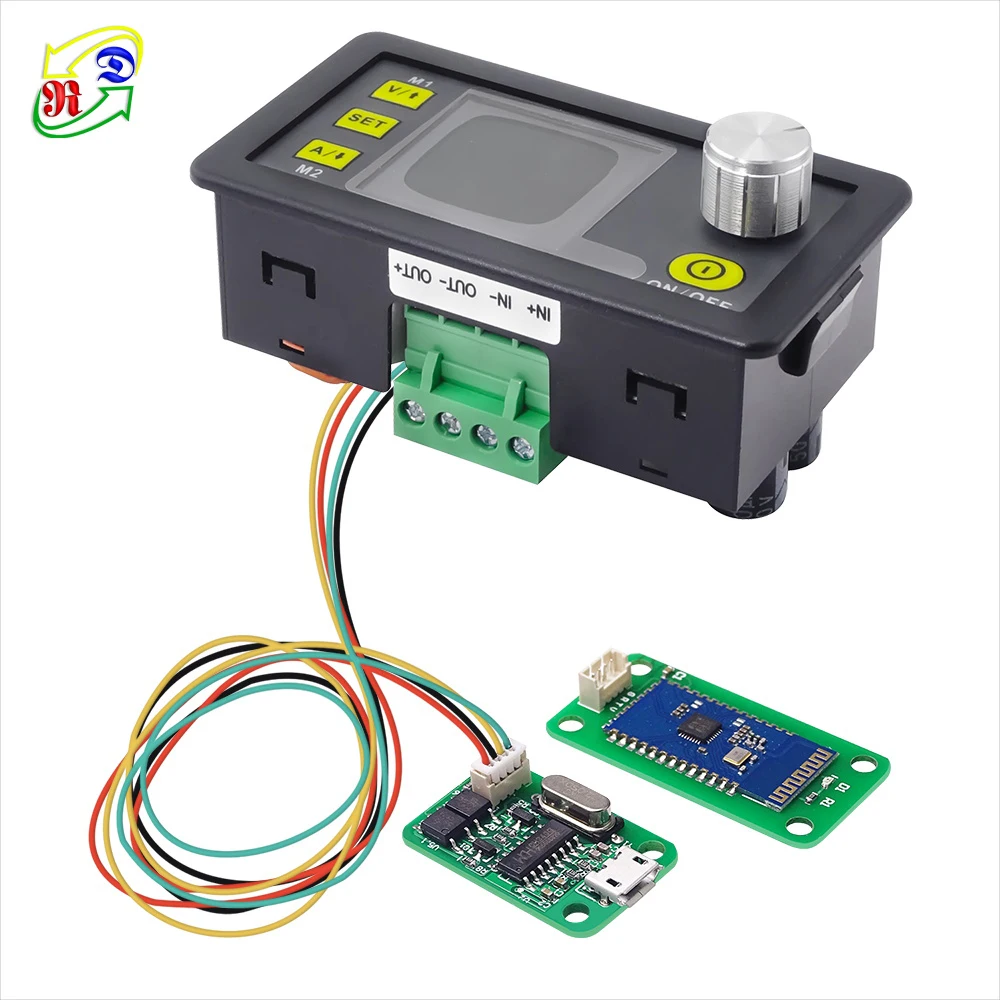

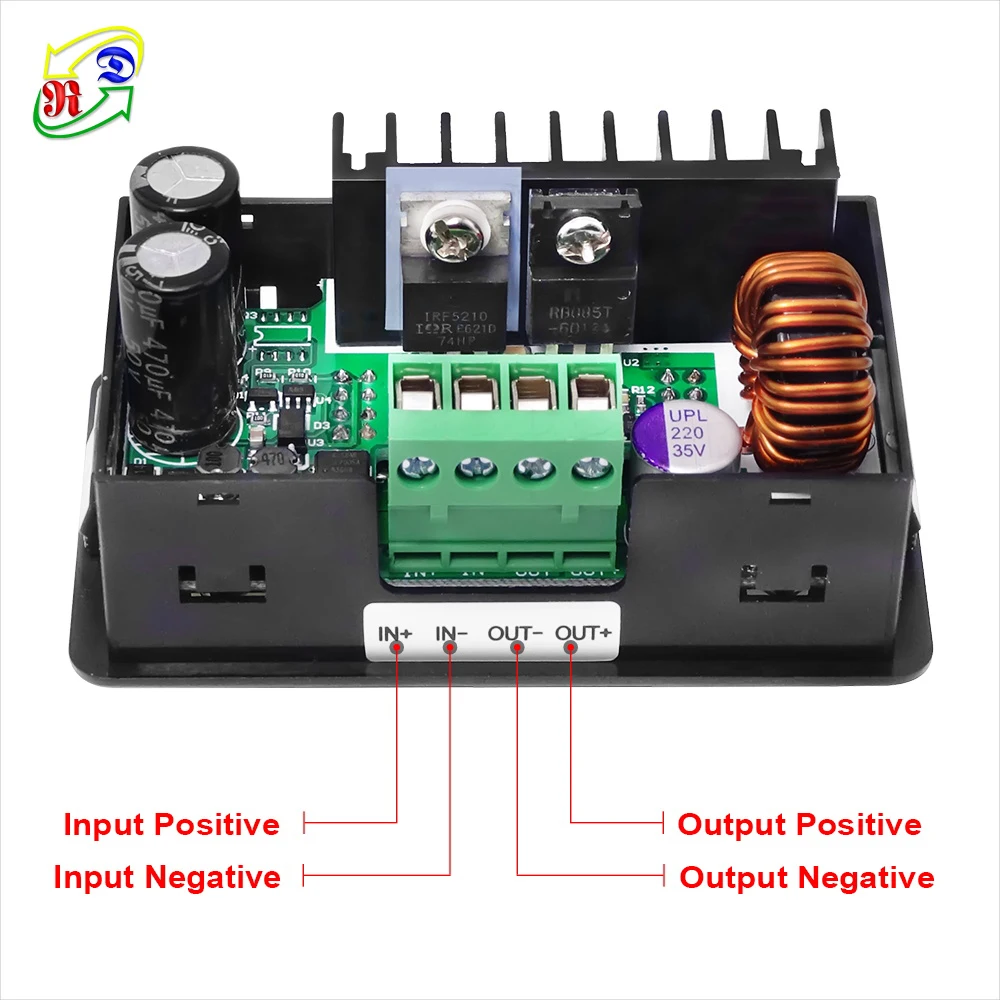

Вход +: вход положительный вход-: вход отрицательный:

Выход +: выход положительный: выход-: Выход Отрицательный

Примечание: Диапазон входного напряжения составляет 6-40 В постоянного тока и 40 В-это предельное напряжение; пожалуйста, оставьте место для использования. Иначе он будет сожжен. Вход должен быть источником питания постоянного тока, а не 220 В переменного тока, иначе он будет сожжен. Хотя этот модуль имеет обратную защиту подключения и выходную защиту от короткого замыкания, вы можете использовать в строгом соответствии с описанием подключения для подключения. Если вы подключите источник питания к выходу, модуль будет сожжен.

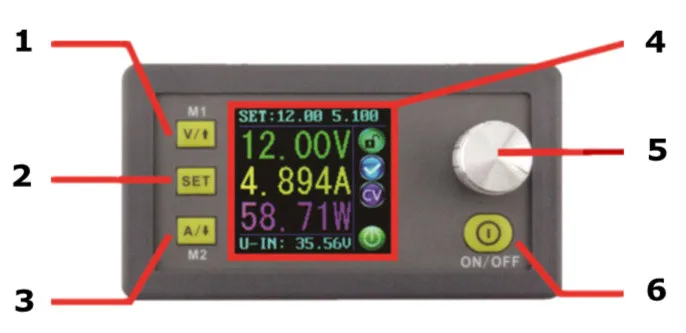

Панель Описание

1-Напряжение установка/страницы до выбрать/ярлык экстракт M1 данных Группы

2-Настройка данных/извлечение значения указанной группы данных/значение хранилища в указанную группу данных

3-текущая Настройка/страница вниз, чтобы выбрать/экстракт ярлыка M2 группа данных

4-1,44 дюймов цветной ЖК-экран

5-кодирования потенциометра/Регулировка данные/заблокировать все кнопки

6-открыть или закрыть выход

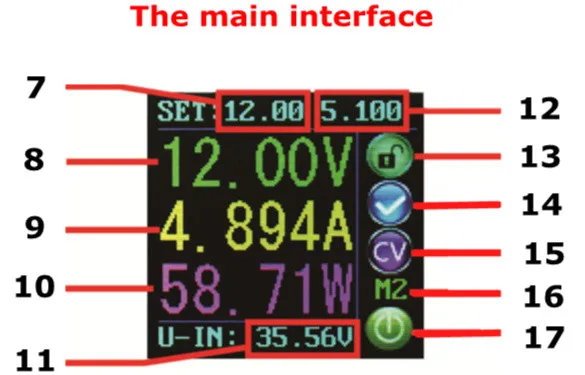

Дисплей описания интерфейса

7-заданное значение выходного напряжения

8-фактическое значение выходного напряжения

9-фактическое значение выходного тока

10-фактическое значение выходной мощности

11-фактическое значение входного напряжения

12-заданное значение выходного тока

13-блокировки клавиатуры или разблокировать приглашение

14-выход нормальный или не подсказка

15-приглашение постоянного напряжения и постоянного тока

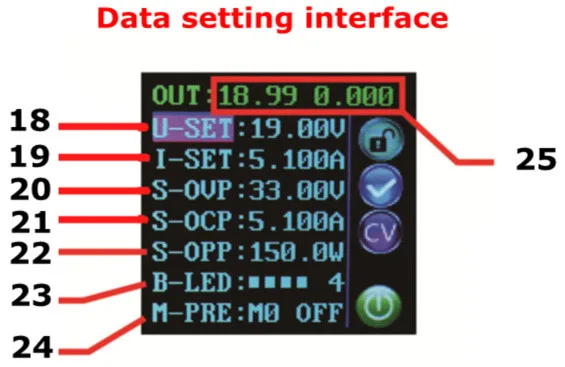

16-набор данных

17-открыть или закрыть выходной запрос

18-предустановленное выходное напряжение

19-заданный выходной ток

20 предустановленных перенапряжения

21-заданный перегрузки по току

22-Предустановленная избыточная мощность

23 предустановки яркость экрана

24 набора данных

25-фактическое значение выходного напряжения и выходного тока

Инструкция по эксплуатации

При подключении источника питания экран сначала показывает приветственное окно, а затем входит в основной интерфейс. На основном интерфейсе выходное значение напряжения и выходное значение тока находятся в верхней части экрана. Большое значение шрифта слева-это текущее реальное выходное напряжение, текущий реальный выходной ток и текущая реальная выходная мощность. Входное напряжение находится на нижней части экрана. Справа от экрана есть несколько значков состояния, значок блокировки ключа, значок аномального выходного статуса, значок постоянного напряжения и постоянного тока, значок подсказки набора данных и значок открытия или закрытия выходного сигнала.

Установите выходное напряжение и выходной ток на основном интерфейсе.

Нажмите клавишу V/& uarr; в ближайшее время, вы можете ввести статус настройки напряжения. Затем нажмите потенциометр кодирования, а затем введите для регулировки числового значения. Нажмите потенциометр кодирования, чтобы ввести в состояние регулировки числового значения, которое вы хотите настроить. Включите потенциометр кодирования для регулировки числового значения. Поворот по часовой стрелке для увеличения числового значения; поворот против часовой стрелки для уменьшения числового значения. Если вы хотите выйти из настройки числового значения, нажмите в ближайшее время V/& uarr;. В то же время будет сохранено заданное значение. Или вы ничего не можете сделать за одну минуту, статус будет автоматически существовать и заданный набор будет сохранен. Вы можете нажать A/↓, чтобы установить выходной ток таким же образом.

Установите данные на интерфейсе настройки данных

На основном интерфейсе вы можете нажать кнопку SET в ближайшее время, чтобы войти в интерфейс настройки данных. На интерфейсе настройки данных, нажмите в ближайшее время V/& uarr; или A/↓ для страницы вверх или вниз к U-SET или I-SET, затем установите выходное напряжение и выходной ток таким же образом, как и в основном интерфейсе.

Установите значение защиты.

Страница вверх или страница вниз к S-OVP, S-OCP или S-OPP место для установки избыточного напряжения, избыточное значение и избыточное значение мощности соответственно; когда значение до значения настройки, выход будет закрыт. И затем нажмите в ближайшее время потенциометр кодирования, чтобы войти в состояние регулировки числового значения, которое вы хотите настроить. Включите потенциометр кодирования для регулировки числового значения. Если вы хотите выйти из настройки числового значения, нажмите кнопку «вскоре установить».

Регулировка яркости экрана.

Страница вверх или страница вниз до B-LED, а затем нажмите в ближайшее время потенциометр кодирования, чтобы войти в состояние регулировки яркости экрана. Включите потенциометр кодирования для регулировки числового значения, которое вам нужно. Если вы хотите выйти из настройки числового значения, нажмите кнопку «вскоре установить». Есть шесть уровней яркости ЖК-экрана, 0-5 уровня. Ранг 0-самый темный; ранг 5-самый яркий. Вы можете выбрать то, что вам нравится.

Настройка данных и хранение указанной группы данных.

Страница вверх или страница вниз до M-PRE, а затем нажмите в ближайшее время потенциометр кодирования, чтобы войти в ста
