Последнее обновление: 10.10.2024
\
\
Idm01модуль является активным зондом для изоляции дифференциального входа, его входной порт isBNCInterface, выходной порт является плоским проводным интерфейсом, вход и выход полностью изолированы, и вход сам является дифференциальным 。 он может cooperateLOTOAny один ofUSBUse из осциллограф 。 пройти во время интерфейса useVGAInterface insertionOSCXXXOscilloscopeVGAExtended, входной канал осциллографа может быть изменен на изолированный дифференциальный вход 。
\
\

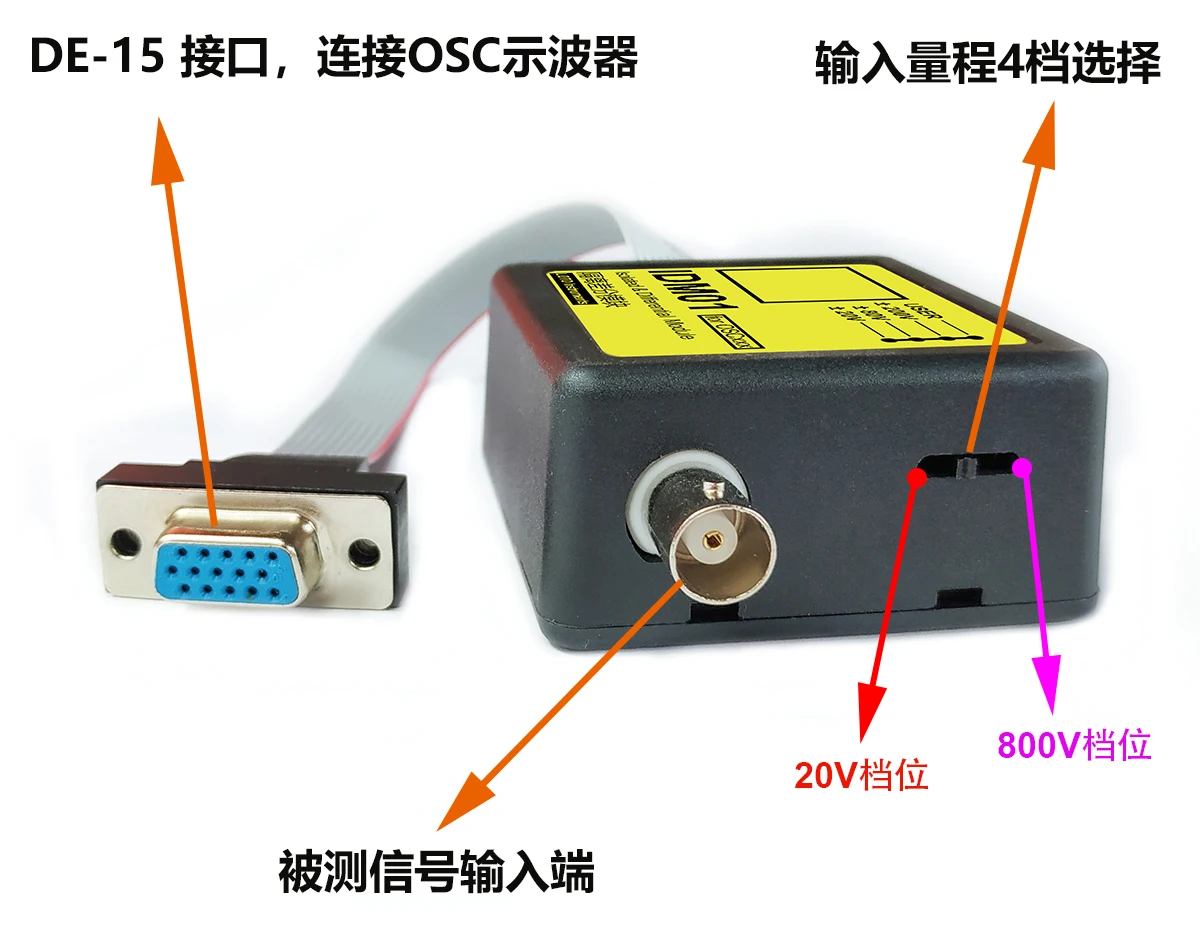

Модуль idm01имеет только один вход, может быть выбран с помощью набора switch4Input gear, а именно +-20Vrange,+-80Vrange,+-200Vrange, а также +-800Vrange 。Если клиенту нужно настроить диапазон измерения, например, сбор милливольтового сигнала без измерения высоковольтного сигнала, то Вы можете позвонить для пропорциональной настройки。 \
\
Idm01пропускная способность is50k Гц 。
\
\
Данный модуль предназначен для решения следующих проблем:
\
\
1: тестовая цепь сильна, не Изолируйте и не беспокойтесь о повреждении оборудования и компьютеров.
\
2: тестовая цепь Горячая, неясно, может ли измеренная земля быть подключена к осциллографу, или сделать ясным неэквивалентную ситуацию между измеренным заземлением и заземлением осциллографа.
\
3: Высокое напряжение общего режима в Тестируемом месте, если разница не сделана, это не входит в диапазон ввода осциллографа.
\
4: измеренный сигнал является дифференциальным сигналом, не предоставляется заземляющий провод, только пара дифференциальных сигнальных линий.
\
\
\
\
\
\

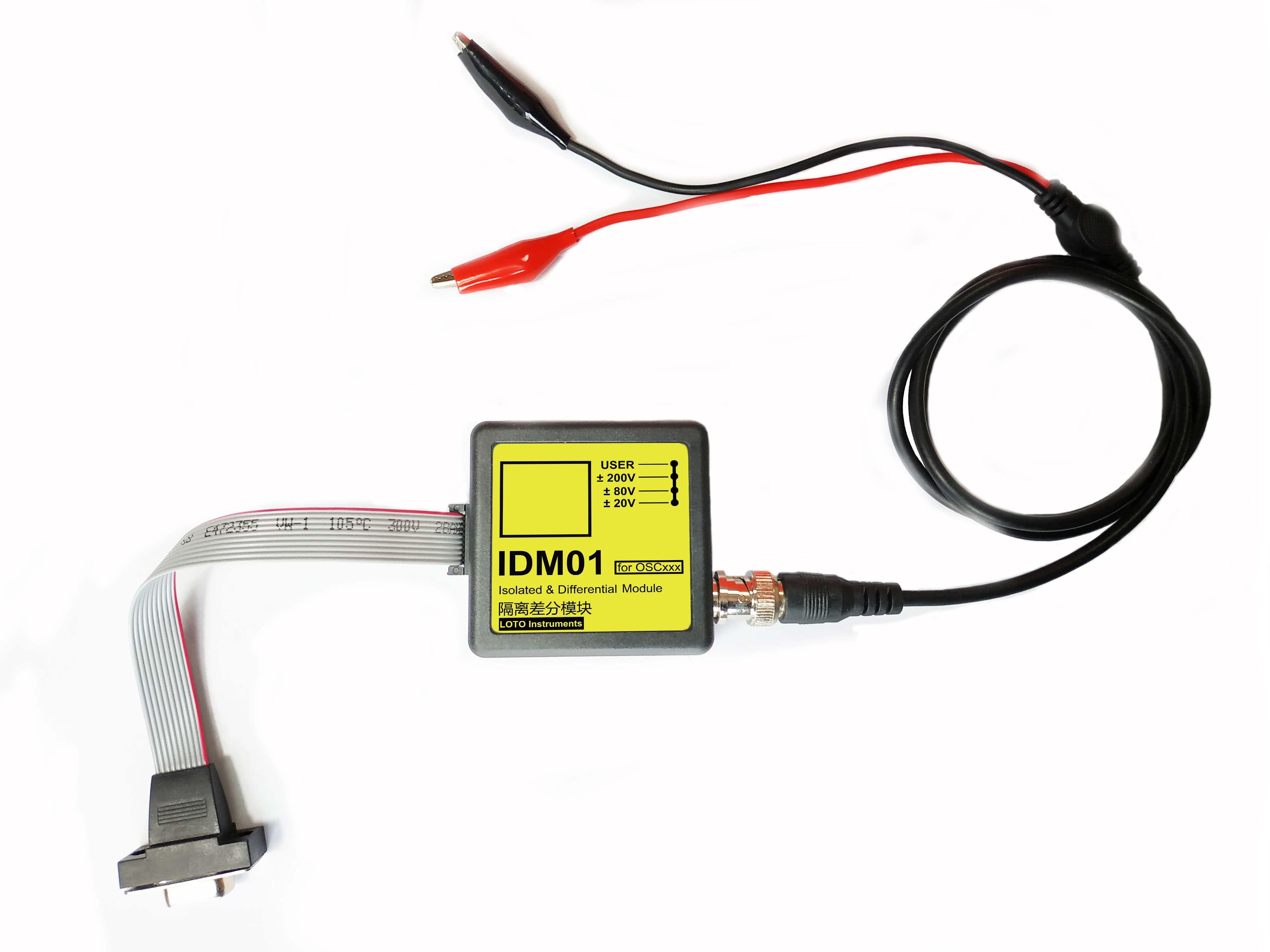

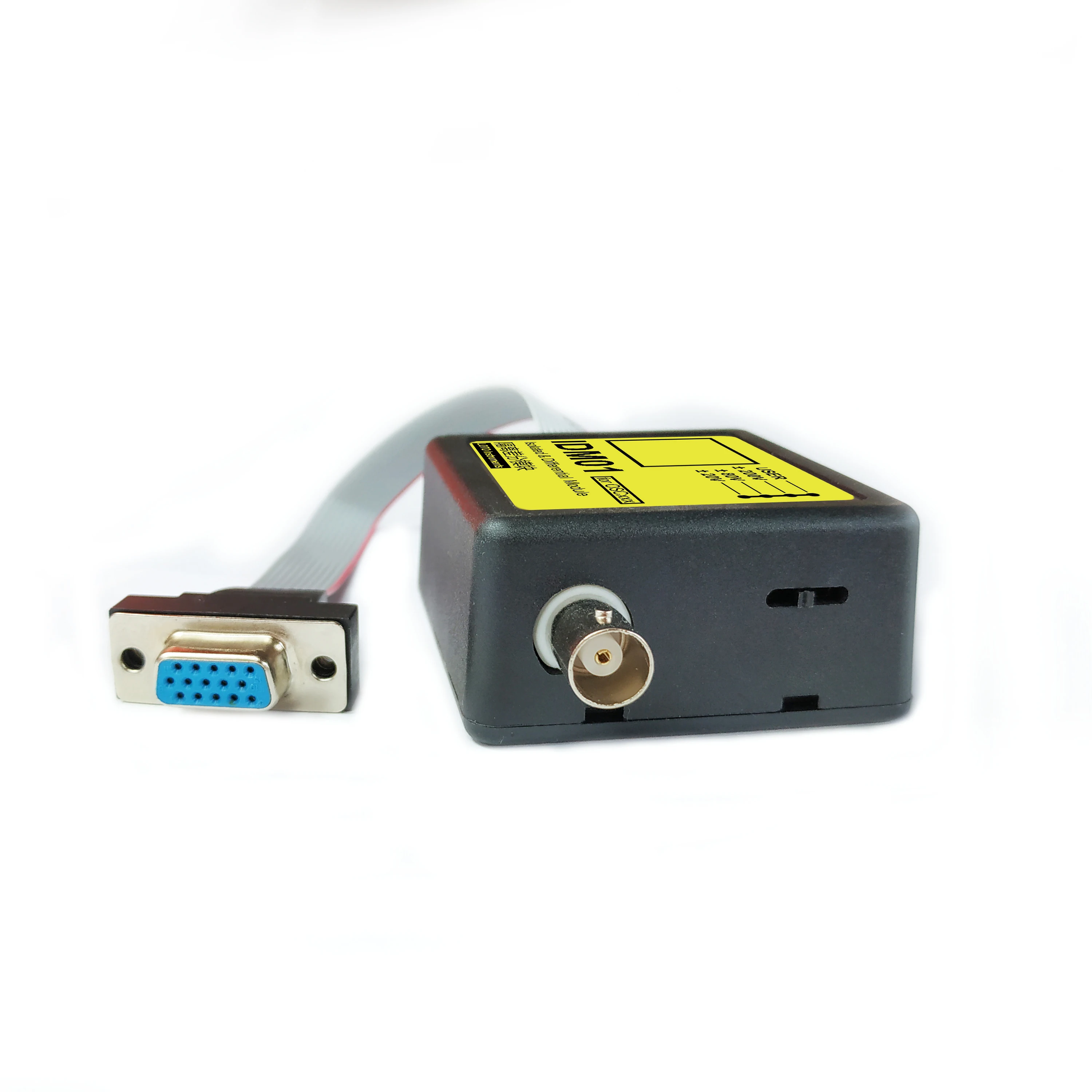

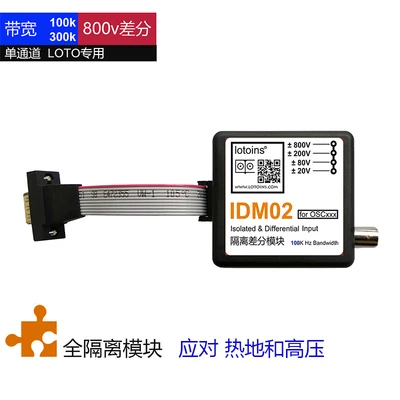

На рисунке выше showsidm01полный обзор изолированного дифференциального модуля, вся пластиковая оболочка используется, чтобы избежать сильного электрического тока при измерении высокого напряжения, указанная цена не включает другие аксессуары.
\
\
\
\
\
\

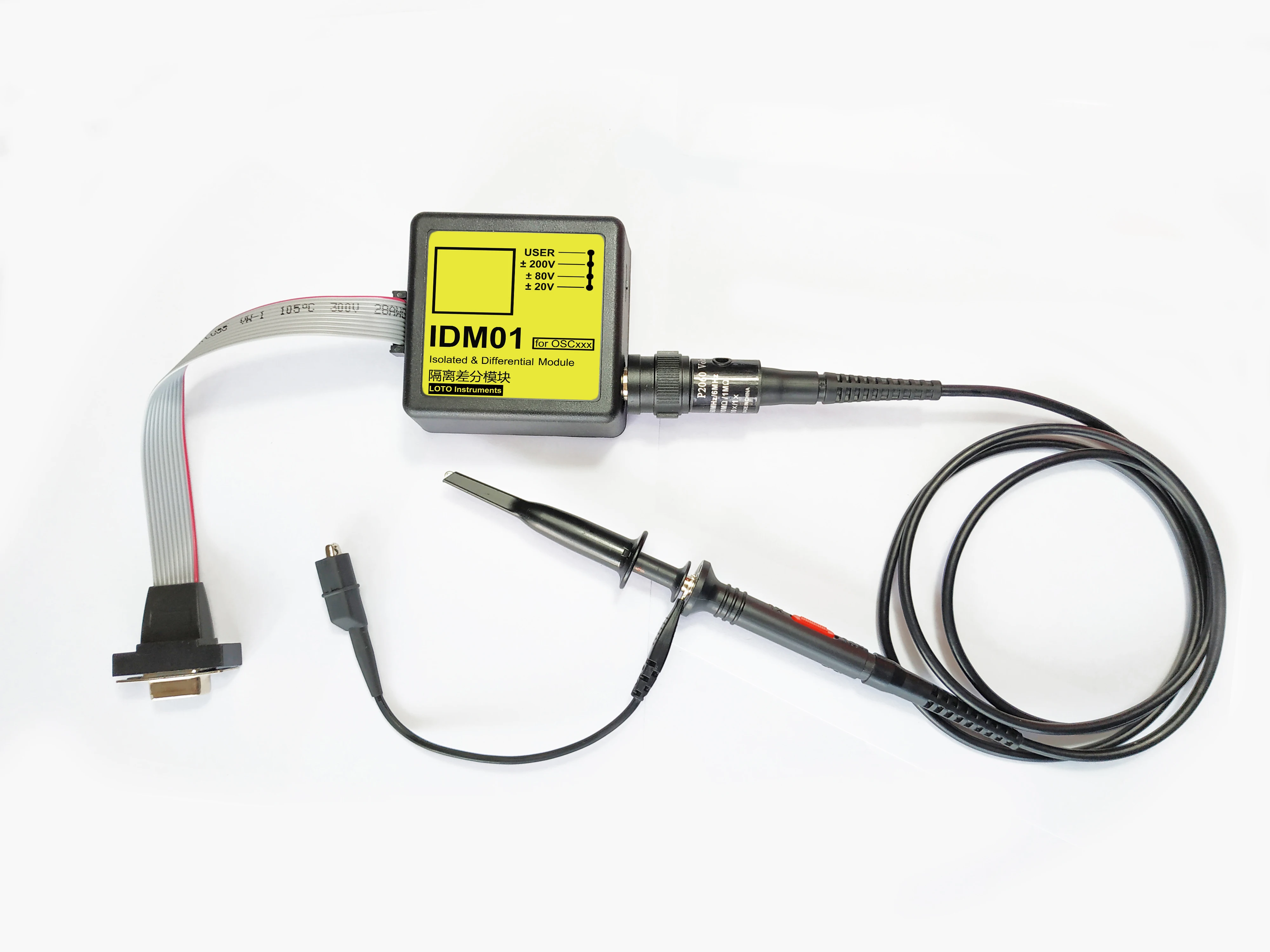

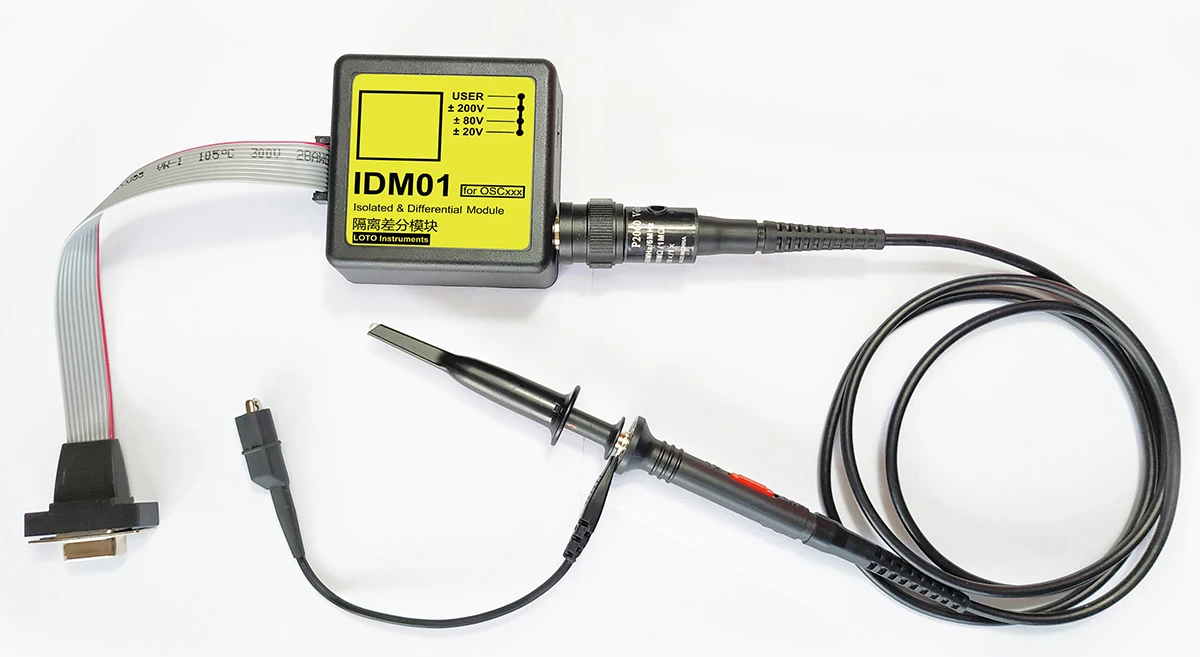

Если у вас уже есть purchasedLOTOOfOSCXXXseriesUSBOscilloscope, поэтому стандарт x1/X10The зонд может непосредственно andidm01кооперативное использование, не нужно покупать дополнительные зонды, как показано на рисунке ниже:
\
\
\

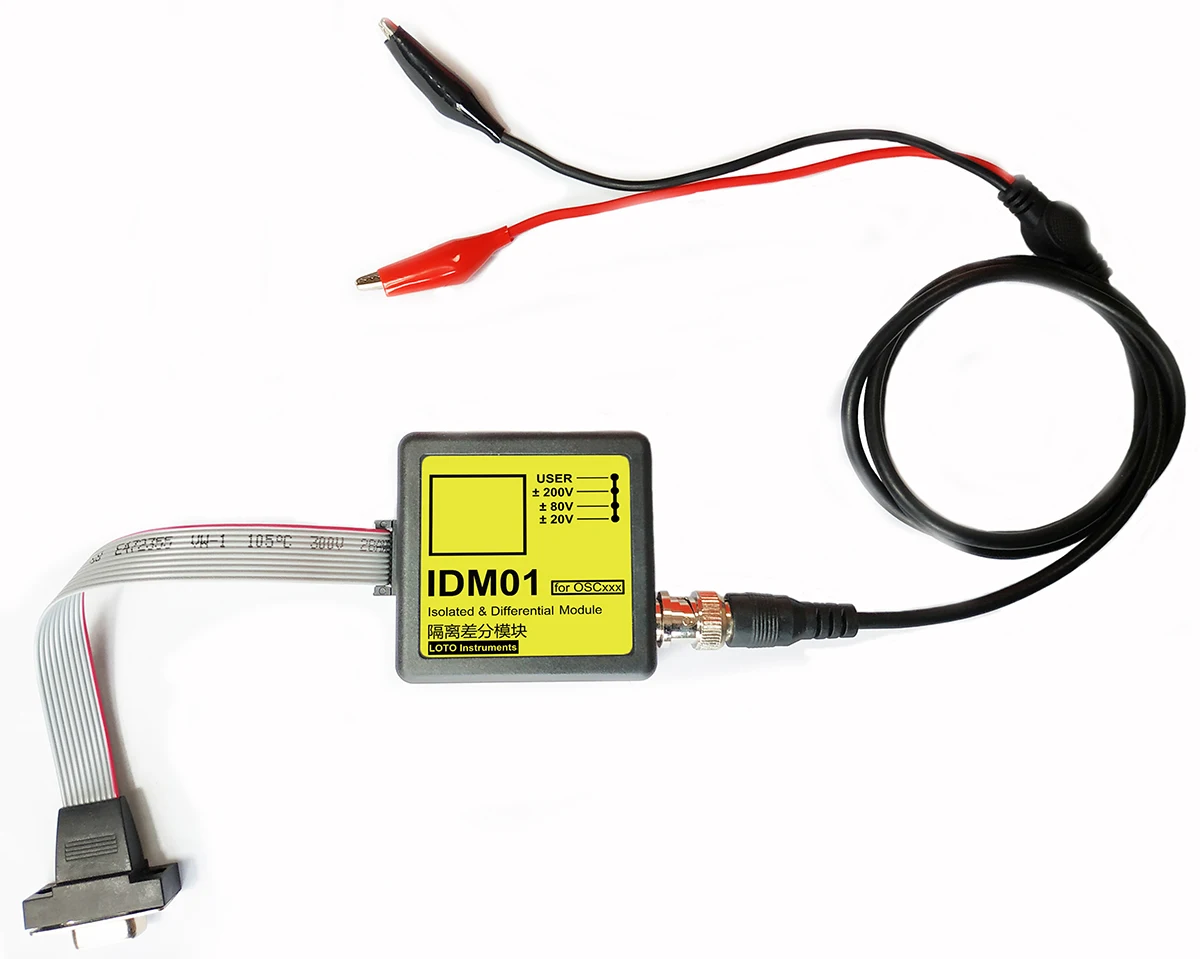

Конечно, стандартная проводка генератора сигналов также может использоваться, но этот вид проводки выставляется из-за разъема, при измерении высокого напряжения, пожалуйста, будьте осторожны, чтобы не трогать его непосредственно руками, безопасная работа, как показано на рисунке ниже:
\
\

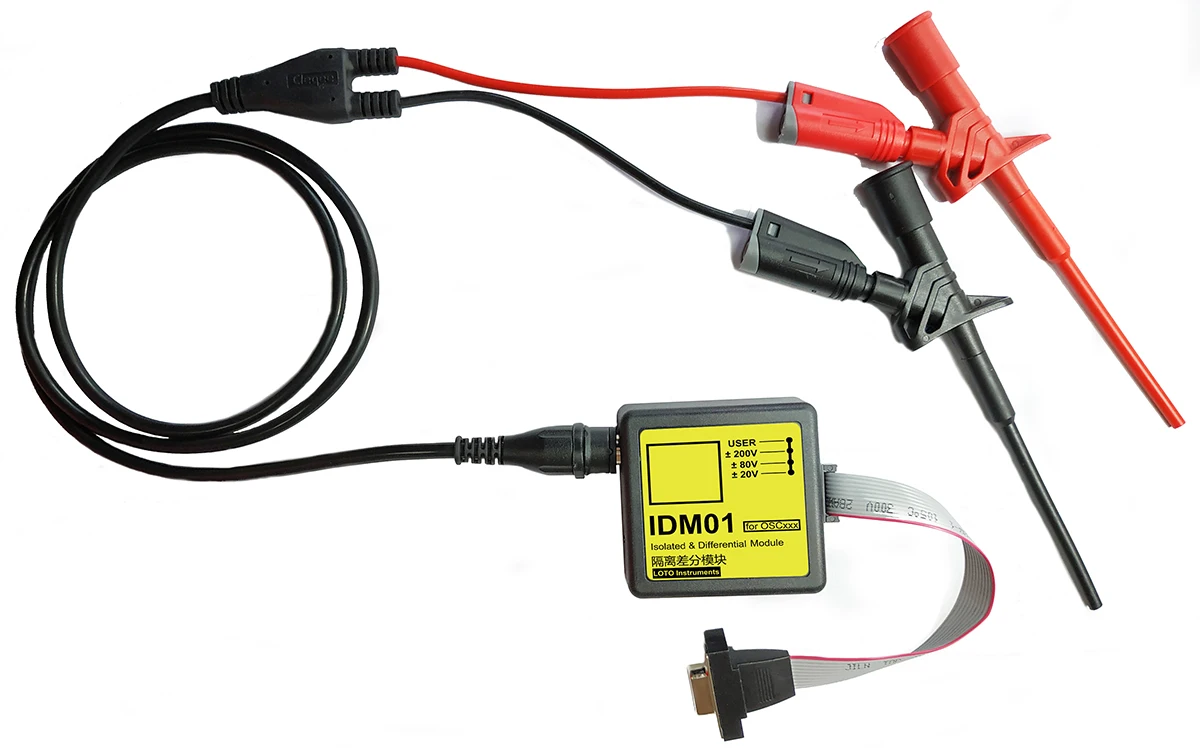

Или используйте Высоковольтную специальную проводку с защитной защитой для зонда, этот вид провода плотно изолирует все соединения, может работать легко, как показано на рисунке ниже:
\
\
\
\

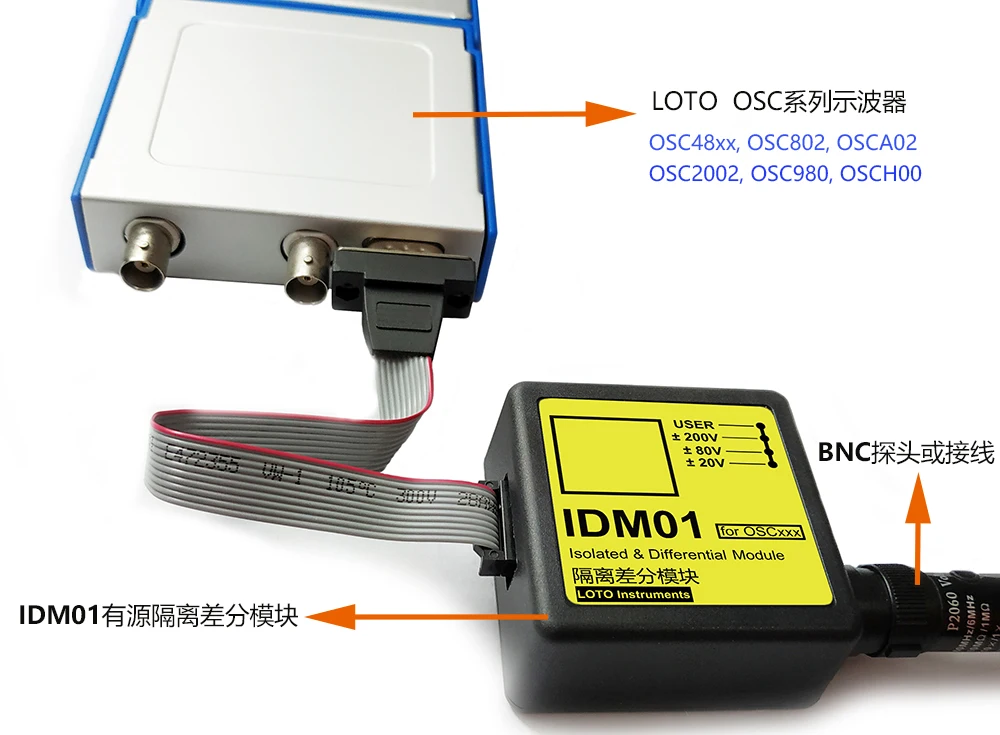

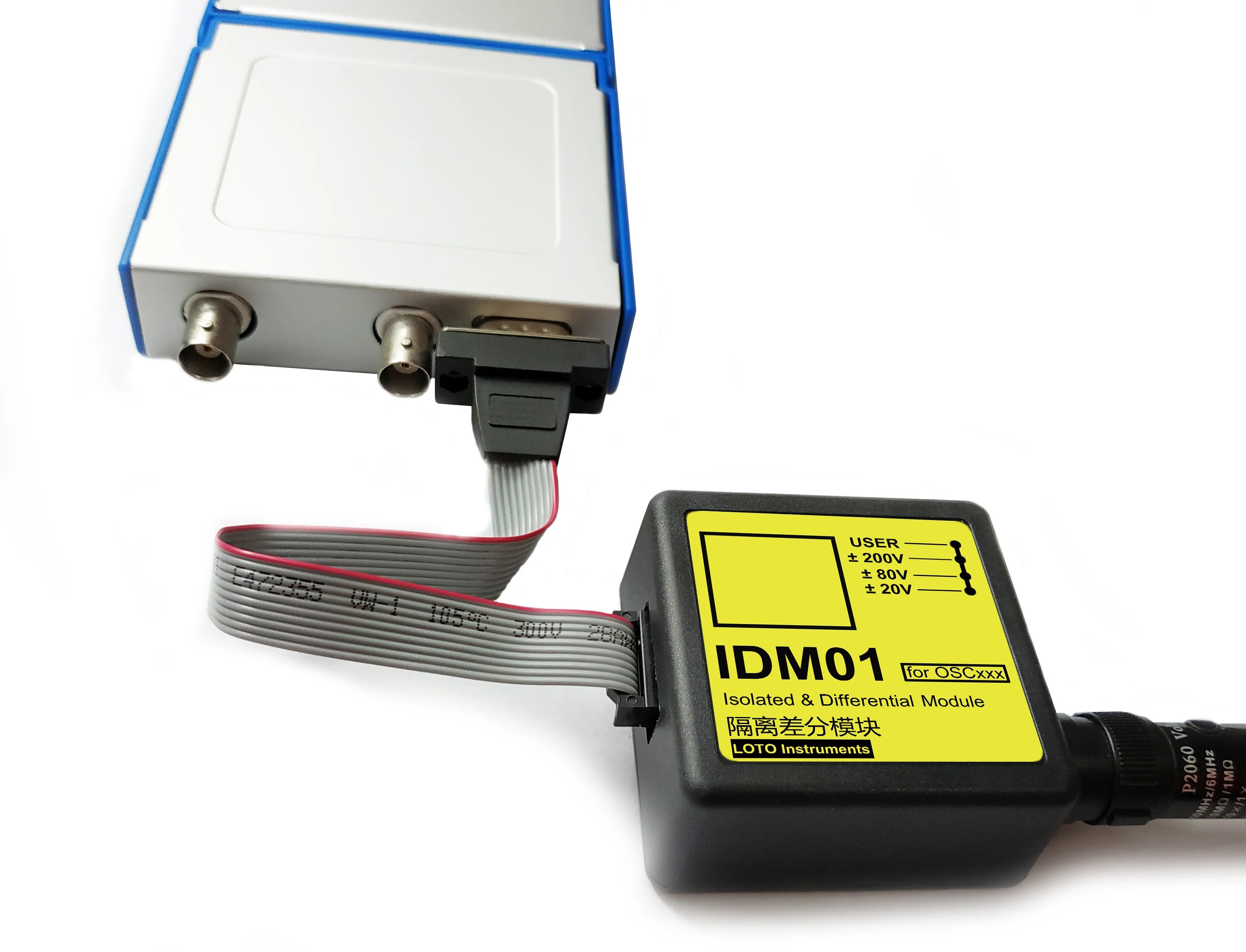

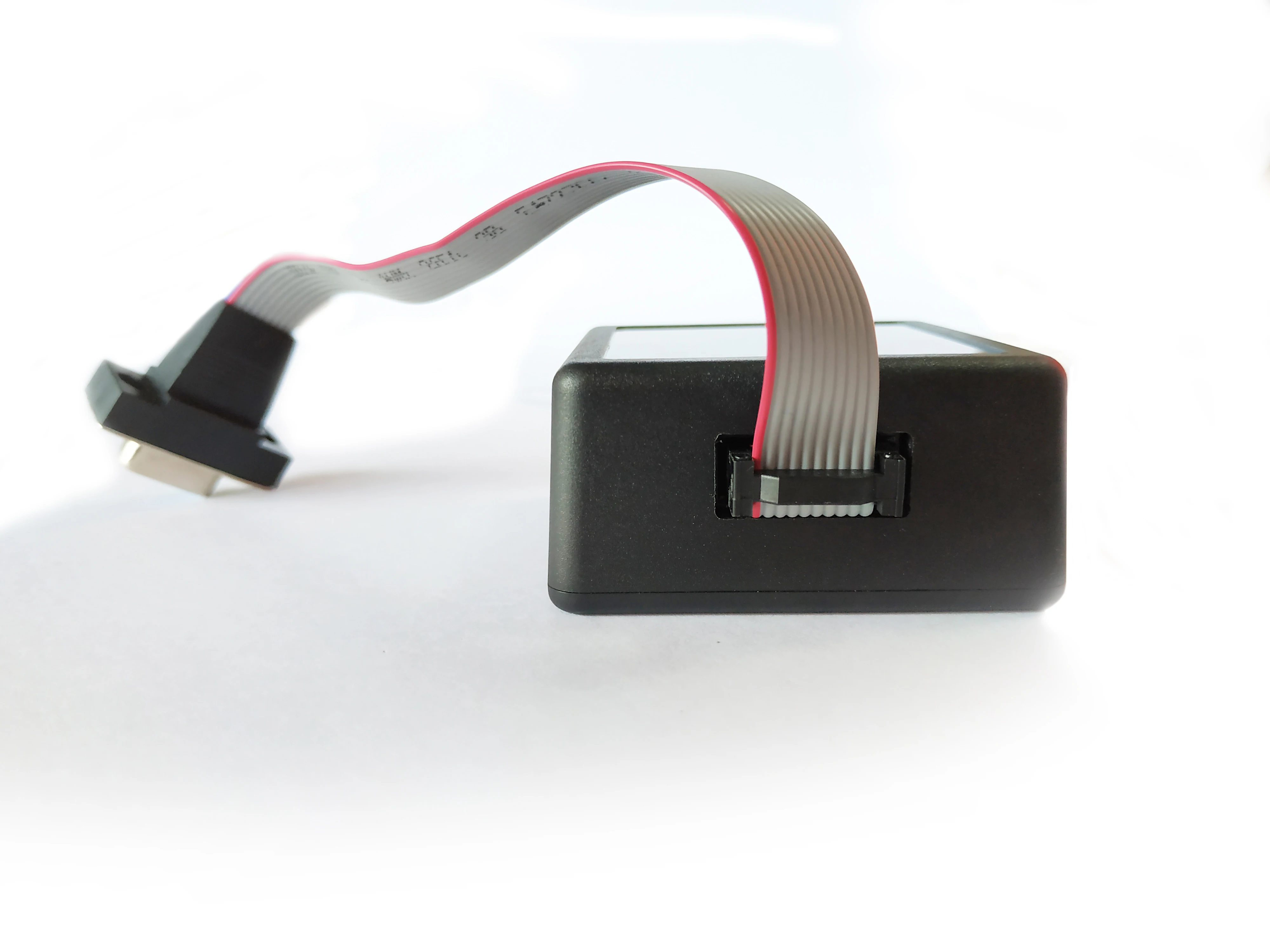

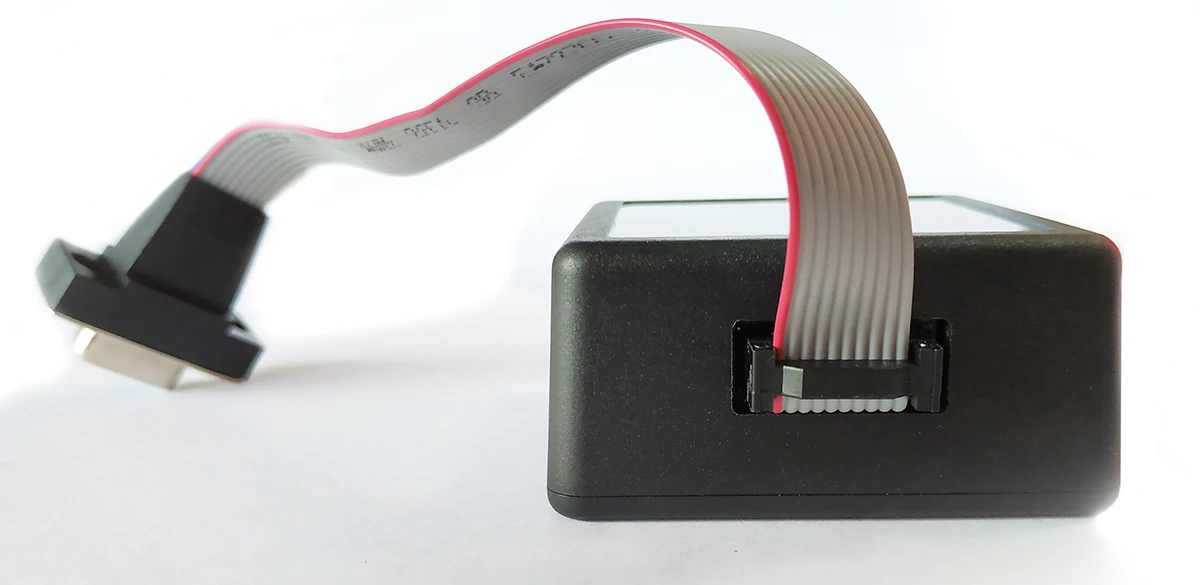

IDM01Module andOSCXXXThe режим подключения осциллографа isDE-15Interface, вот что мы видите. VGAInterface, режим стыковки показан на рисунке ниже:
\
\
\
\

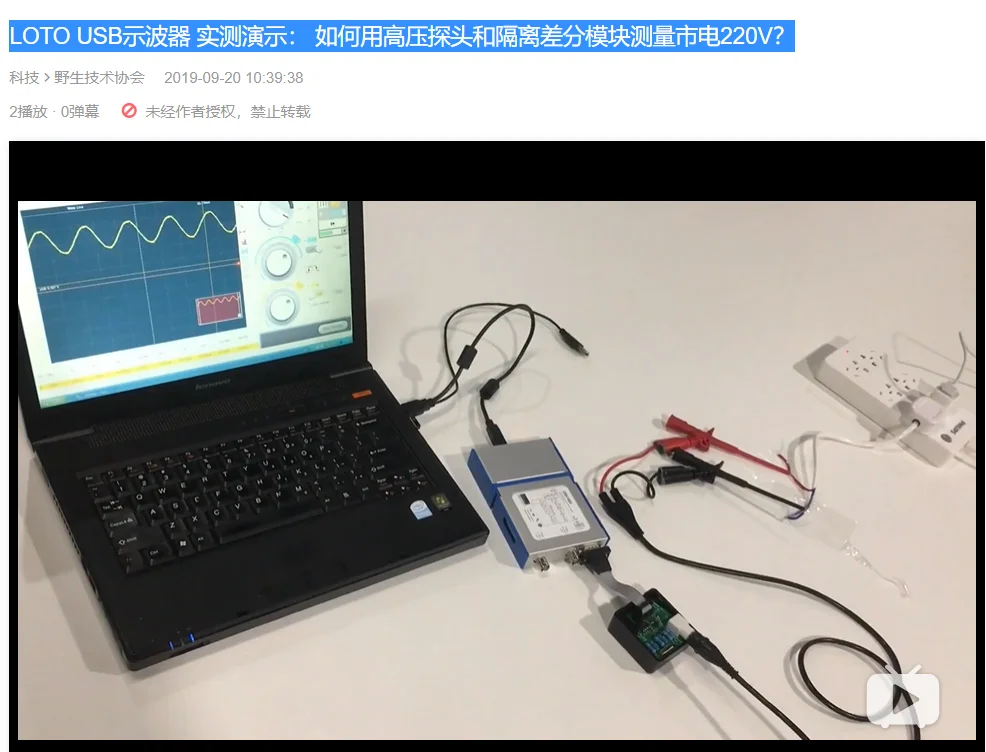

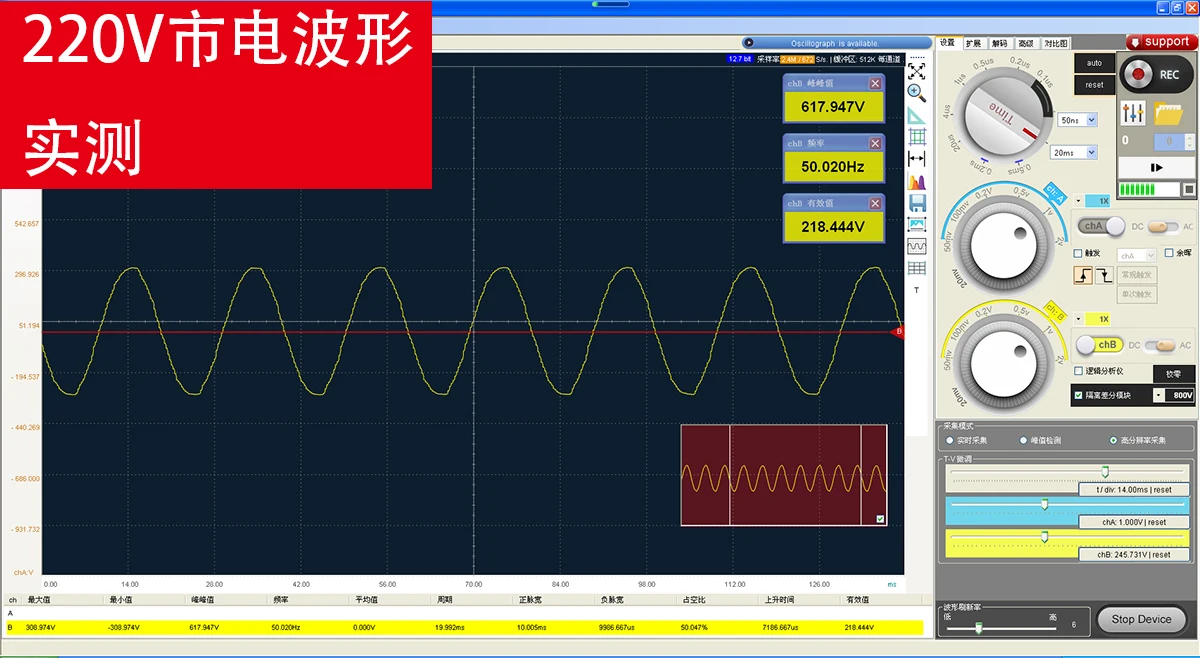

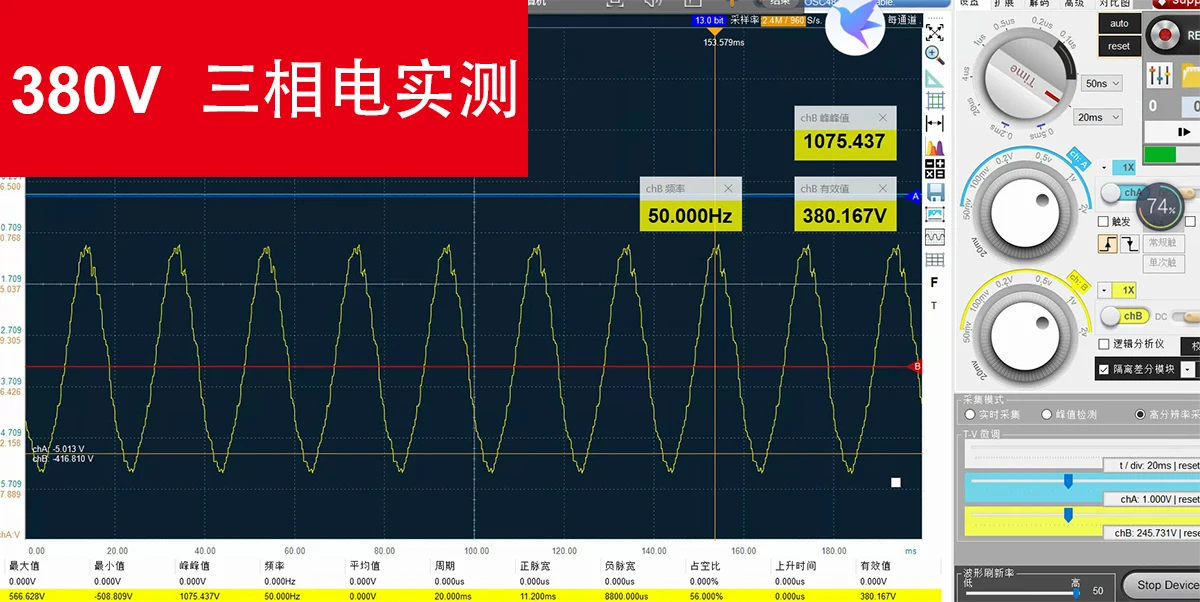

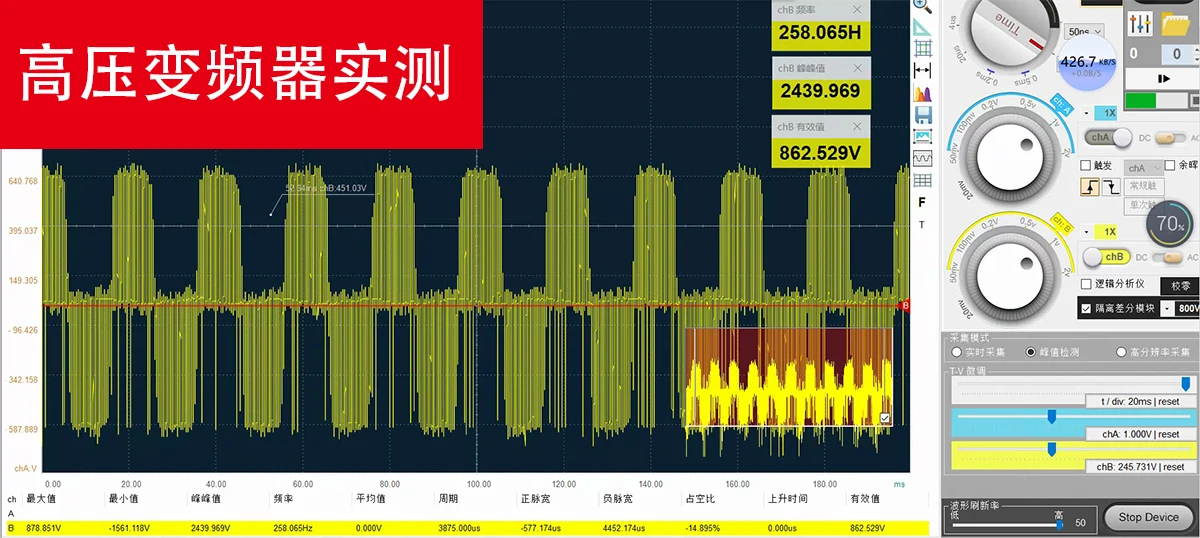

Прилагается к use100:1 датчик высокого давления andIDM01Isolation дифференциальный зонд тестовая сеть power220v управление видео:
\
Https://www.bilibili.com/video/av68337909/
\
