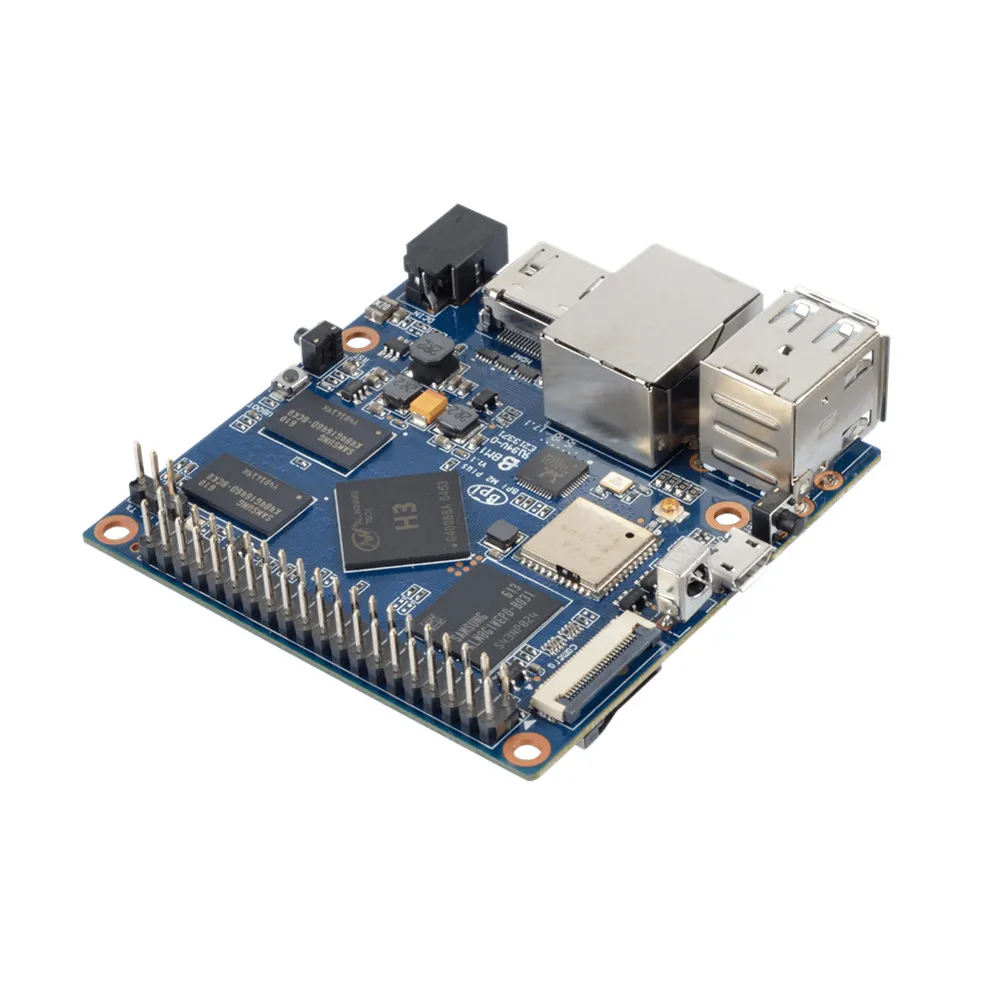

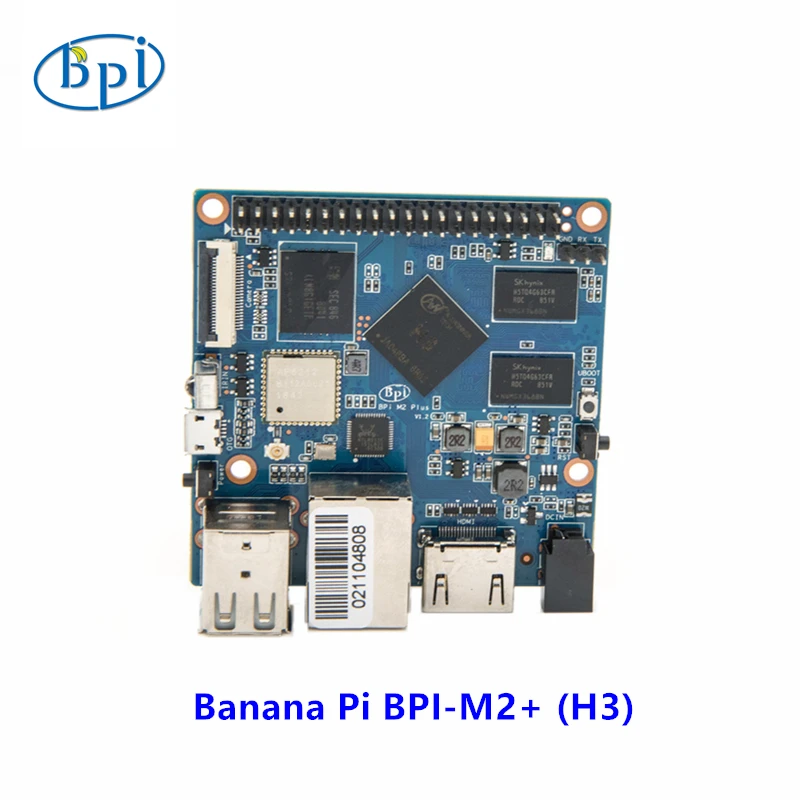

Четырехъядерный одноплатный компьютер Allwinner H3 банан PI BPI M2 + (M2 Plus) плата

Banana PI BPI-M2 +-это Аппаратная платформа с открытым исходным кодом, Banana PI BPI-M2 +-четырехъядерный вариант Banana Pi, он поддерживает WIFI на борту. Используйте чип Alliwnner H3 на борту. И мини размер только 65 мм * 5 мм

Banana Pi BPI-M2 + Серия запускает Android,Debian linux,Ubuntu linux, Raspberry Pi и другие изображения.

Оборудование Banana PI PBI-M2 +: четырехъядерный процессор ARM7 с частотой 1 ГГц, 1 ГБ DDR3 SDRAM, 8 Гб eMMC flash на плате, а также модуль SDIO wifi и BT4.0 на плате.

Banana PI BPI-M2 + с гигабитным портом ethernet, он может работать с Android 4,4 плавно. Он может легко работать с игрой, он поддерживает видео выход высокой четкости 1080P и поддержку 4K, GPIO совместим с Raspberry Pi B + и может поддерживать изображение raspbian

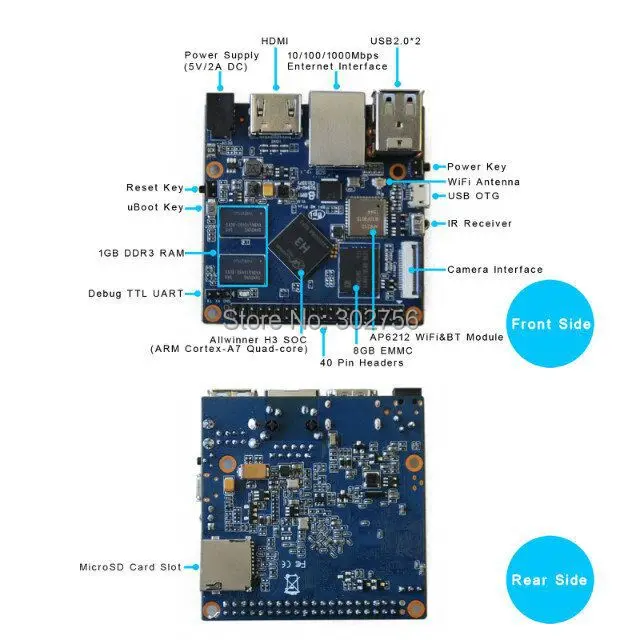

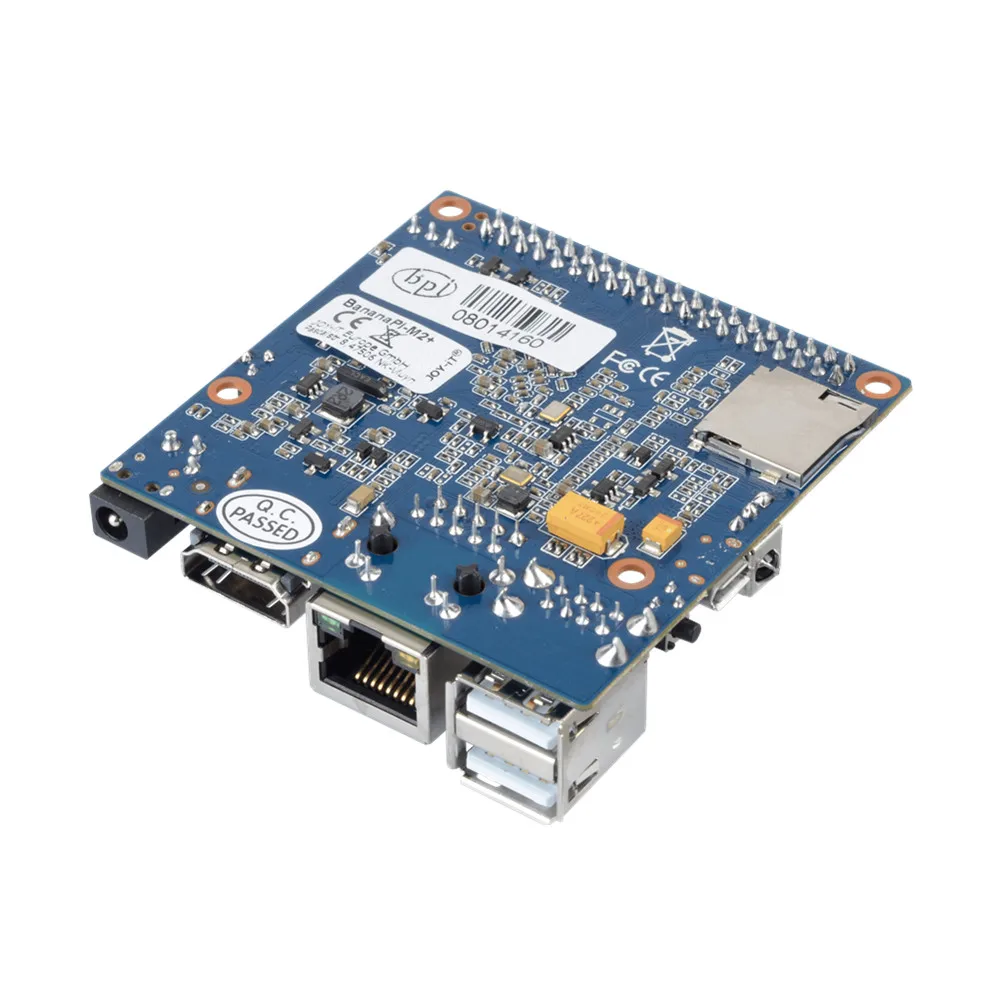

Аппаратный интерфейс:

Технические характеристики оборудования:

Технические характеристики оборудования Banana Pi M2 +(Plus)

Процессор

H3 четырехъядерный Cortex-A7 H.265/HEVC 4K

Графический процессор

Mali400MP2 GPU @ 600 МГц, поддерживает OpenGL ES 2,0

Память

1 ГБ DDR3 (совместно с GPU)

Вспышка

Встроенная вспышка eMMC 8 Гб

Сеть

10/100/1000 Ethernet

WIFI и BT

SDIO AP6212 для Wi-Fi и BT 4,0 (опция AP6181 AP6335)

Видео вход

В CSI вход камера с коннектором: 1 поддерживает 8-битную YUV422 КМОП-Матрица интерфейс, 2 поддерживает CCIR656 протокол для NTSC и PAL, 3 поддерживает SM мегапиксельная камера сенсор, 4 поддерживает решение для видеозахвата до 1080p @ 30 кадров в секунду

Видеовыход

Поддерживает выход HDMI с HDCP, поддерживает HDMI CEC, поддерживает функцию HDMI 30, интегрированный CVBS, поддерживает одновременный выход HDMI и CVBS

Аудиовыход

HDMI

Мощность

5 В/2 а DC вход может поставить питание, но USB OTG вход не поставляет питание

Порты USB 2,0

Два хоста USB 2,0, один USB 2,0 OTG

GPIO

40 штырьков, совместим с Raspberry Pi B +

Светодиодный

Светодиодный индикатор питания и индикатор состояния

ИК

ИК вход на плате

ОС

Android, Ubuntu, Debian, Raspberry Pi изображение

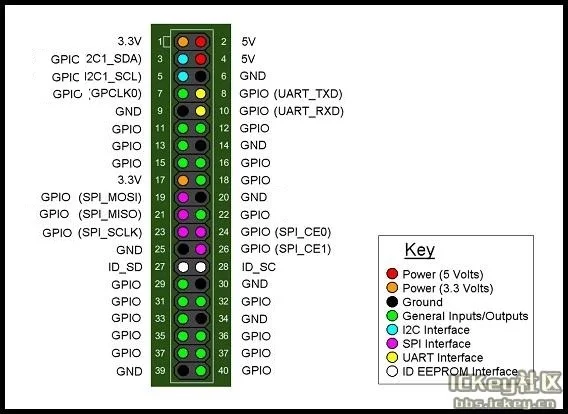

Banana Pi BPI-M2 + (BPI-M2 плюс) имеет 40-контактный GPIO header, что соответствует модели Raspberry Pi 3. Ниже приведена таблица с указанием Banana Pi GPIO разводки выводов:
