Последнее обновление: 21.09.2024

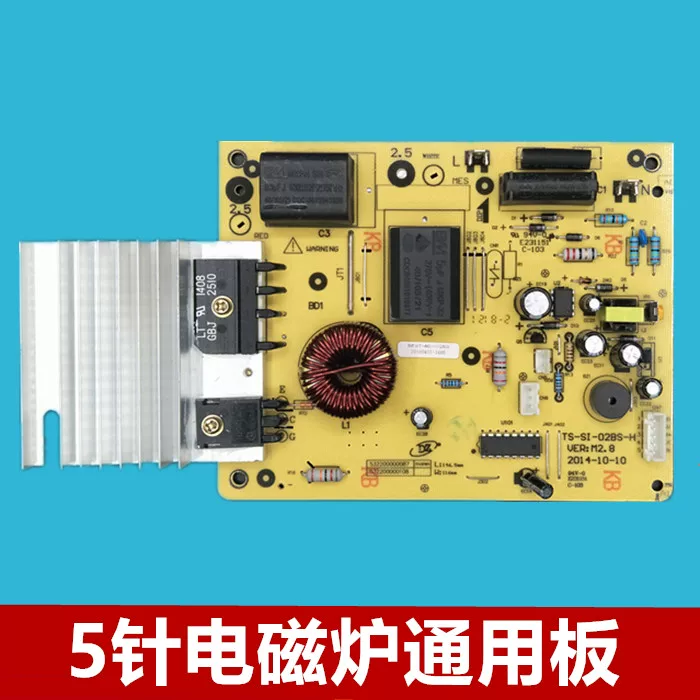

Типы неприменимых панелей являются следующими:
1.c20sh2049
Общий анализ неисправностей:
Сначала сгорите предохранитель
Анализ отказов:
Эта неисправность обычно возникает при повреждении других компонентов, таких как IGBT, выпрямительный мостовой стек, а также при поломке и т. Д. После замены нового предохранителя не включайте тестовую машину сразу, иначе это может привести к повторному сгоранию предохранителя.
Шаги проверки:
1. Проверьте, не поломается ли цепь привода стабилитрона DW1 18 в.
2. Проверьте, является ли патч-Транзистор цепи привода Q1Q2Q3 нормальным или поломленным.
3. Проверьте, не обдут ли провод заземления печатной платы.
4. Проверьте, не сломался ли источник питания D1D2D5 (IN4007) и блок питания ICAP8012.
5. Нормальная ли емкость большого конденсатора 5 мкФ 0,3 мкФ.
Во-вторых, вентилятор не поворачивается
Шаги проверки:
1, транзистор привода вентилятора 8050
2. Нормальный ли источник 18 в?
3. Проверьте, хороший или плохой вентилятор.
В-третьих, сигнализация не имеет питания
Шаги проверки:
1. Измерьте, имеет ли клемма катушки Напряжение 300 В.
2. Измерьте напряжение основного 1 контакта ИС 1,0 или около того, а напряжение 2 контактов составляет около 0,9.
3. Измерьте схему привода SMD-транзистора Q1Q2Q3, трубку регулятора 18 в.
4. Нормальное напряжение источника питания 18 в, 5 В
5. Проверьте конденсатор чипа C8 (емкость 471P)
В-четвертых, повышение мощности/разрыв/прерывистый нагрев
Шаги проверки:
1. Проверьте, припаяна ли медная проволока.
2. Проверьте потенциометр/Регулируемое сопротивление и конденсатор чипа C16, 17
3. Измерьте напряжение основного контакта IC12 (около 3,0 в)
Пять, без ответа на питание
Шаги проверки:
1. Проверьте схему питания 10 европейских проводов, намотанных резистором, источник питания ICAP8012
2. Проверьте источник питания стабилитрона DW218V, трансформатор конденсатора EC104 1 мкФ 450 в 4,7 мкФ.
3. Проверьте диод D5D7D8 (UF4007)
4. Проверьте U103 (78L05)
5. Если напряжение нормальное или нет проверки реакции: 1, основная ИС. 2. Сопротивление R23 (1,5 K) R24 (3,3 K).
Шестой, дисплей E1 E2 E3
Шаги проверки:
1. Проверьте, нормальный ли основной датчик (термистор с отрицательным температурным коэффициентом датчика 100K)
2. Проверьте терморезистор R45 c15.
3. Замените основной ИС.
Seven, дисплей E4 E5 E6
Шаги проверки:
1. Проверьте, нормальный ли термистор IGBT.
2. Слишком ли высокая температура печи и нормальная скорость вращения вентилятора?
3. Проверьте микросхему резистора R99 C14 и основной ИС.
Восемь, обычный код неисправности
Разомкнутая цепь E1 (основной датчик сломан)
E2 короткое замыкание (основной датчик сломан)
E3 высокая температура (основной датчик плохой)
E4 разомкнутая цепь (датчик радиатора сломан)
E5 короткое замыкание (датчик радиатора сломан)
Высокая температура E6 (плохой датчик радиатора)
Защита от низкого напряжения E7
Защита высокого напряжения E8
Защита от сухого горения E10
Плохой основной датчик E11
