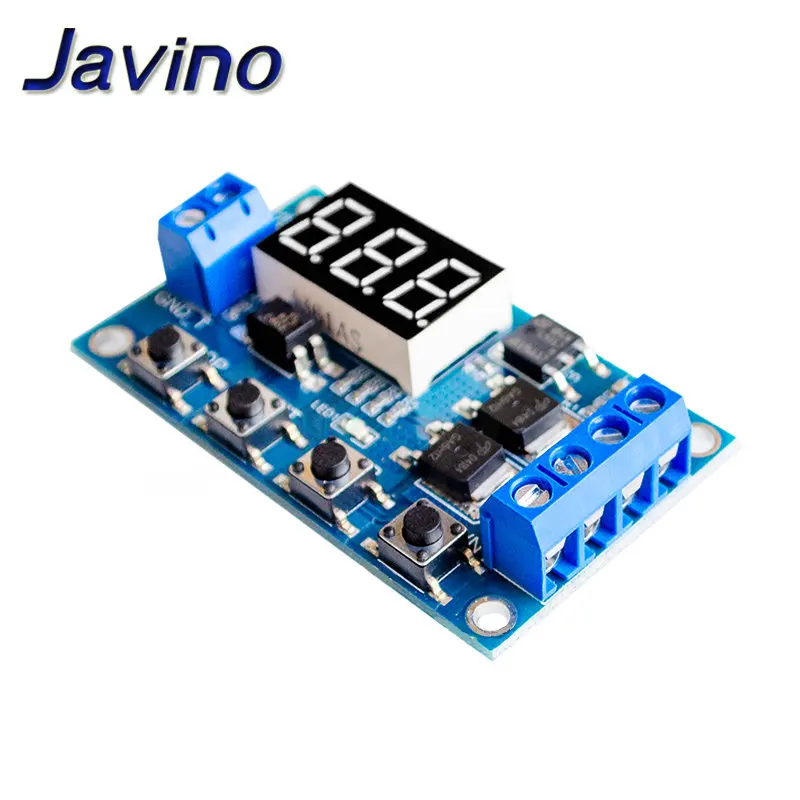

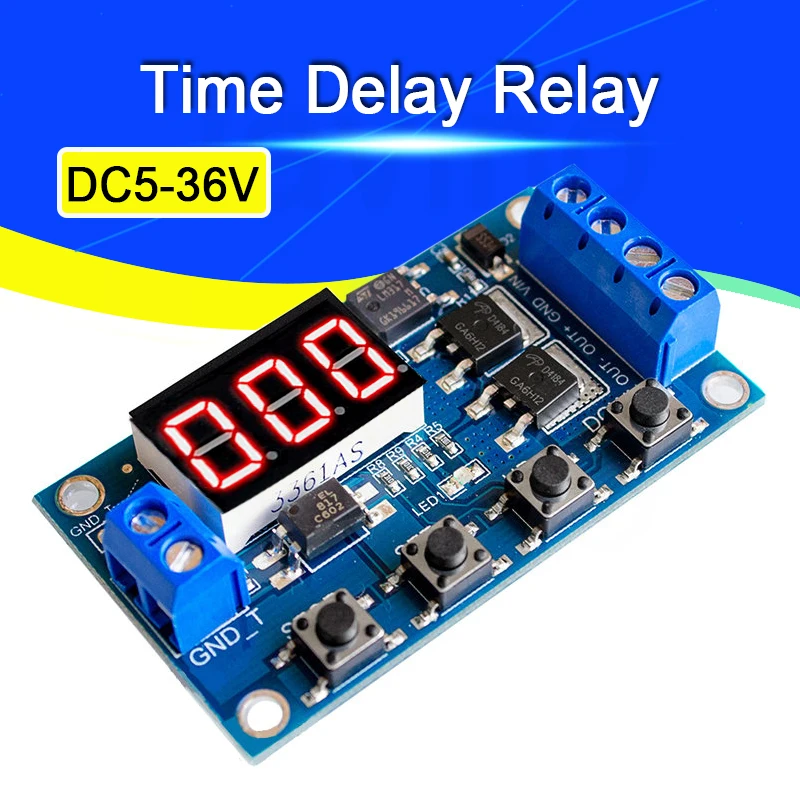

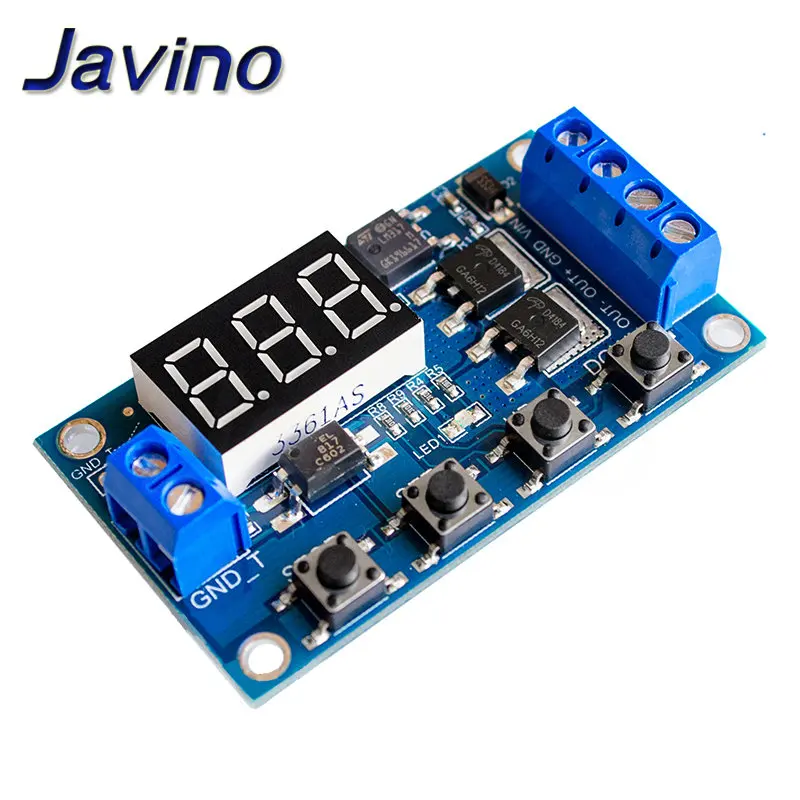

DC5-36V двойной МОП-, светодиодное Цифровое реле задержки времени, таймер задержки, печатная плата, модуль управления таймером сделай сам, цикл запуска

0,1 секунд (мин) до 999 минут (макс) плавная регулировка.Этот продукт прост в использовании, много функций, но всем покупателям нужно внимательно ознакомиться с инструкцией, очень полезный продукт.

Характеристики и использование модуля:Для достижения быстрого включения и выключения цепи, неограниченное количество переключений;Проведение и процесс резки не производит шума, нет искры, Нет электромагнитных помех;По сравнению с электромагнитными релейными продуктами, более долгий срок службы;Параллельный привод dual-MOS, более низкое сопротивление, больше тока, сильная мощность; При комнатной температуре, рабочий ток до 15а, мощность до 400 Вт, для удовлетворения наибольшего использования техники;Очень удобный способ управления двигателем, лампами светодиодный одами, двигателями постоянного тока, микронасосами, электромагнитными клапанами и т. Д.

Основные характеристики:Широкий вход напряжения (5 ~ 36 В), большинство устройств можно использовать, очень удобно;Интерфейс понятный и простой, мощный, легко понять, удовлетворит практически все ваши потребности;Функция аварийной остановки (клавиша «стоп»); С защитой от обратной полярности, обратная полярность не пригорит изделие.Увеличить спящий режим, если этот режим включен, без каких-либо операций в течение 5 минут, то автоматически выключить монитор, пробуждение любой клавиши;Можно задать разные параметры OP, CL, LOP, которые независимы друг от друга, и автоматически сохраняются;После выключения модуля все настройки параметров не теряются.

Режим работы:P1: Триггерный сигнал, реле находится на времени "OP", а затем отключается; В времени "OP", как указано ниже:P1.1: сигнал снова срабатывает, недопустимыйP1.2: сигнал снова срабатывает, часы сбрасываютсяP1.3: повторный запуск сигнала, выключение реле, Остановка часов;P-2: Триггерный сигнал, реле выключено "CL" времени, реле на "OP" времени, а затем отключить реле;P3.1: Триггерный сигнал, реле включается по истечении времени «OP», реле выключено время «CL», затем цикл работы, если период триггерного сигнала, реле выключено, остановка часов; Количество циклов ("LOP") можно установить.P3.2: без срабатывающего сигнала реле находится на времени "OP", реле выключено "CL" время, и прошло циклирование; Можно установить Частотный ("LOP") цикл;P-4: Функция удержания сигнала. При наличии синхронизации триггерного сигнала Реле остается включенным; Когда сигнал исчезает, после времени "ОП" реле есть; Если другой сигнал во время синхронизации, время очищается;

Параметры изделия:1: Рабочее напряжение: 5-36 в.2: Источник запуска: Активный-высокий (3,0 в-24 в), имеет изоляцию оптопары, может улучшить возможности системы против помех (клиенты также могут сократить общий грунт).3: Выходная мощность: постоянный ток 5в-36в, при комнатной температуре, непрерывный ток 15А, мощность 400 Вт! Улучшают условия отвода тепла, максимальный ток до 30А.4: Ток покоя: 20мА; Рабочий ток: 50мА5: Срок службы: любые времена переключения; Рабочая температура: -40-85; Размер: 6,0*3,4*1,2 см.6: с изоляцией оптопары, улучшенными возможностями защиты от помех, плата промышленного класса.

Обратите внимание:Модуль является активным выходом, выходное напряжение равно входному напряжению.2.'DC + 'и 'нагрузка +' это внутреннее короткое замыкание полюсов, но 'DC-'и' нагрузки-'полюса во время использования не могут быть укорочены, иначе нагрузку нельзя контролировать включением и выключением, что эквивалентно нагрузке осуществляется перевозка электричества.Диапазон синхронизации0,1 секунд (мин) до 999 минут (макс.) плавная регулировка

Как выбрать временной диапазон?После установки значения параметра выбора режима экрана коротким нажатием кнопки "STOP" для выбора временного диапазона;XXX. Десятичная точка в месте единицы измерения, временной диапазон: от 1 секунды до 999 секунд.Десятичная точка за десятичное место, диапазон времени: от 0,1 до 99,9 секундХ. X. Десятичная полная яркость, диапазон времени: от 1 минуты до 999 минут.Например, вы хотите установить «OP» на 3,2 секунды, затем переместить десятичную точку на десятичное место, цифровой дисплей 03,2Описание параметра: "OP"-время проводимости, "CL"-время выключения, "LOP"-количество циклов (1-999 раз, "---" представляет бесконечную петлю).Эти параметры независимы друг от друга, но делятся между собой в каждом режиме. Например, в режиме P1.1 Установите значение on-time "OP" на 5 секунд, если вы переключитесь в режим P1.2, то и «OP» будет на 5 секунд.В основном интерфейсе (display 000) коротким нажатием кнопки "SET" отобразится "OP" ( "CL", "LOP") и соответствующее время XXX;Некоторые параметры только режим "OP" (например, режим P1.1, P1.2, P1.3), коротко нажмите клавишу "SET", чтобы отобразить только «OP» и соответствующее время;Некоторые модели имеют параметры "OP", "CL", "LOP" (например, режим р3.1, р3.2), коротким нажатием кнопки "SET" отобразится "OP" и соответствующее время, "CL" и соответствующее время, "LOP" и соответствующее количество раз;В основном интерфейсе коротким нажатием клавиши "установить", чтобы увидеть информацию о параметрах текущего режима, очень удобно!

Как задать параметры?Сначала ознакомьтесь с инструкцией для определения необходимого режима работы.Модуль заряжается, дисплей на текущем режиме работы (режим по умолчанию P1.1), затем вводится основной интерфейс; нажмите кнопку "установить" в течение 2 секунд после выпуска для входа в интерфейс выбора режима; Короткое время нажатием клавиши "вверх", "вниз" для выбора режима (P1.1 ~ P-4).Выберите режим (например, P3.2), коротко нажмите кнопку «установить», затем параметр, который нужно установить, мигает («OP» вовремя, «CL» время выключения, "LOP" циклы ("---" представляет бесконечную петлю), по "вверх", "вниз" Клавиши для регулировки значения параметра, поддержки длительного нажатия (быстрое увеличение или уменьшение) и короткого нажатия (увеличение или уменьшение одной единицы); затем Коротко нажмите клавишу "STOP" для выбора положения десятичной запятой, выберите временной диапазон (от 0,1 секунд до 999 минут); Коротко нажмите кнопку "sET" Кнопка для установки следующих параметров текущего режима процедуры, как указано выше.После установки параметров нажмите и удерживайте кнопку "установить" в течение 2 секунд, затем отпустите, Название текущего режима мигнет один раз, а затем Вернитесь на основной экран, задайте параметры успеха!Основной интерфейс: в реле не работает отображение состояния "000" (без запятой), с запятой под состоянием реле.Экран выбора режима: Нажмите и удерживайте клавишу «установить», чтобы войти, после завершения настройки нажмите и удерживайте клавишу «установить», чтобы выйти обратно на основной экран.Удлинители кнопок "стоп":Режим включения реле:ON: реле позволяет проводить в "ОП" вовремя;Выкл.: реле запретить проводимость всегда закрыта;В главном интерфейсе Коротко нажмите кнопку "STOP", чтобы переключиться между включением и выключением, ток, в котором будет мигать состояние, а затем вернуться на основной экран. (Эта функция является функцией аварийной остановки, нажмите на реле)Спящий режим:"C-P" Спящий режим: пять минут без каких-либо операций, цифровой дисплей автоматически выключается, программа работает как обычно;"О-д" обычный режим: цифровой дисплей всегда открыт;Нажмите на кнопку "STOP" в течение двух секунд, а затем отпустите для переключения состояния "C-P" и "O-d", в котором текущее состояние вспышек и затем Вернитесь на основной экран.Комплектация:

1 x цикл запуска таймер Выключатель задержки 12 в 24 В печатная плата MOS модуль управления трубкой
