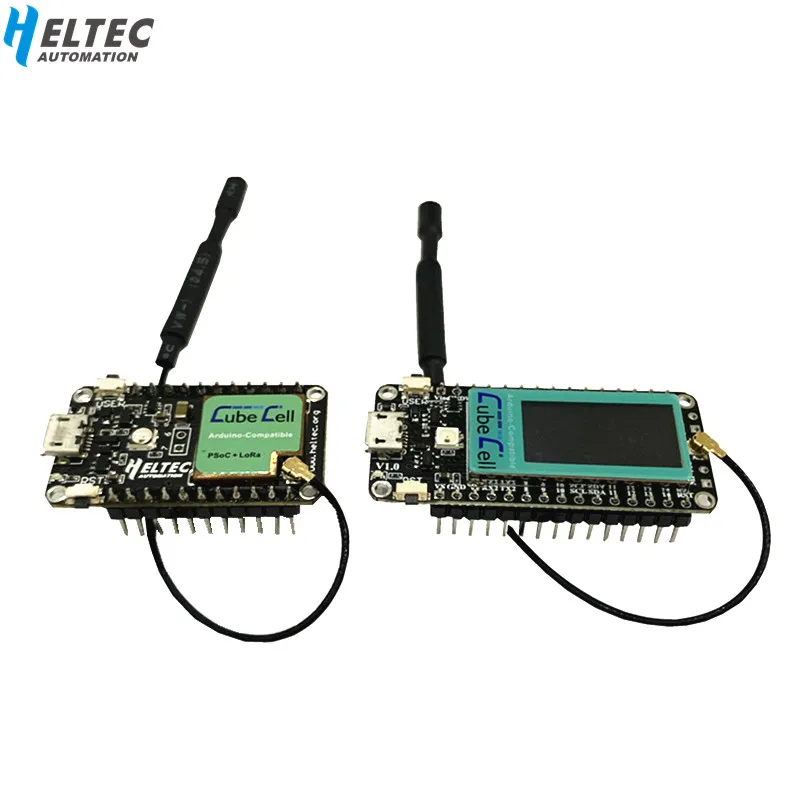

Макетная плата Heltec Lora Knot ASR6501 ASR6502 CubeCell, AHTCC-AB012 433 МГц868-915 МГц для узла arduino IOT lora

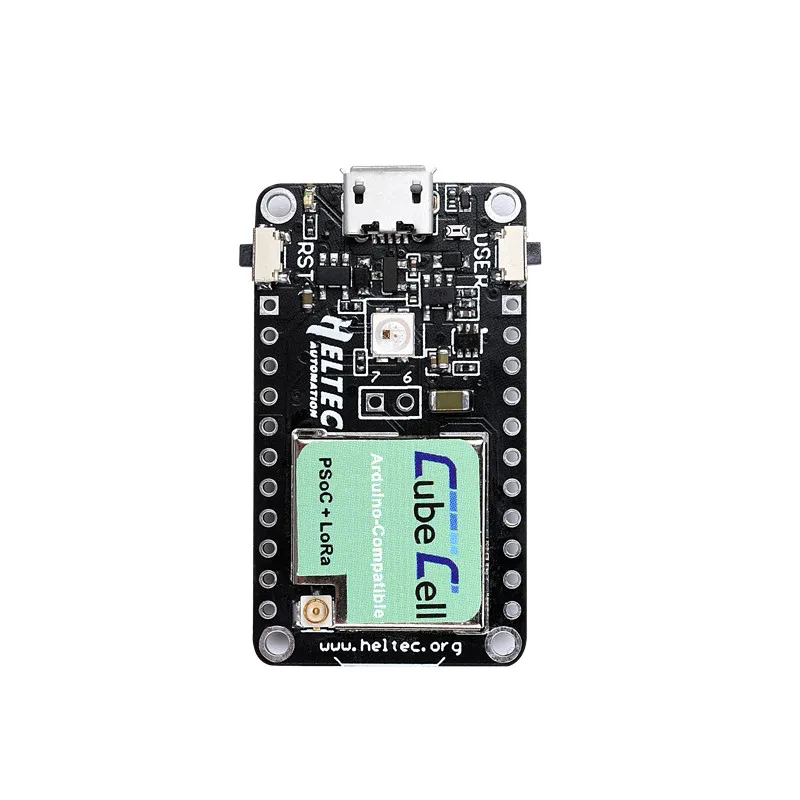

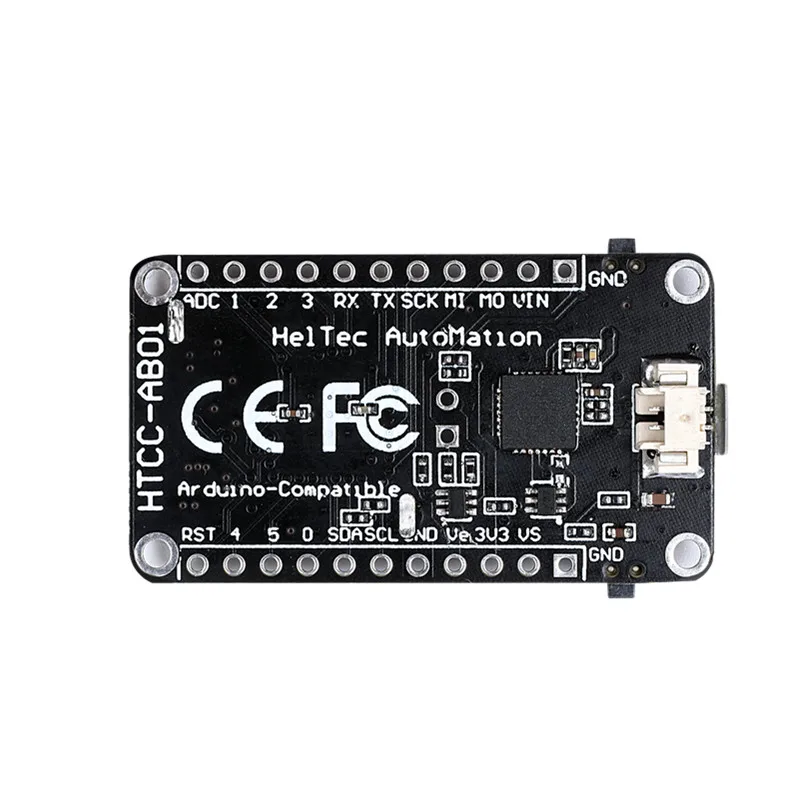

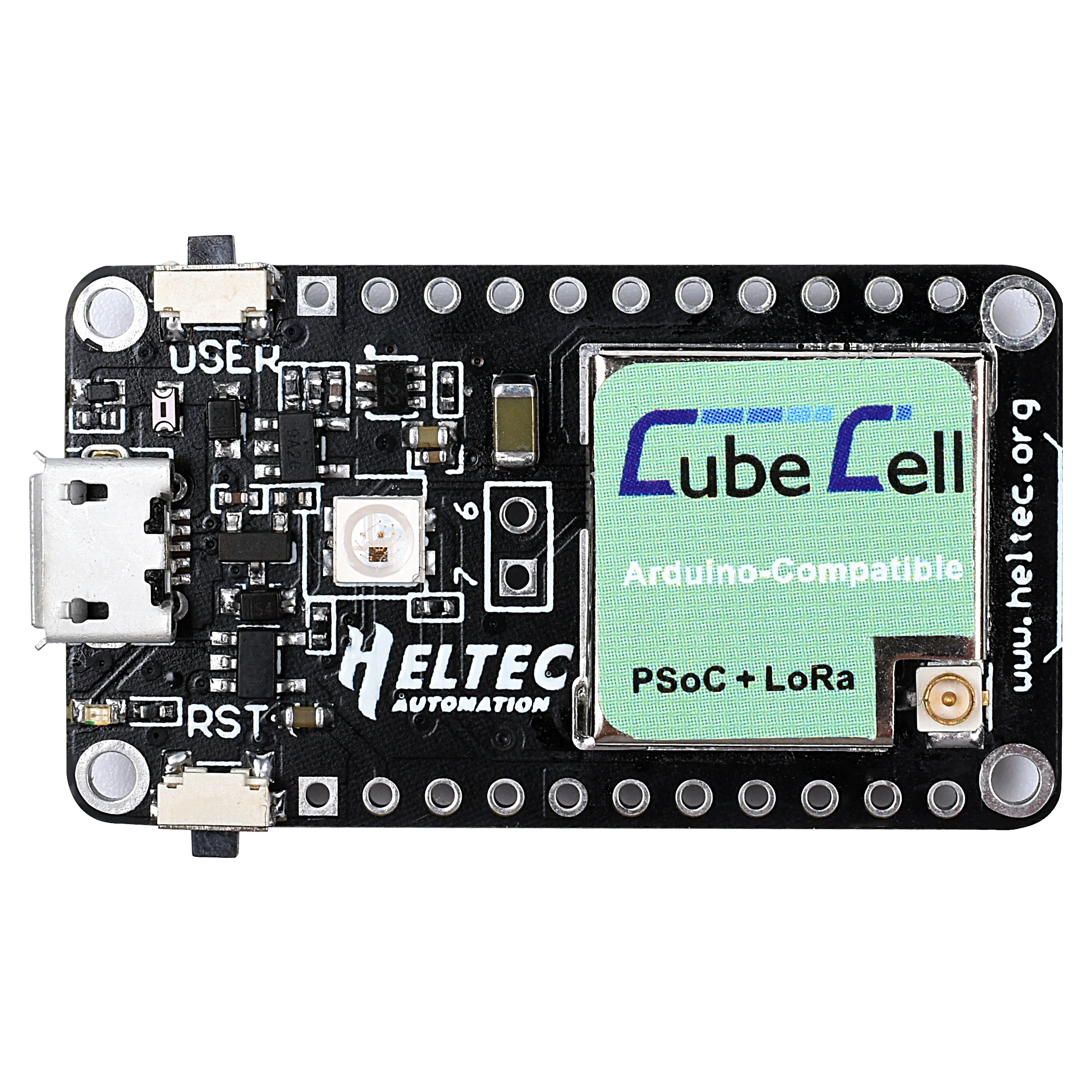

Обзор HTCC-AB01

Идеальная совместимость с Arduino! Сертификация CE и FCC; На базе ASR605x (ASR6501, ASR6502) эти чипы уже интегрированы в PSoC®MCU серии 4000 (ARM®Кортекс®M0 + Core) и SX1262; Поддержка LoRaWAN 1.0.2; Ультра низкая мощность конструкции, 3.5uA в глубоком сне; Встроенная система управления солнечной энергией, может напрямую подключаться к солнечной панели 5,5 ~ 7 В; Бортовой интерфейс аккумулятора SH1.25-2, интегрированная система управления литиевой батареей (управление зарядом и разрядом, защита от перезаряда, обнаружение заряда батареи, автоматическое переключение питания USB/аккумулятора); Интерфейс Micro USB с полной защитой от ESD, защитой от короткого замыкания, радиочастотным экранированием и другими мерами защиты; Интегрированный чип CP2102 USB к последовательному порту, удобный для скачивания программ, отладки информации печати; Хорошее сочетание удобств и большое расстояние связи.

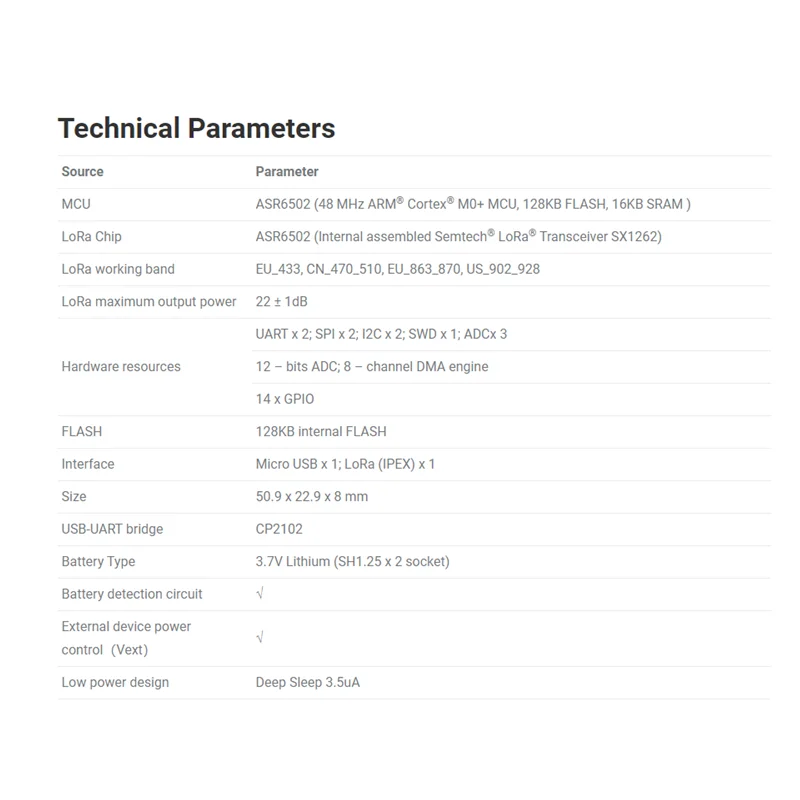

Технические параметры

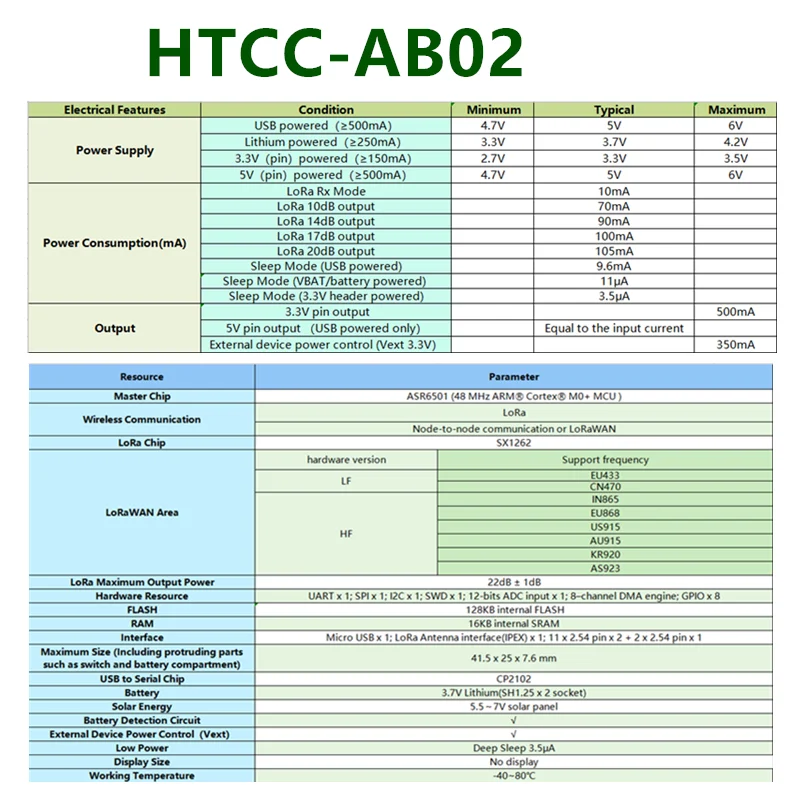

Электрические характеристики

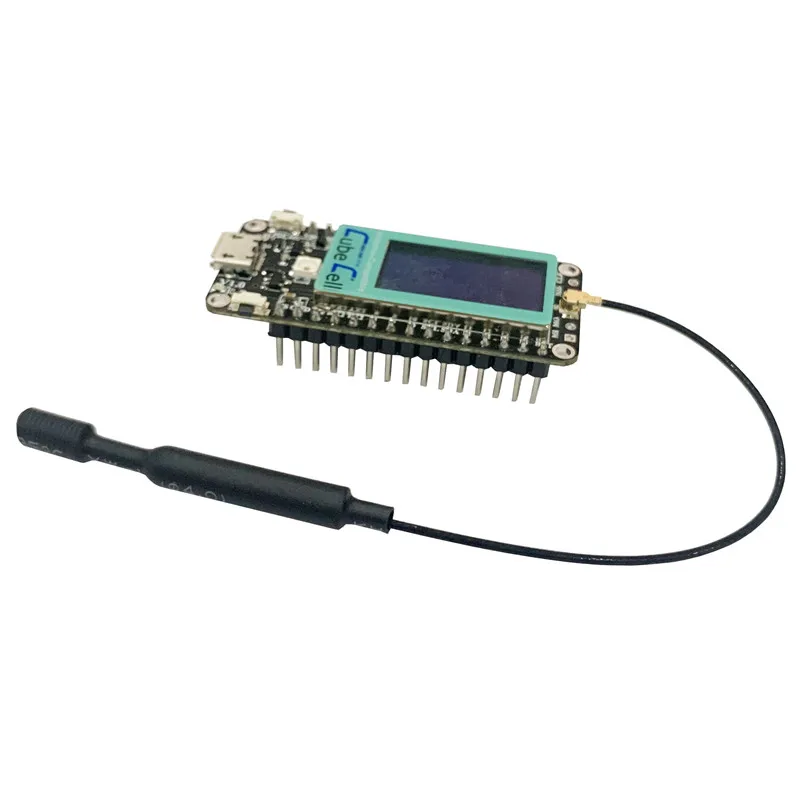

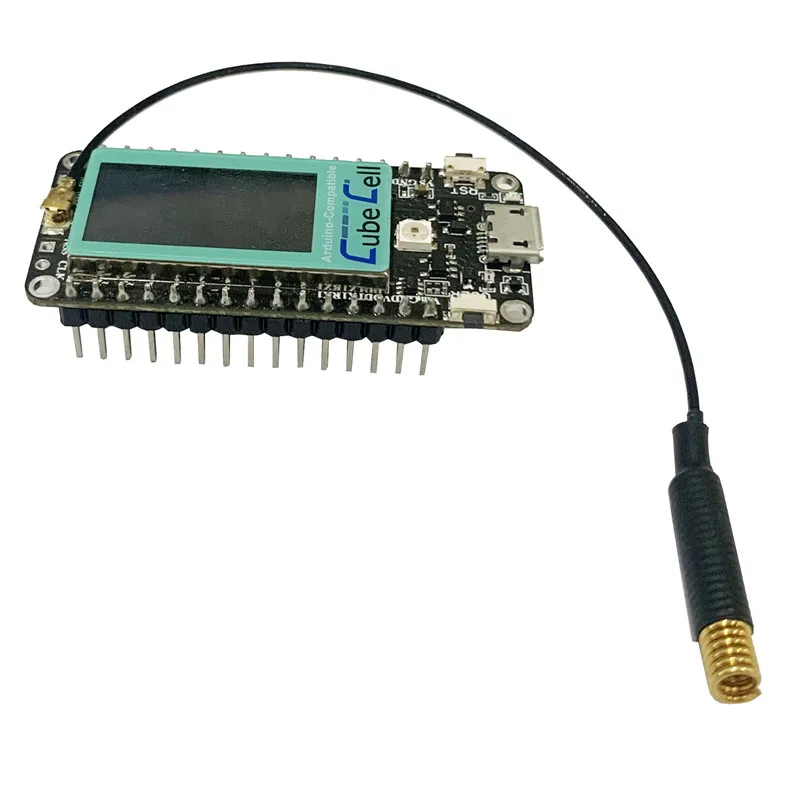

Обзор HTCC-AB02

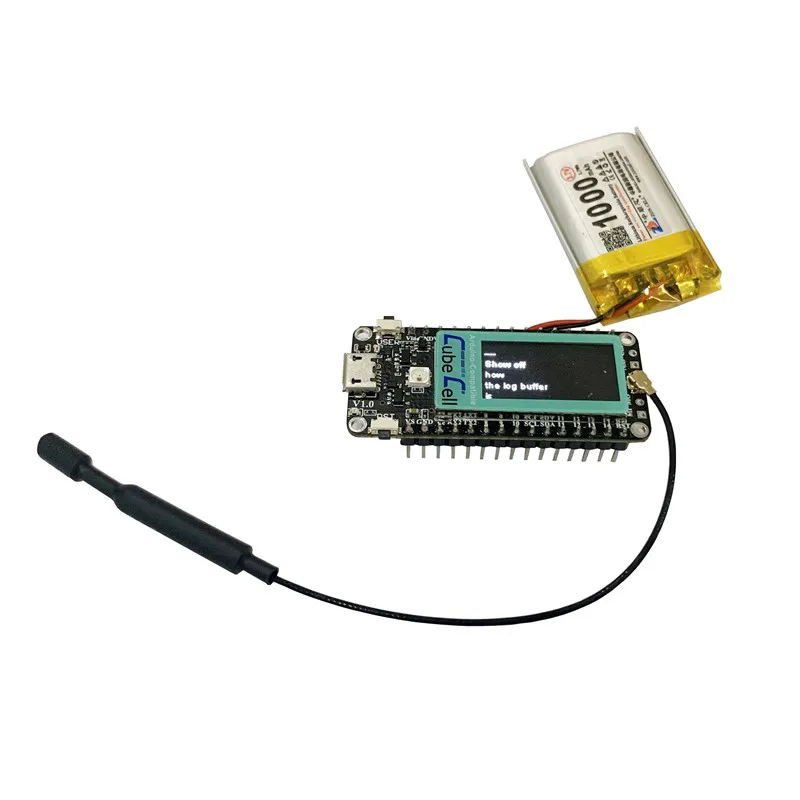

Идеальная совместимость с Arduino! Сертификация CE и FCC; На базе ASR605x (ASR6501, ASR6502) эти чипы уже интегрированы в PSoC®MCU серии 4000 (ARM®Кортекс®M0 + Core) и SX1262; Поддержка LoRaWAN 1.0.2; Ультра низкая мощность конструкции, 3.5uA в глубоком сне; Встроенная система управления солнечной энергией, может напрямую подключаться к солнечной панели 5,5 ~ 7 В; Бортовой интерфейс аккумулятора SH1.25-2, интегрированная система управления литиевой батареей (управление зарядом и разрядом, защита от перезаряда, обнаружение заряда батареи, автоматическое переключение питания USB/аккумулятора); Интерфейс Micro USB с полной защитой от ESD, защитой от короткого замыкания, радиочастотным экранированием и другими мерами защиты; Интегрированный чип CP2102 USB к последовательному порту, удобный для скачивания программ, отладки информации печати; Хорошее сочетание удобств и большое расстояние связи. Бортовой 0,96-дюймовый 128*64 точечный матричный OLED дисплей, который может быть использован для отображения информации об отладке, заряда аккумулятора и другой информации;

Фетр

MCU:ASR6502 (ARM 48 МГц®Кортекс®M0 + MCU, 128 КБ флэш-памяти, 16 КБ SRAM) Чип LoRa: ASR6502 (внутренняя сборка Semtech®Лора®Приемопередатчик SX1262) Рабочая группа LoRa: EU_433, CN_470_510, EU_863_870, us_902 _ 928 Максимальная выходная мощность LoRa: 22 ± 1 дБ Аппаратные ресурсы: UART x 2; SPI x 2; I2C x 2; SWD x 1; ADCx 3 12-битный АЦП; 8-канальный ДМА двигатель 14 x GPIO Вспышка: внутренняя вспышка 128 Кб Интерфейс: Micro USB x 1; LoRa (IPEX) x 1 Размер: 50,9x22,9x8 мм USB-UART мост: CP2102 Тип батареи: 3,7 V литиевая (ш1.25x2 розетка) Схема обнаружения батареи: √ Контроль мощности внешнего устройства (Vext):√ Конструкция с низким энергопотреблением: глубокий сон 3,5 мА

868-915 МГц

433HMZ

Посылка ция:

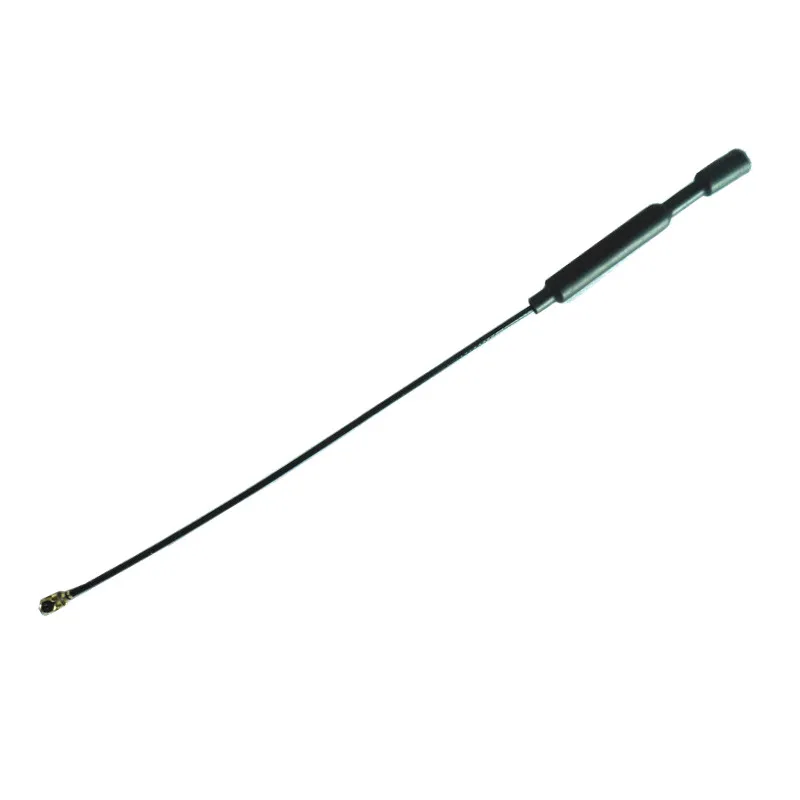

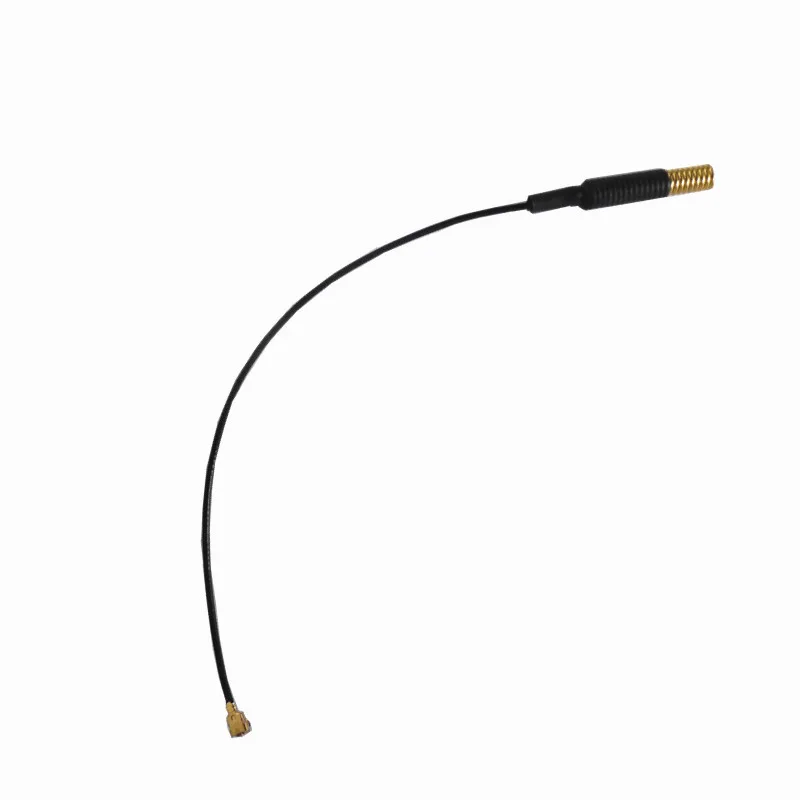

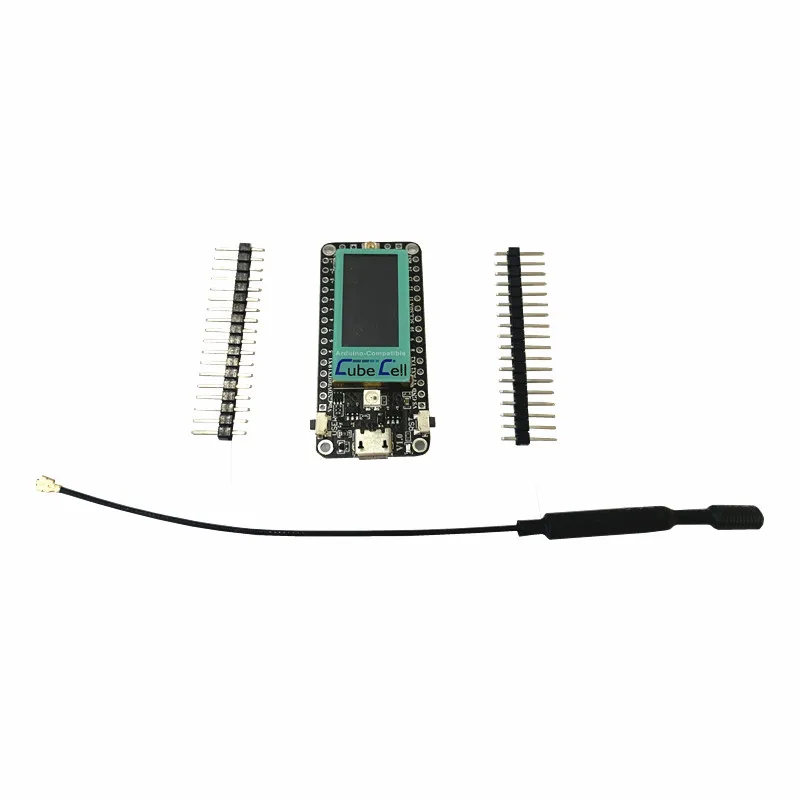

1 * макетная плата (штыревой разъем без сварки по умолчанию) 1 * антенна (Батарея не входит в комплект)

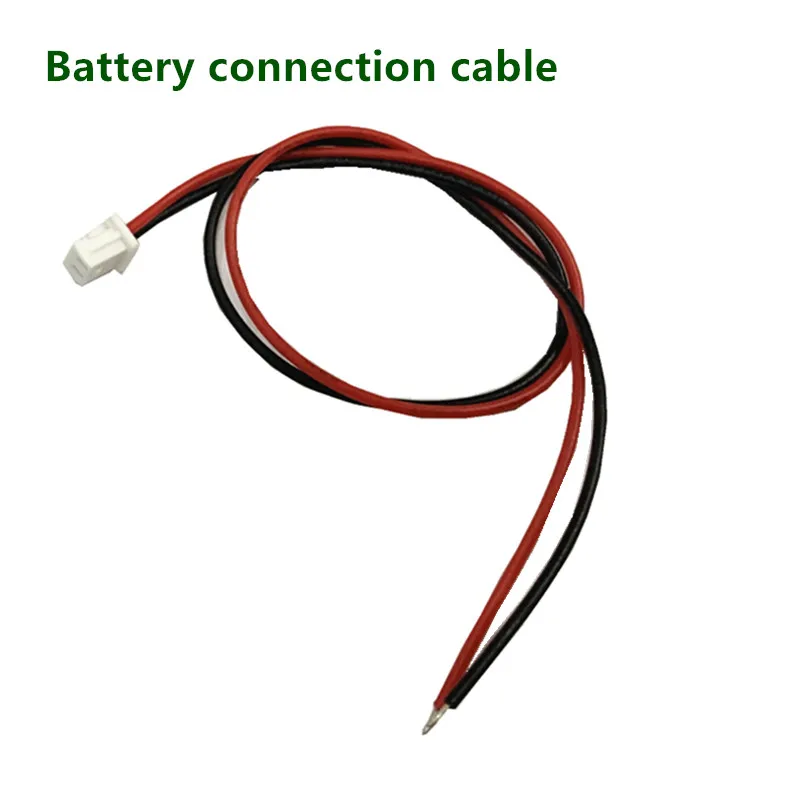

Если вы хотите использовать батарею, можете купить кабель ths вместе

Мы предоставим упаковку с кабелем на выбор. Пожалуйста, внимательно проверьте
